按动式多色圆珠笔结构设计三维数模

　　这款按动式多色圆珠笔的三维结构设计，核心围绕日常高频书写场景的实际使用需求展开，覆盖办公记录、学生课业标注、现场临时标记等多场景的使用痛点，在结构排布上做了针对性的优化。从实际使用逻辑出发，多色笔的核心需求是单支笔可快速切换不同书写颜色，无需携带多支笔，因此在内部笔芯排布上，采用同轴圆周阵列布局，将多根不同色的笔芯沿笔身中轴线均匀排布，每根笔芯对应独立的按压卡位结构，按压对应颜色的笔帽端按键时，对应的笔芯会沿导轨向下伸出，卡位结构锁定笔芯位置，此时笔尖突出笔嘴端可正常书写，再次按压该按键时卡位解锁，复位弹簧将笔芯弹回初始位置，笔尖收回笔嘴内部，避免误划污渍。

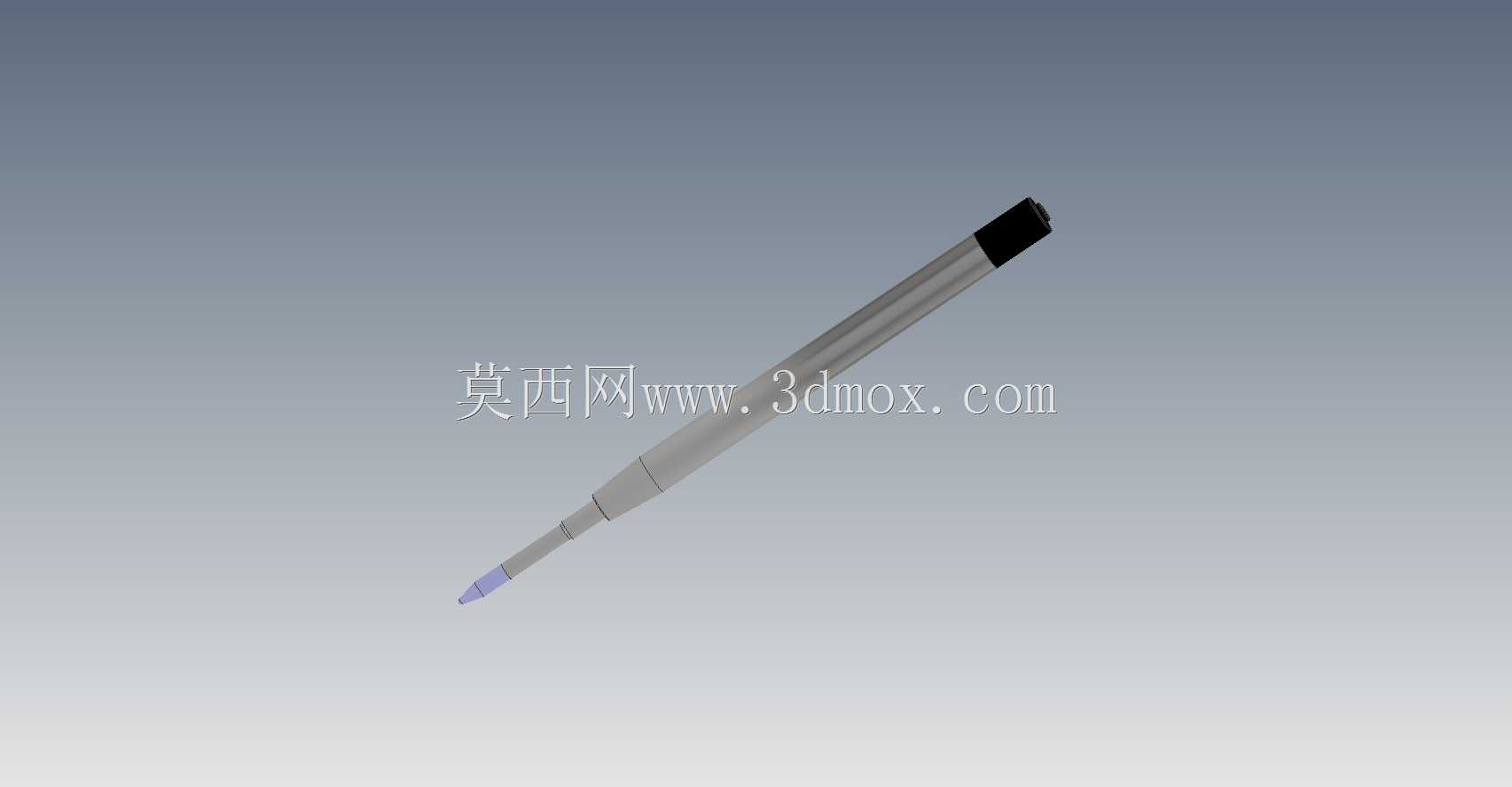

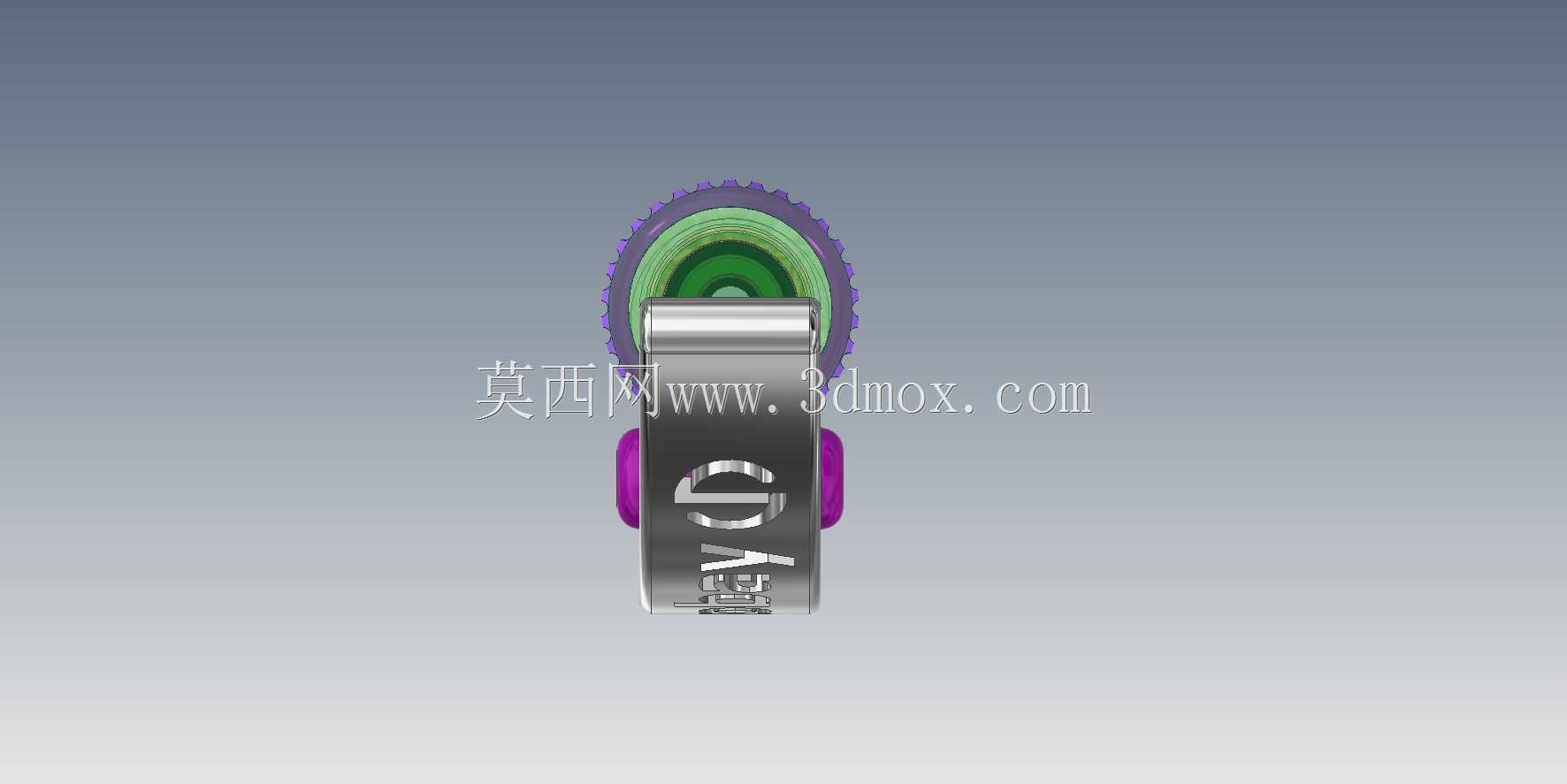

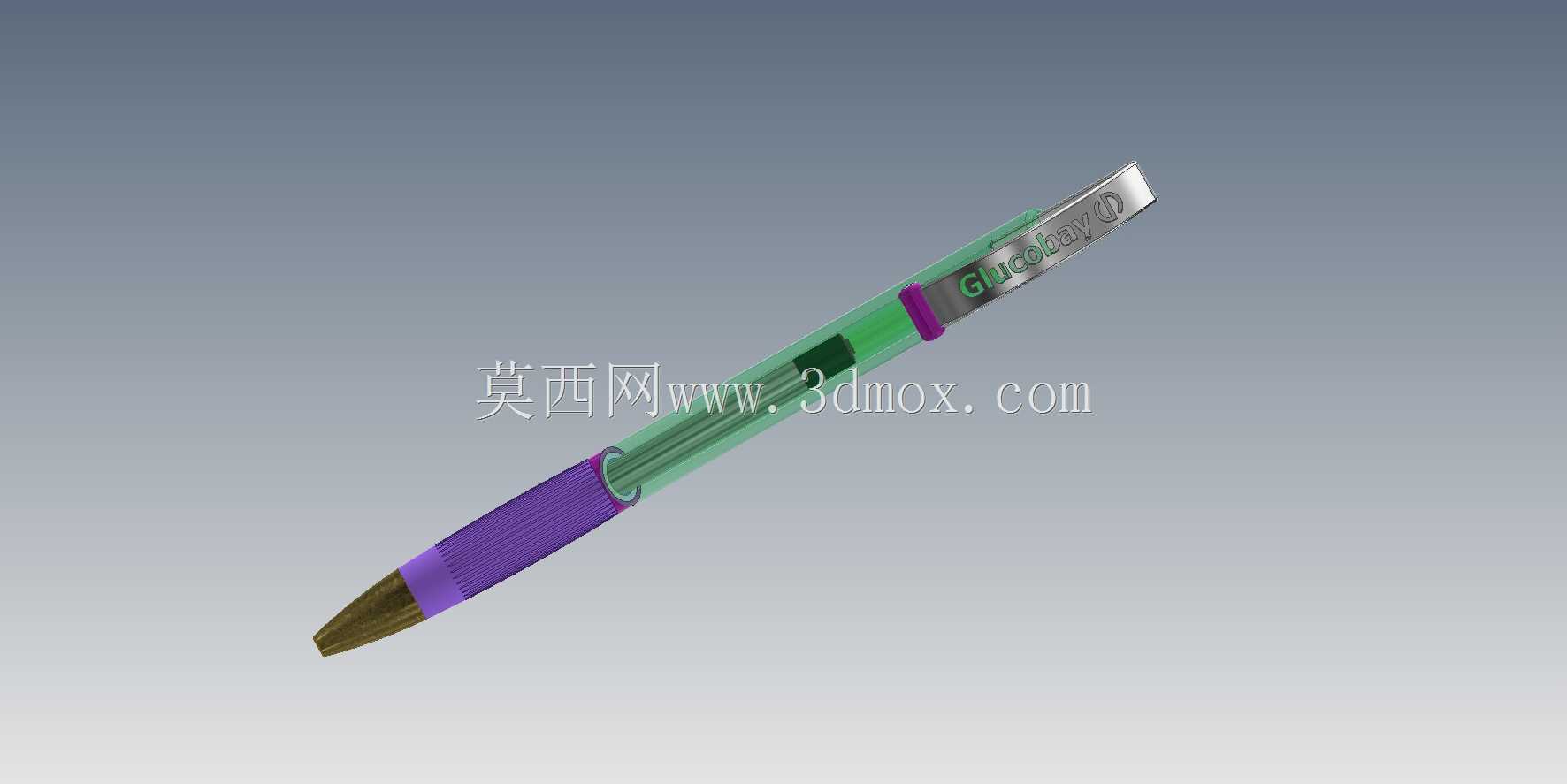

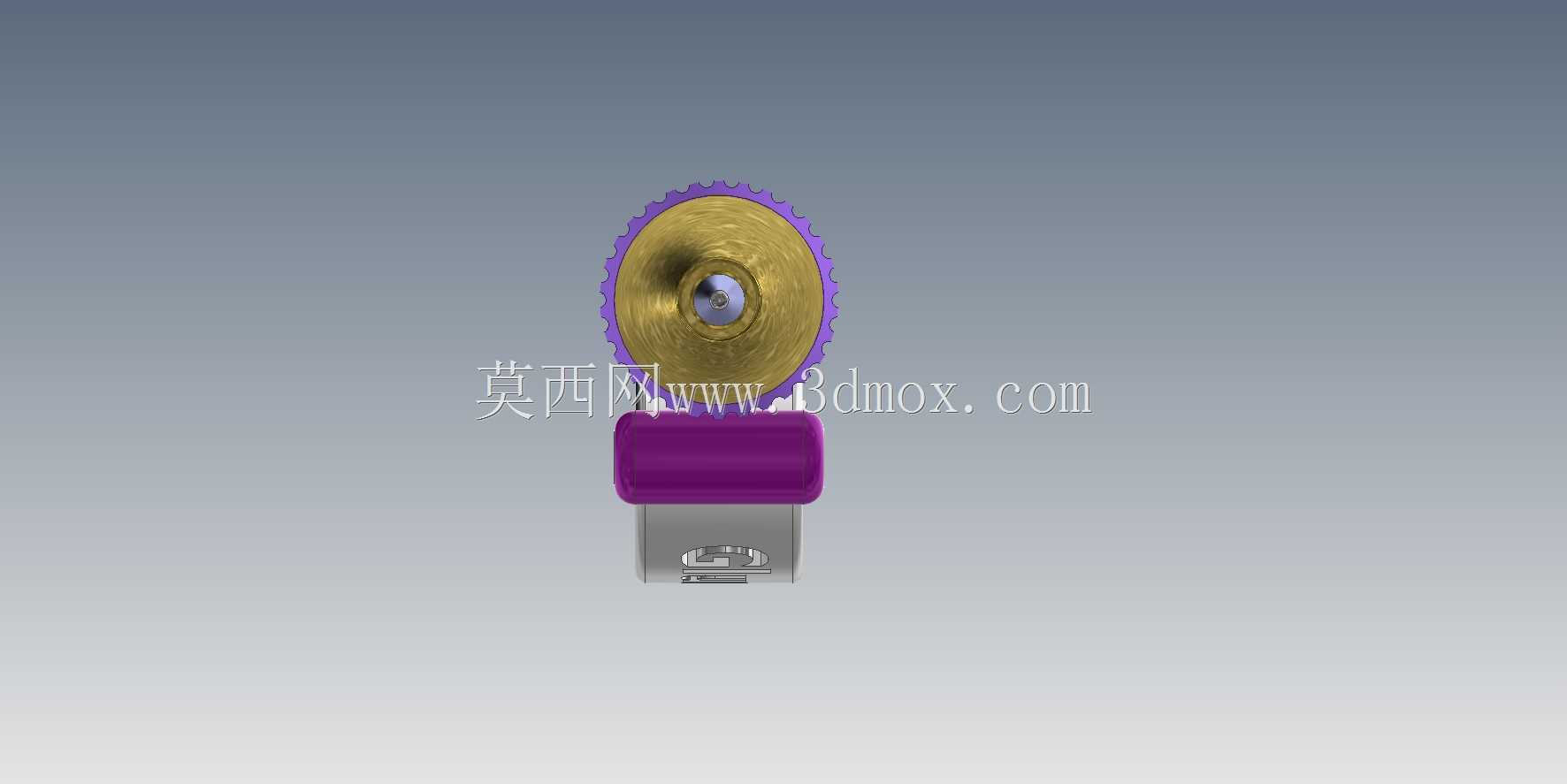

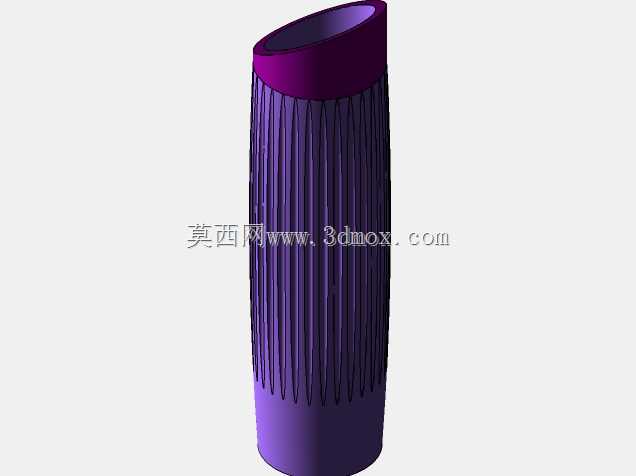

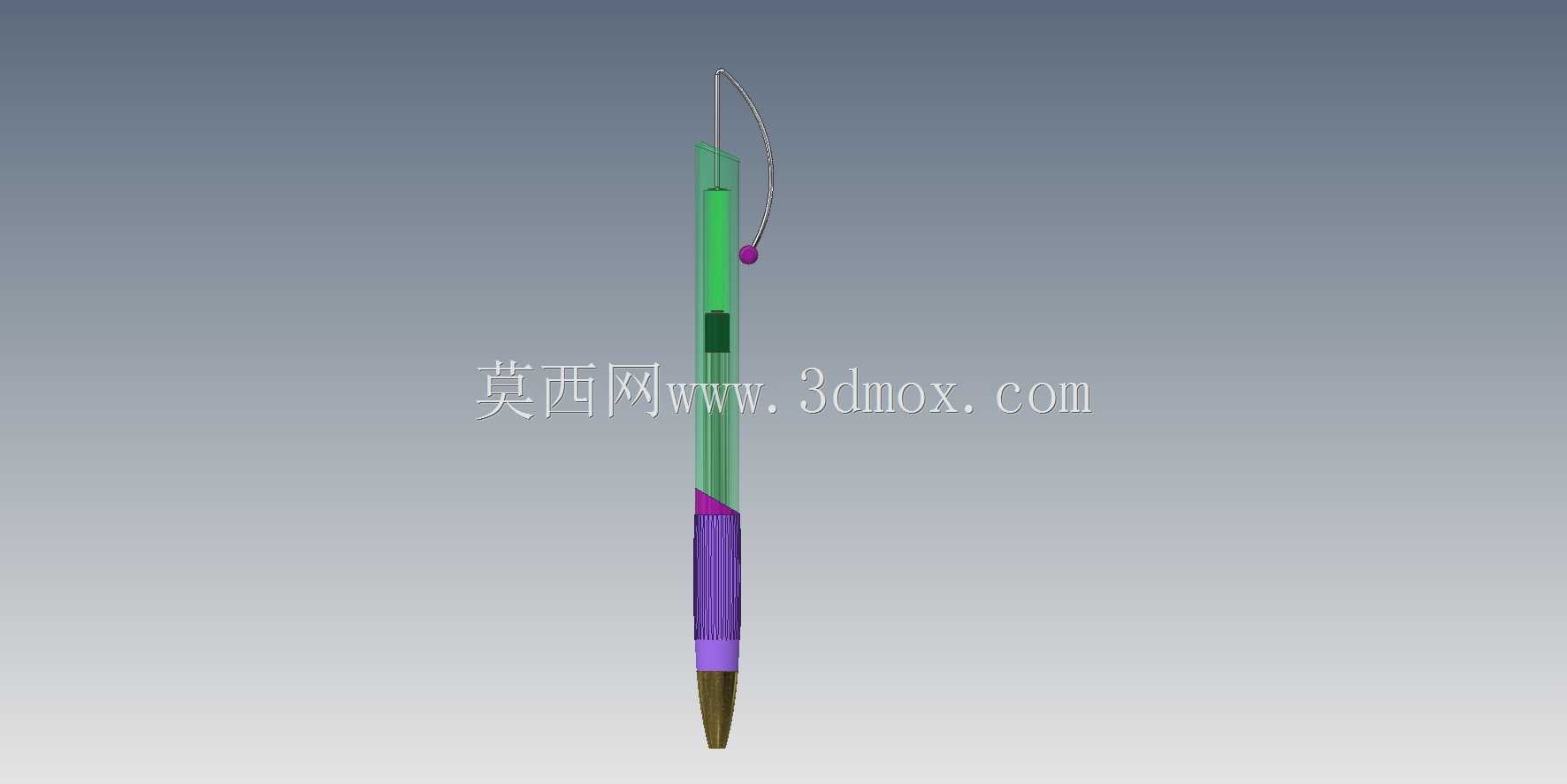

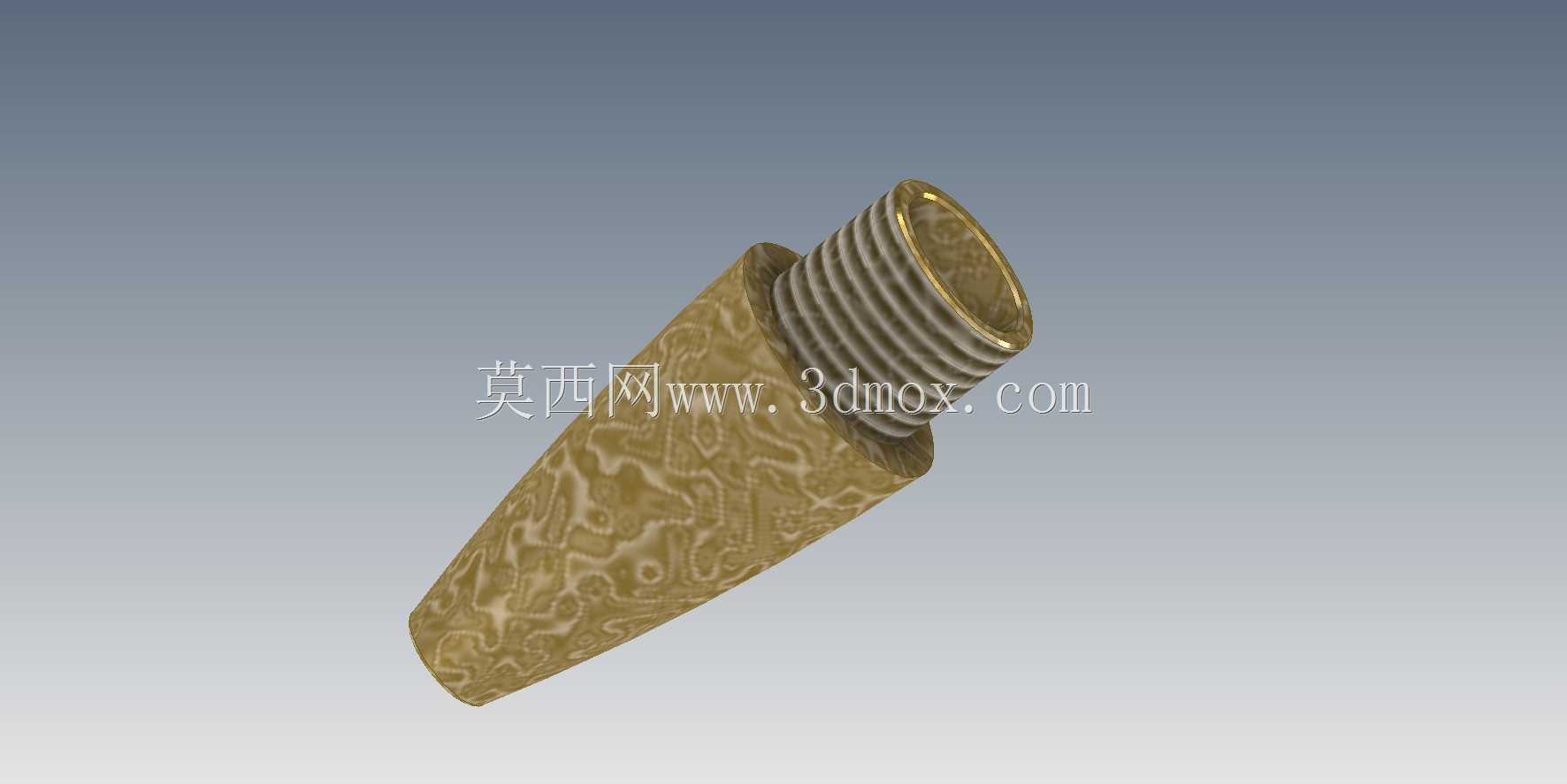

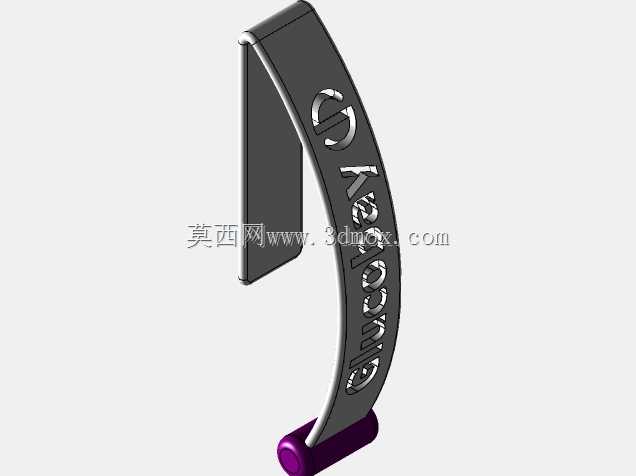

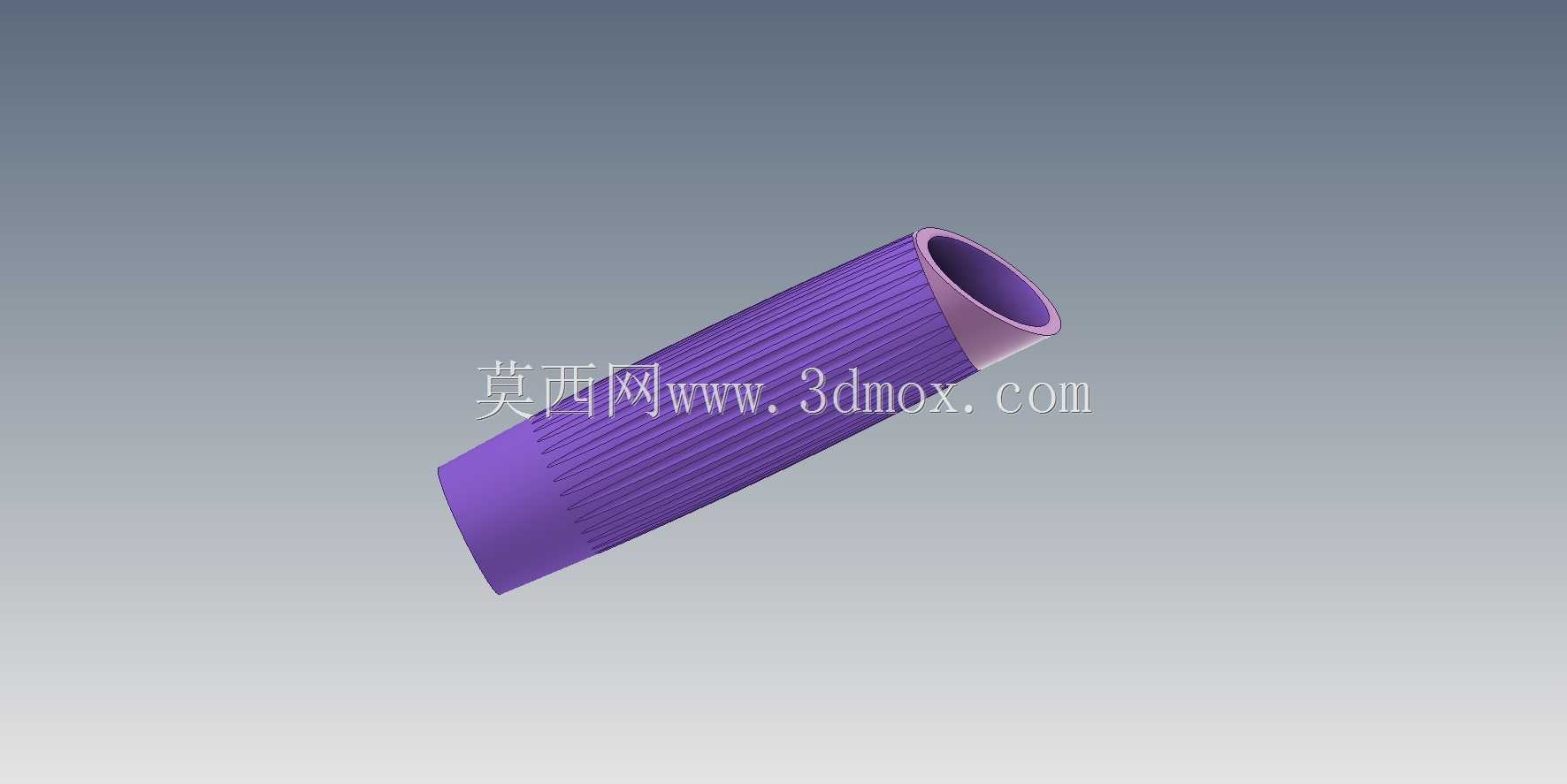

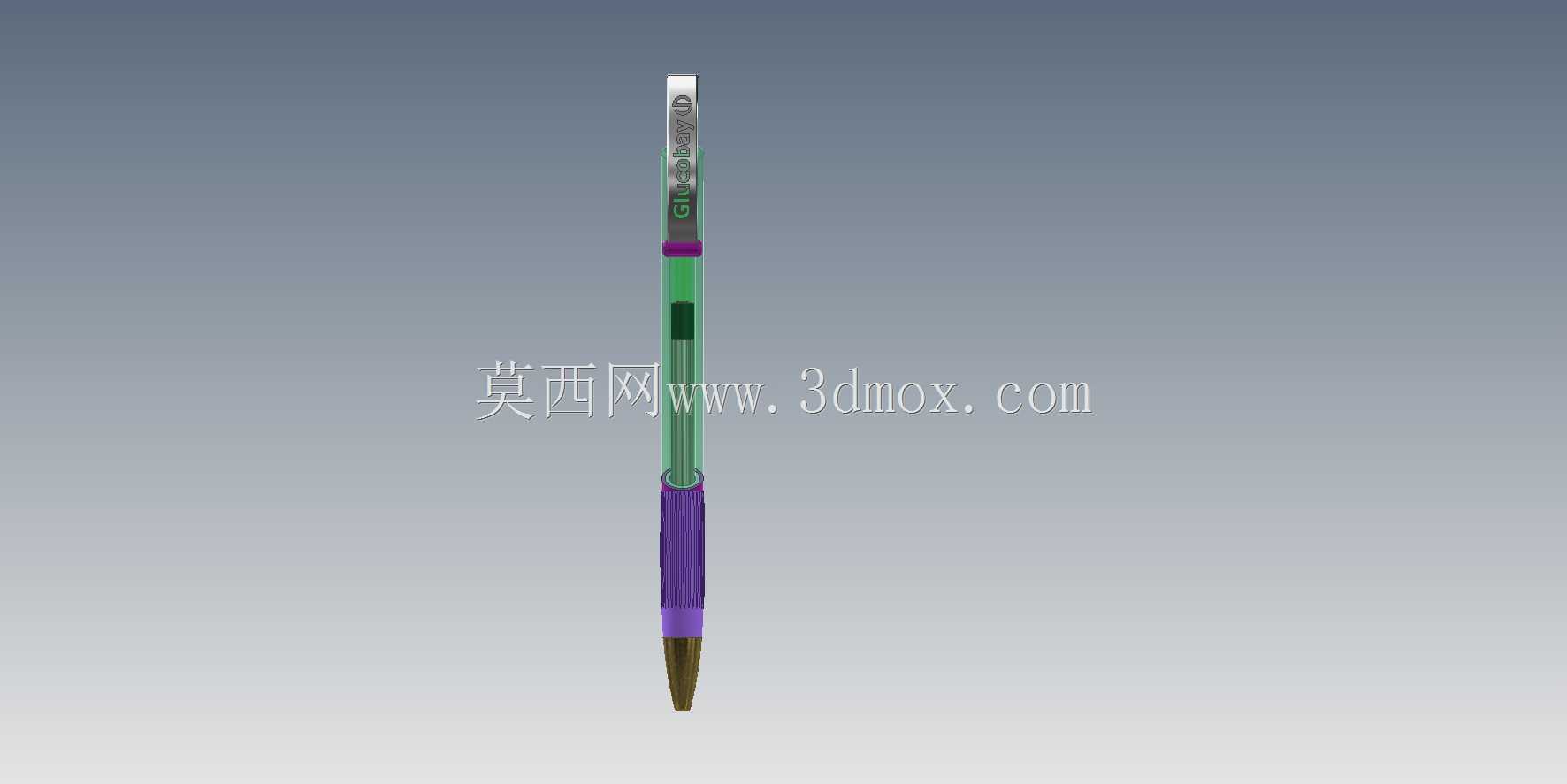

　　外形尺寸上，整体笔身长度控制在145mm左右，最大握持段直径12mm，符合成年人手部握持的人机工程尺寸，长时间握持书写不易产生疲劳；笔身分为上中下三段结构，上段为按键操控区，集成多色按压键与笔夹结构，笔夹突出笔身外轮廓3mm，可稳定夹持在笔记本、工装口袋边缘，夹持厚度适配0.5-5mm的片状载体，不会轻易脱落；中段为握持区，表面做细微的防滑纹理处理，握持段直径略小于笔身上段，贴合手指握持的自然弧度，表面粗糙度控制在Ra1.6左右，兼顾防滑触感与握持舒适度；下段为笔嘴段，做收窄锥形过渡，笔尖出口处内径2.2mm，适配通用规格的按动式圆珠笔芯，笔芯更换时只需旋开笔嘴段即可操作，无需拆解整笔结构，日常维护便捷。

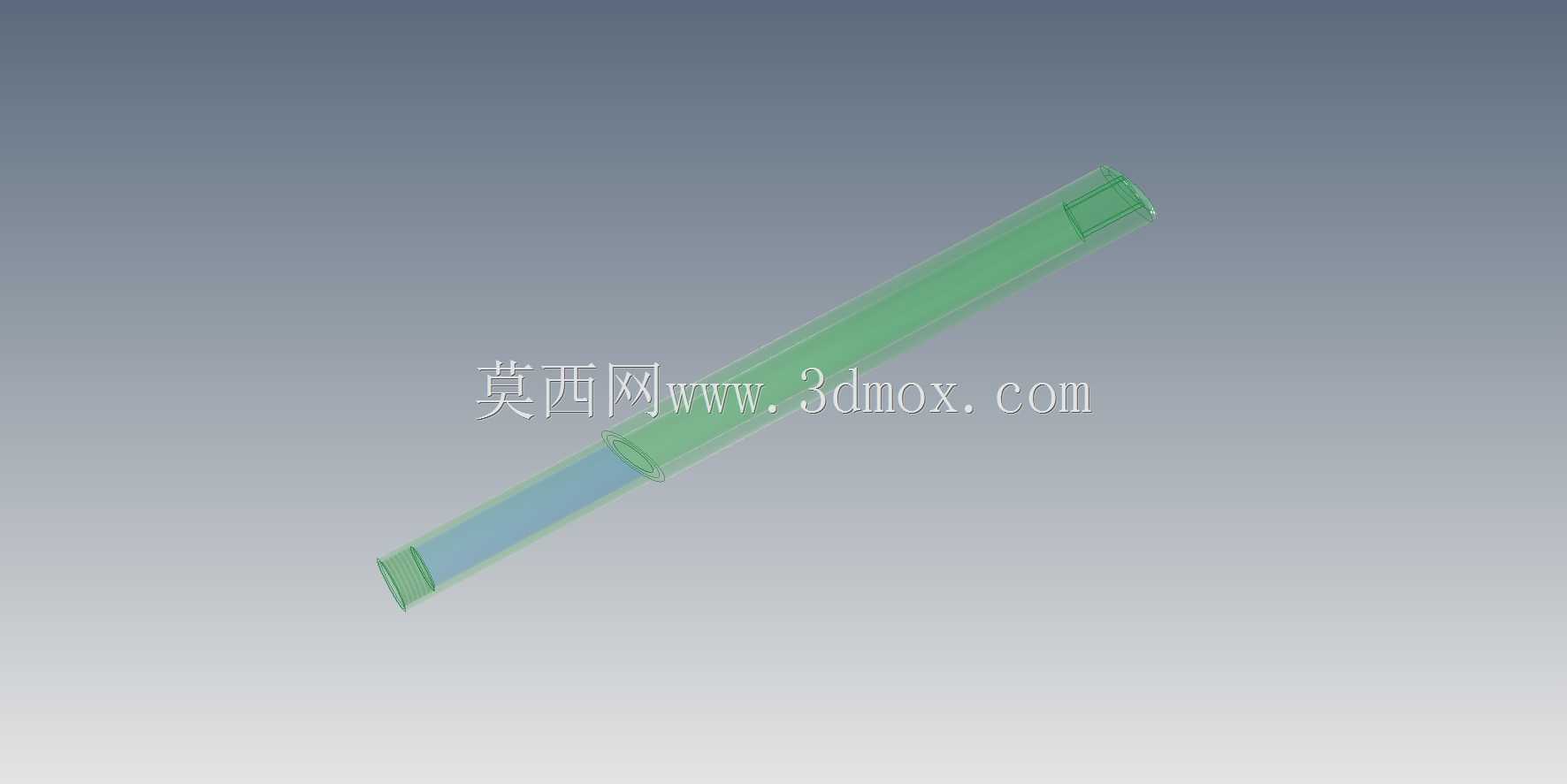

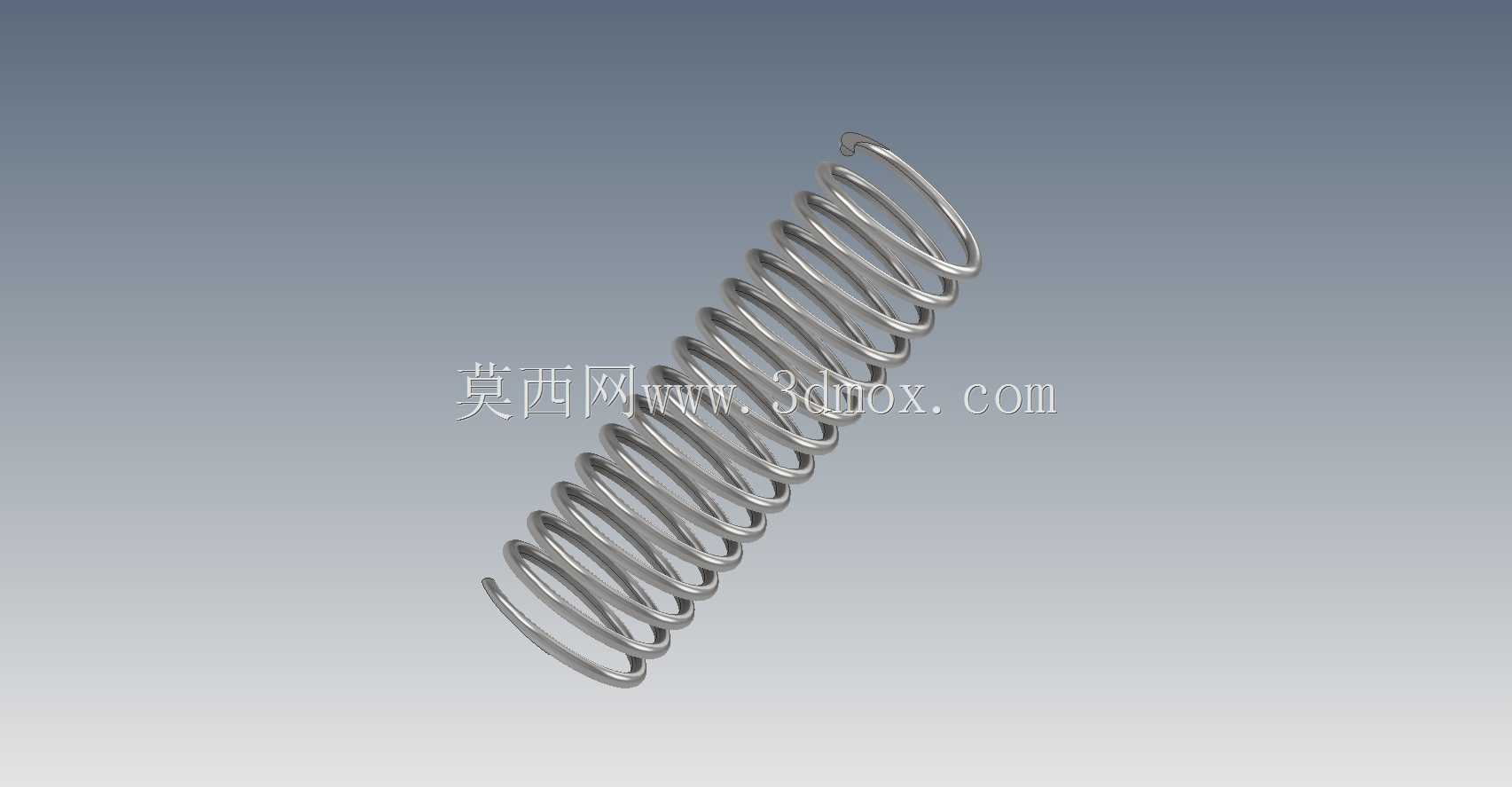

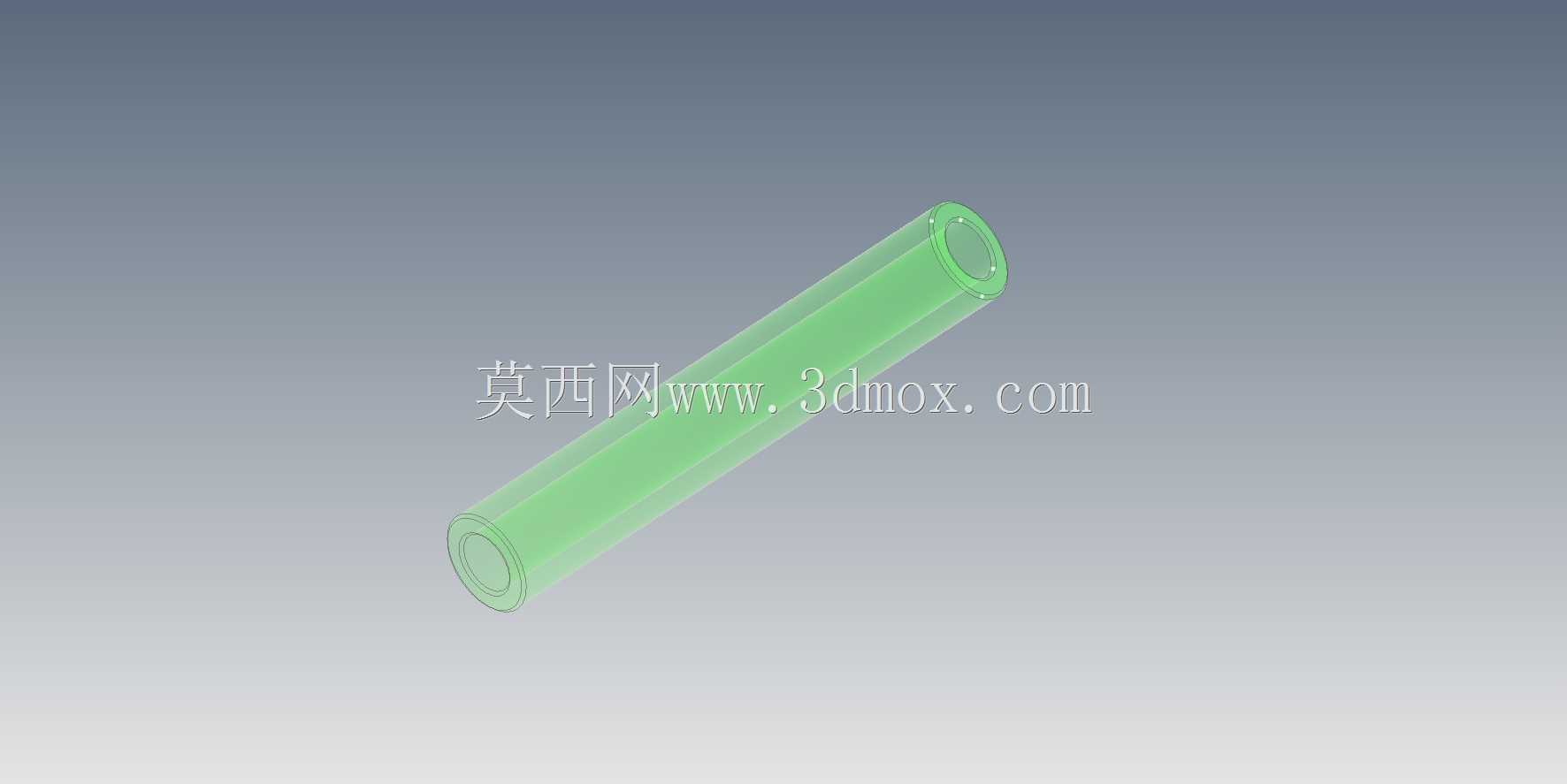

　　内部结构设计上，笔身内壁做了对应笔芯数量的导向筋条，每根筋条对应一根笔芯的滑动轨道，限制笔芯在伸缩过程中的径向晃动，避免笔芯偏移导致的卡位失效、笔尖出位偏差问题；复位弹簧的线径、自由长度与预压行程经过匹配计算，既保证按压时的反馈力度适中，不会出现按压力度过大操作费力、或是力度过轻误触发的问题，同时保证笔芯收回时的回弹速度足够，不会出现笔芯卡顿无法完全收回的情况。各段笔身的连接采用卡扣加小过盈配合的结构，装配时无需额外粘接或紧固件，依靠结构本身的卡扣限位即可保证连接强度，日常使用中不会出现段间松脱的问题，同时拆解维护时可徒手拆开，无需专用工具。

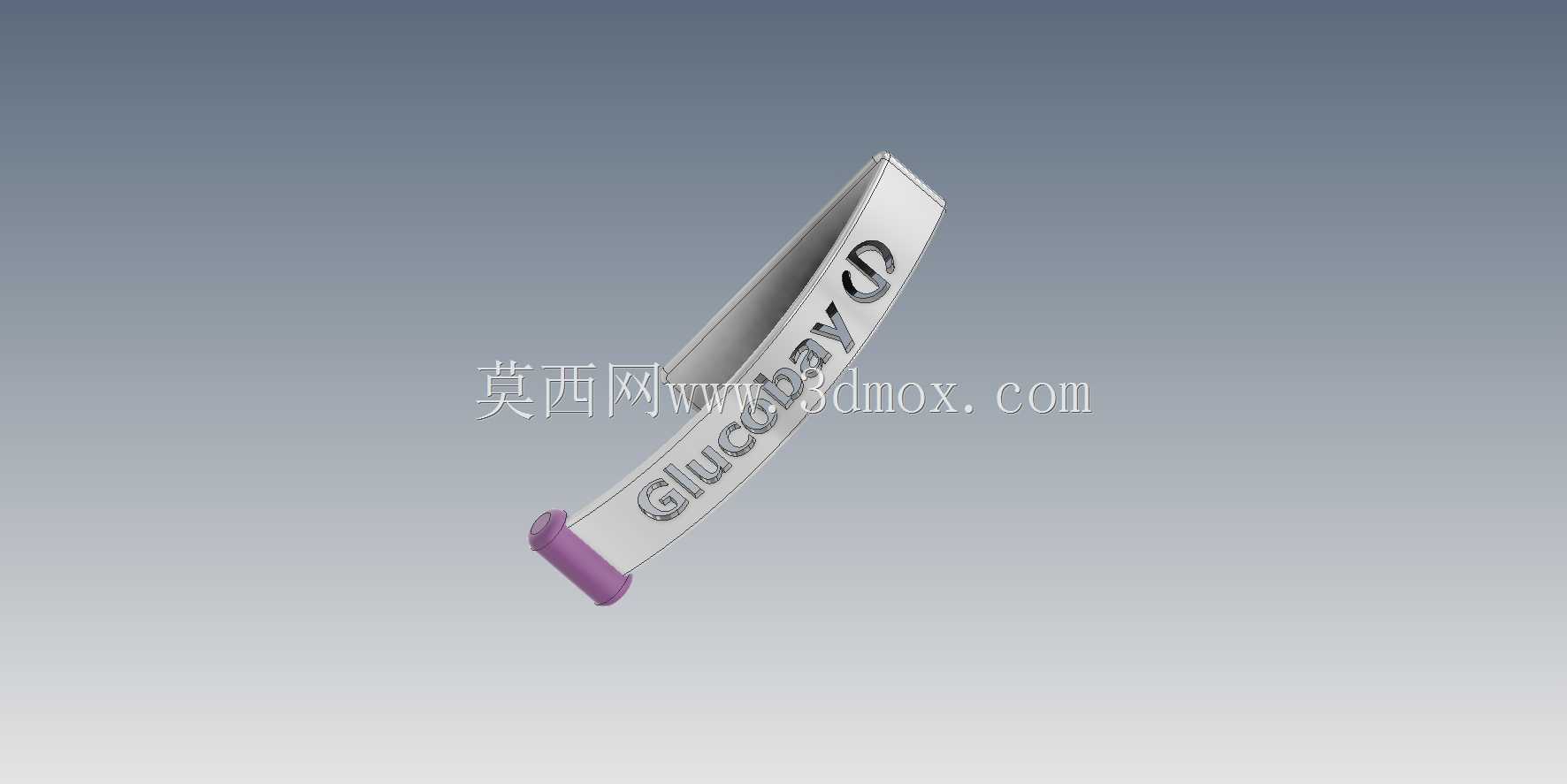

　　从实际使用的边界条件考虑，笔身材料选用常规的ABS工程塑料，壁厚控制在1.2-1.5mm之间，既保证笔身的结构强度，日常跌落至1.2米高度的硬质地面时不会出现开裂、结构损坏，同时控制整体重量在18g左右，长时间携带无负重感；笔夹部分采用POM材料制作，兼顾弹性与耐磨性，反复夹持数百次不会出现塑性变形、断裂的问题。内部的卡位结构做了圆角过渡处理，避免应力集中导致的按键卡位断裂，按键的按压行程控制在4mm，操作时的触感清晰，每一次按压的卡位反馈明确，使用者可通过触感判断是否切换到位，无需目视确认即可完成颜色切换操作，适配快速记录、边操作边记录的场景需求。
