按动式透明杆圆珠笔内部结构三维建模

项目分类:通用机械零部件 发布时间:2022-01-21 ID:509919
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模
  • 按动式透明杆圆珠笔内部结构三维建模

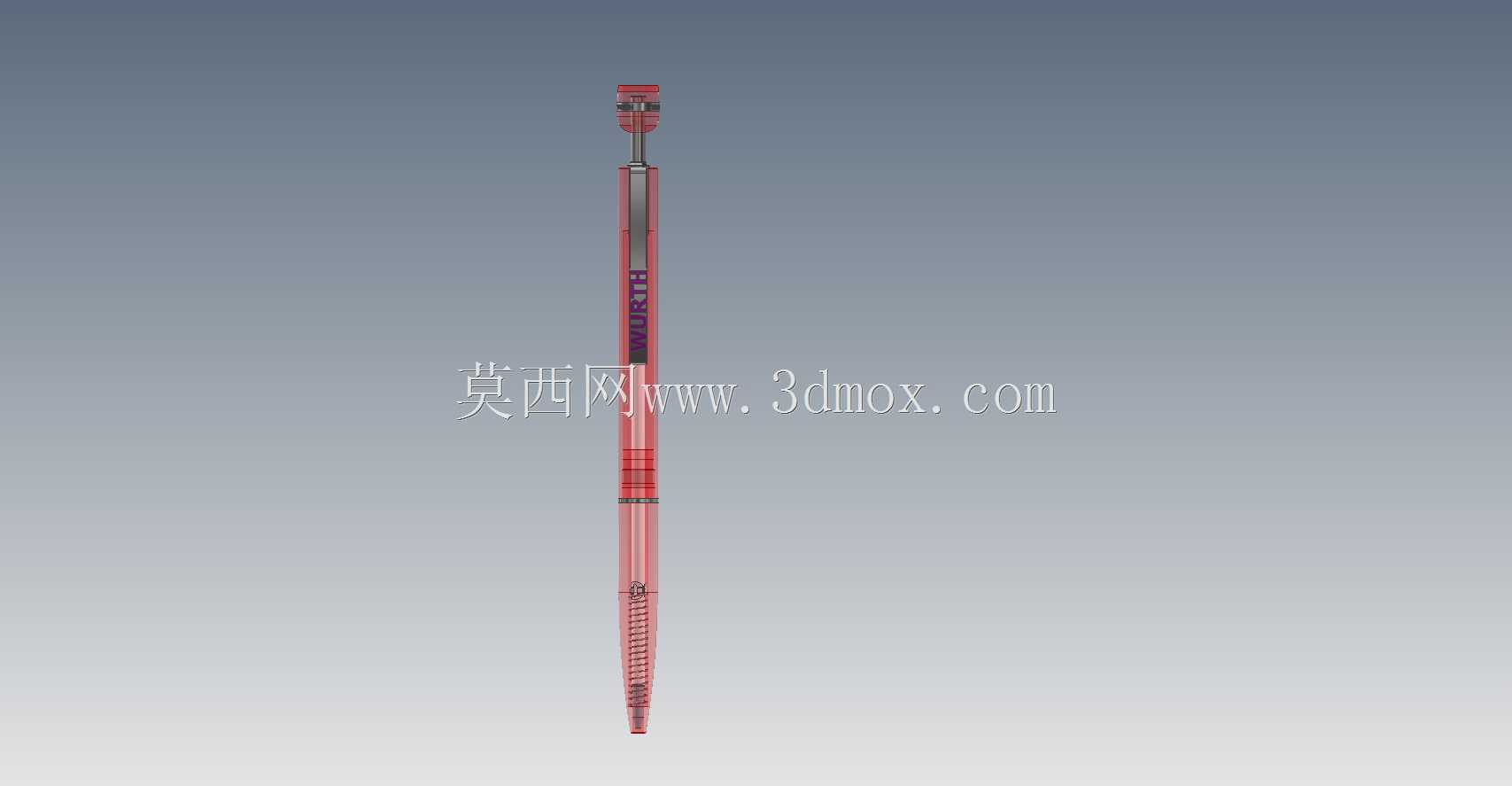

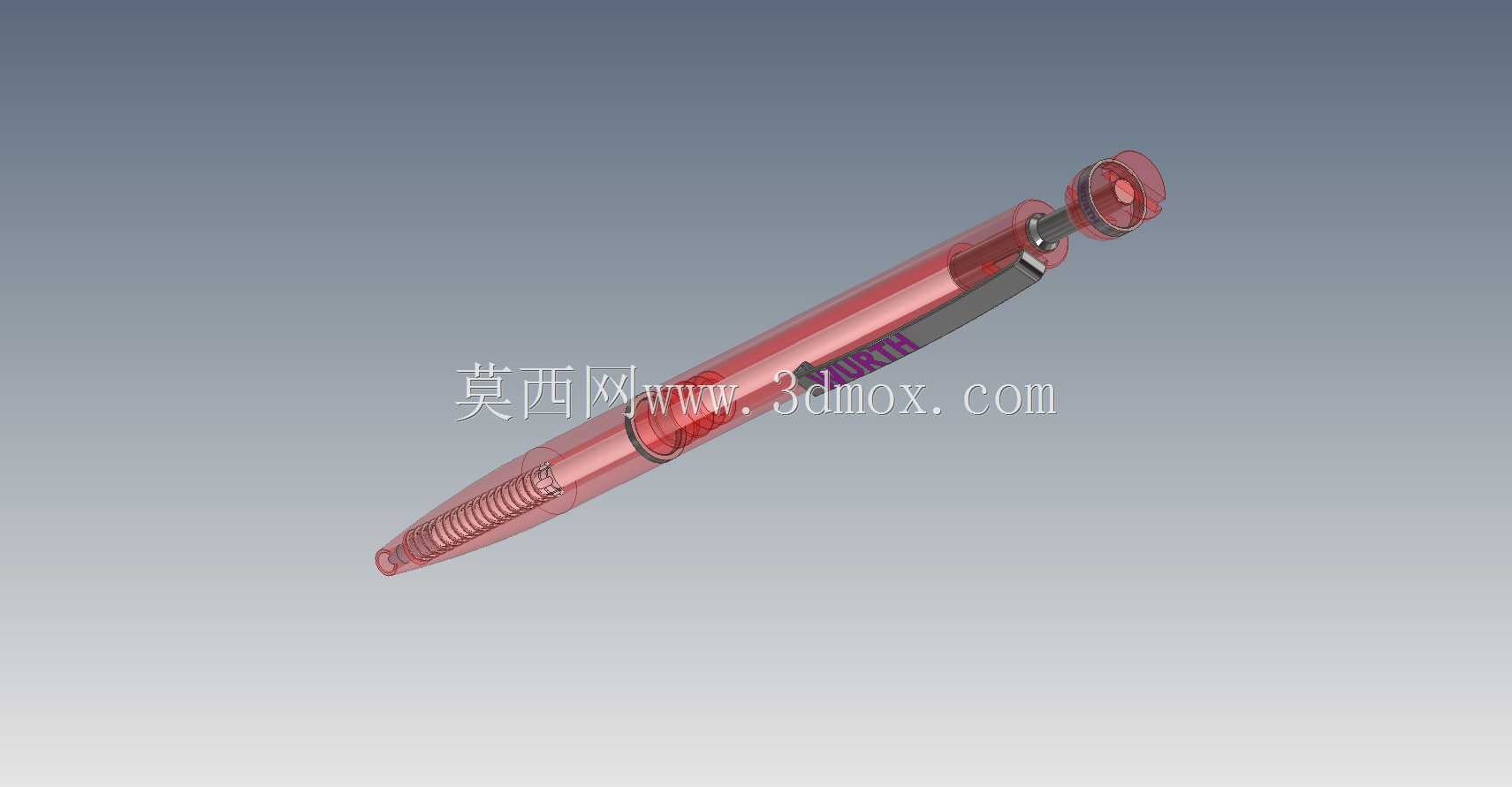

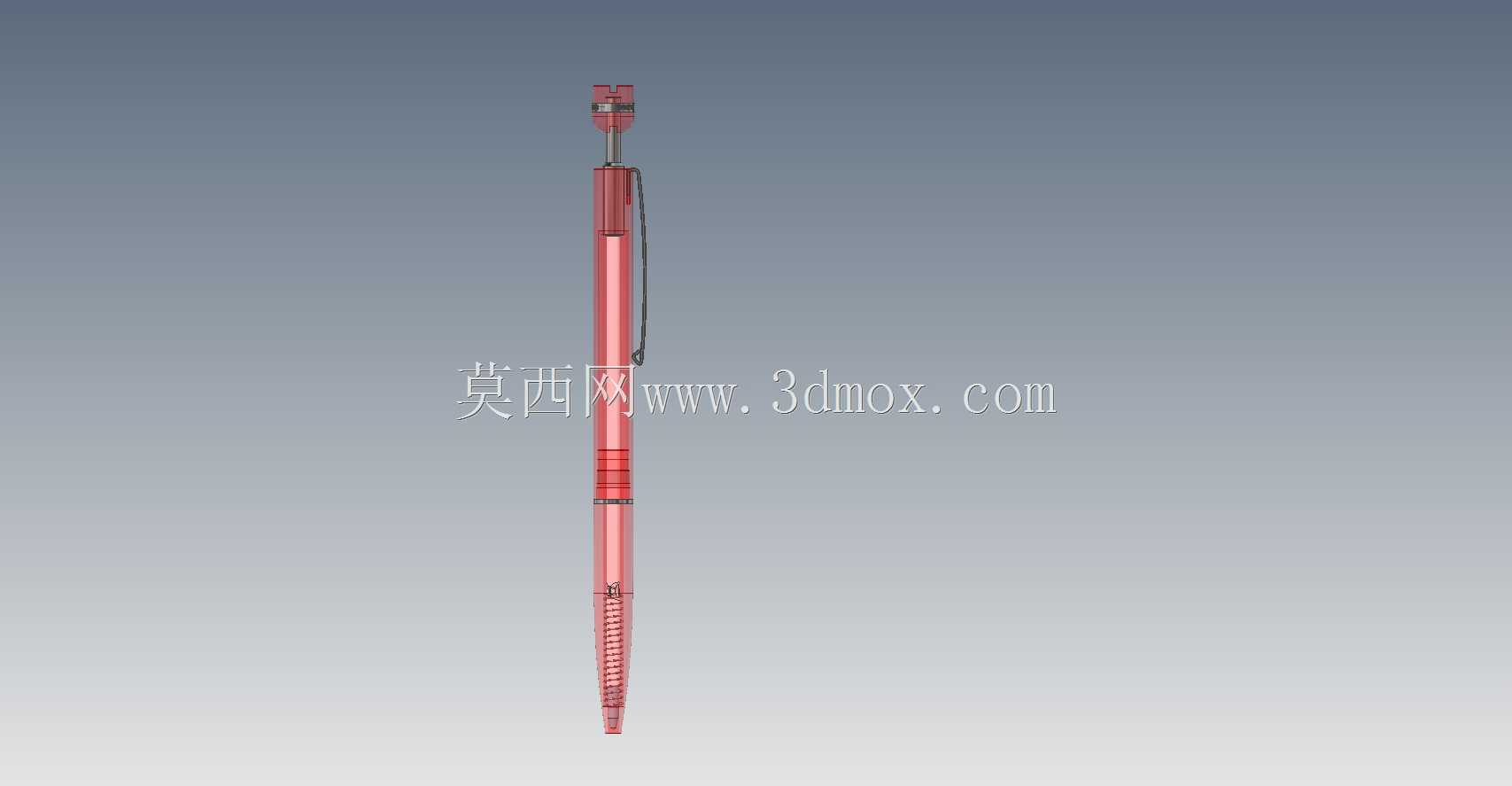

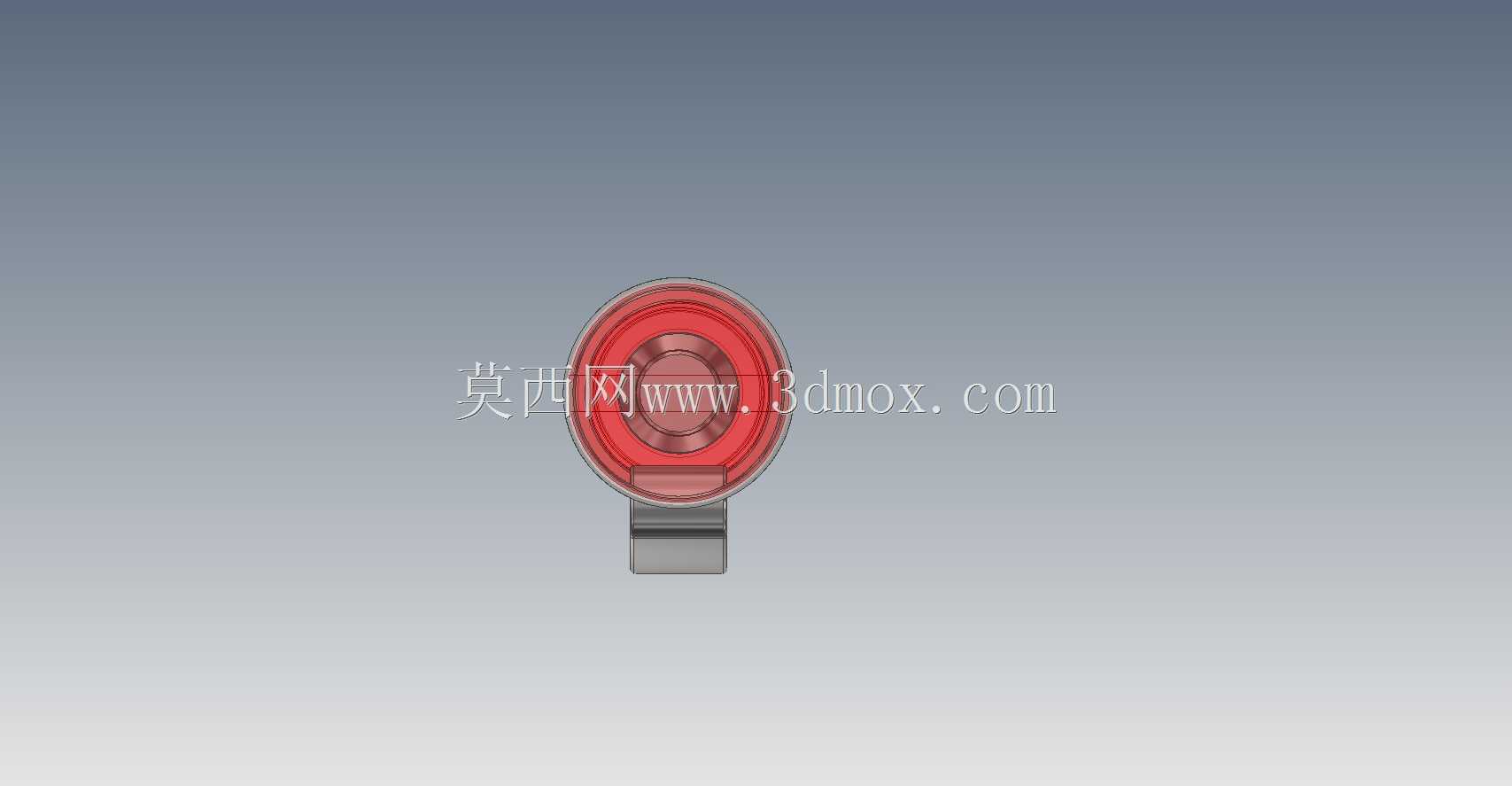

  日常办公与学生场景中使用的按动式圆珠笔,其内部结构的合理性直接决定书写手感与使用寿命,本次建模完整还原了透明笔杆款按动圆珠笔的全部装配关系,覆盖从顶端按动头到笔尖出芯口的所有零件配合细节。从实际使用场景出发,这类按动圆珠笔无需额外配置笔帽,通过顶端按动结构实现笔尖的伸出与收回,单手握持即可完成操作,适配快速记录、批量签字、日常书写等多类场景,相比插拔帽式圆珠笔更适合高频次、快节奏的书写需求,也能避免笔帽丢失带来的笔尖干涸、污损纸面等问题。

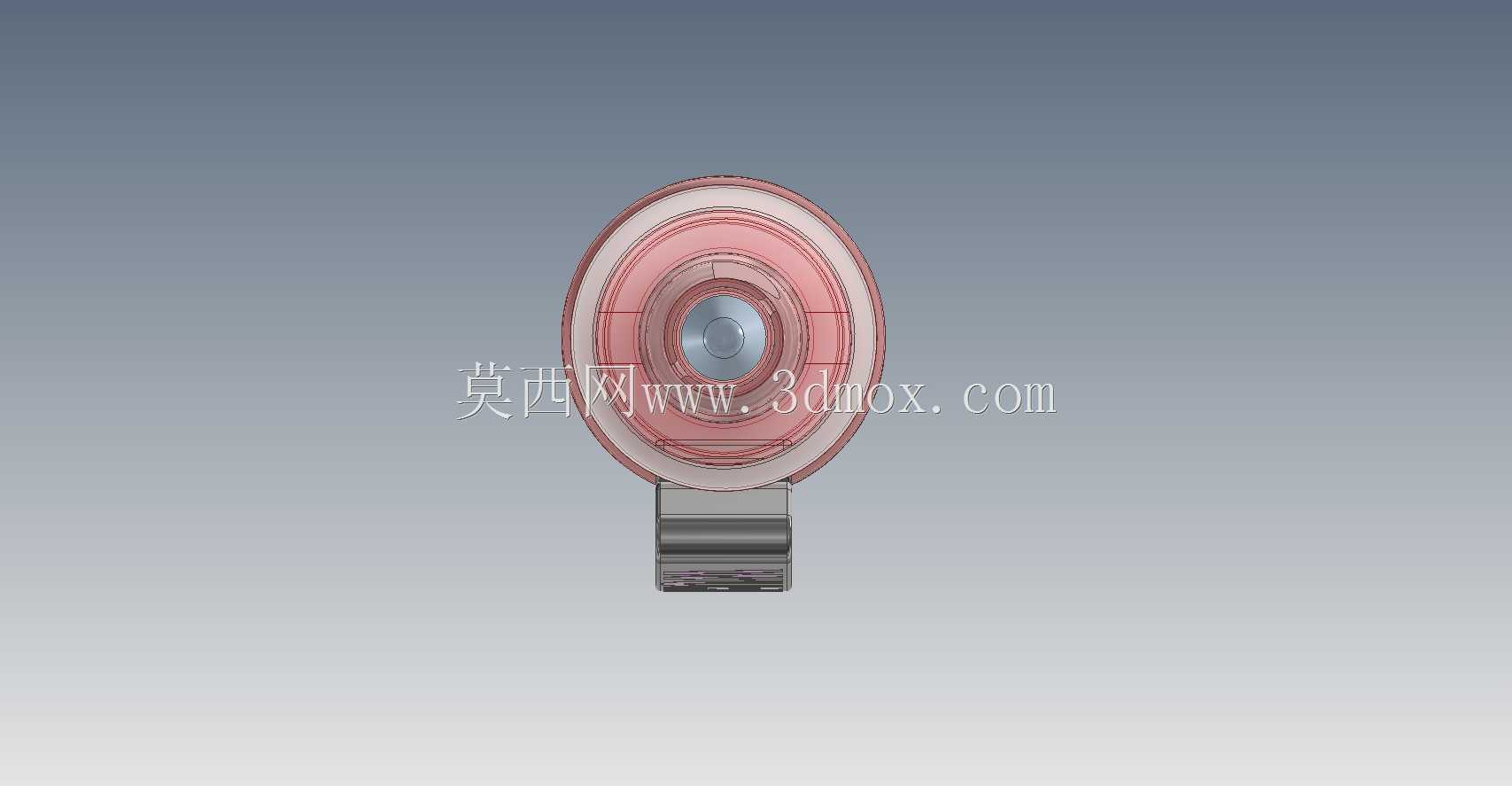

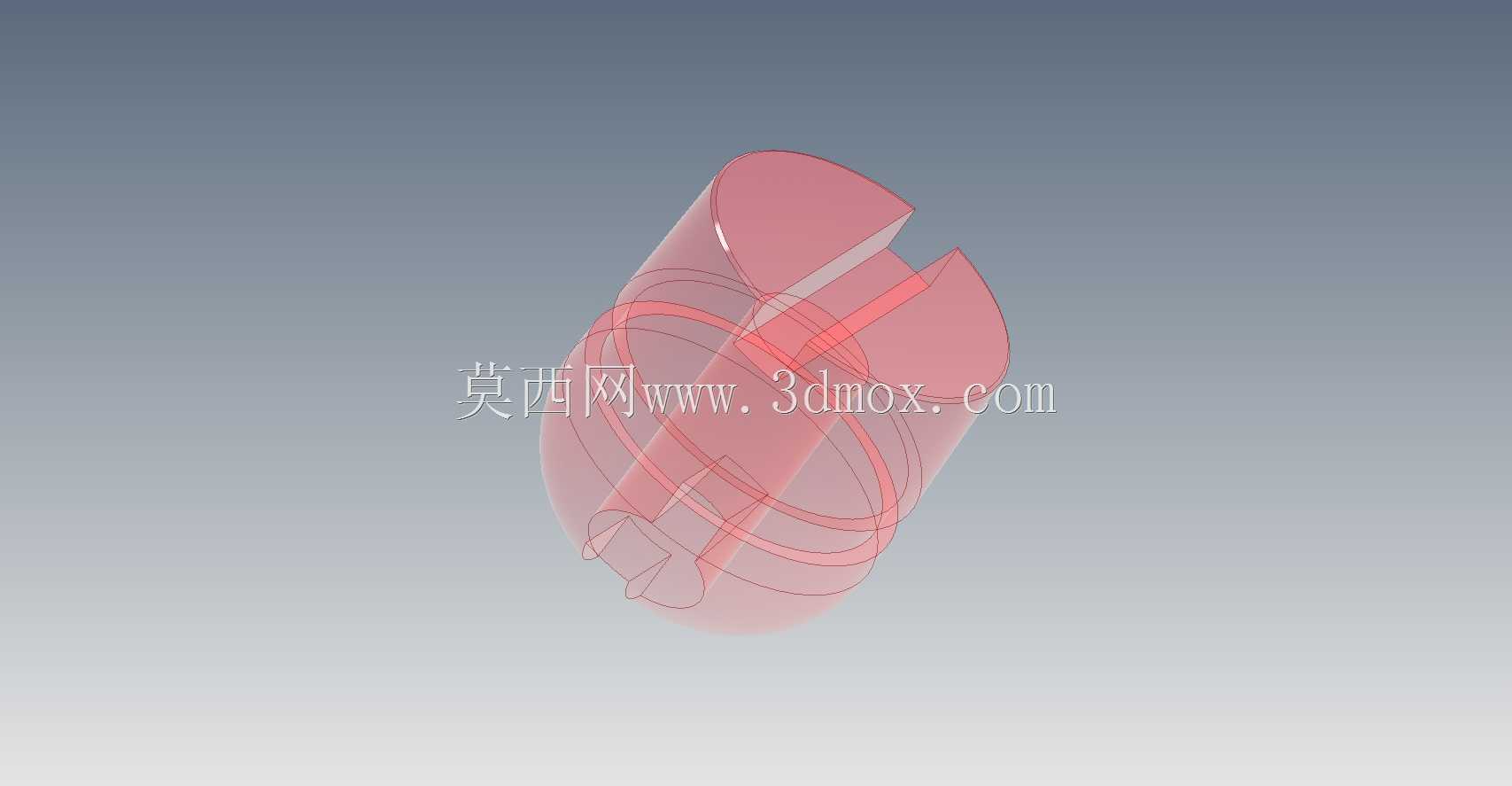

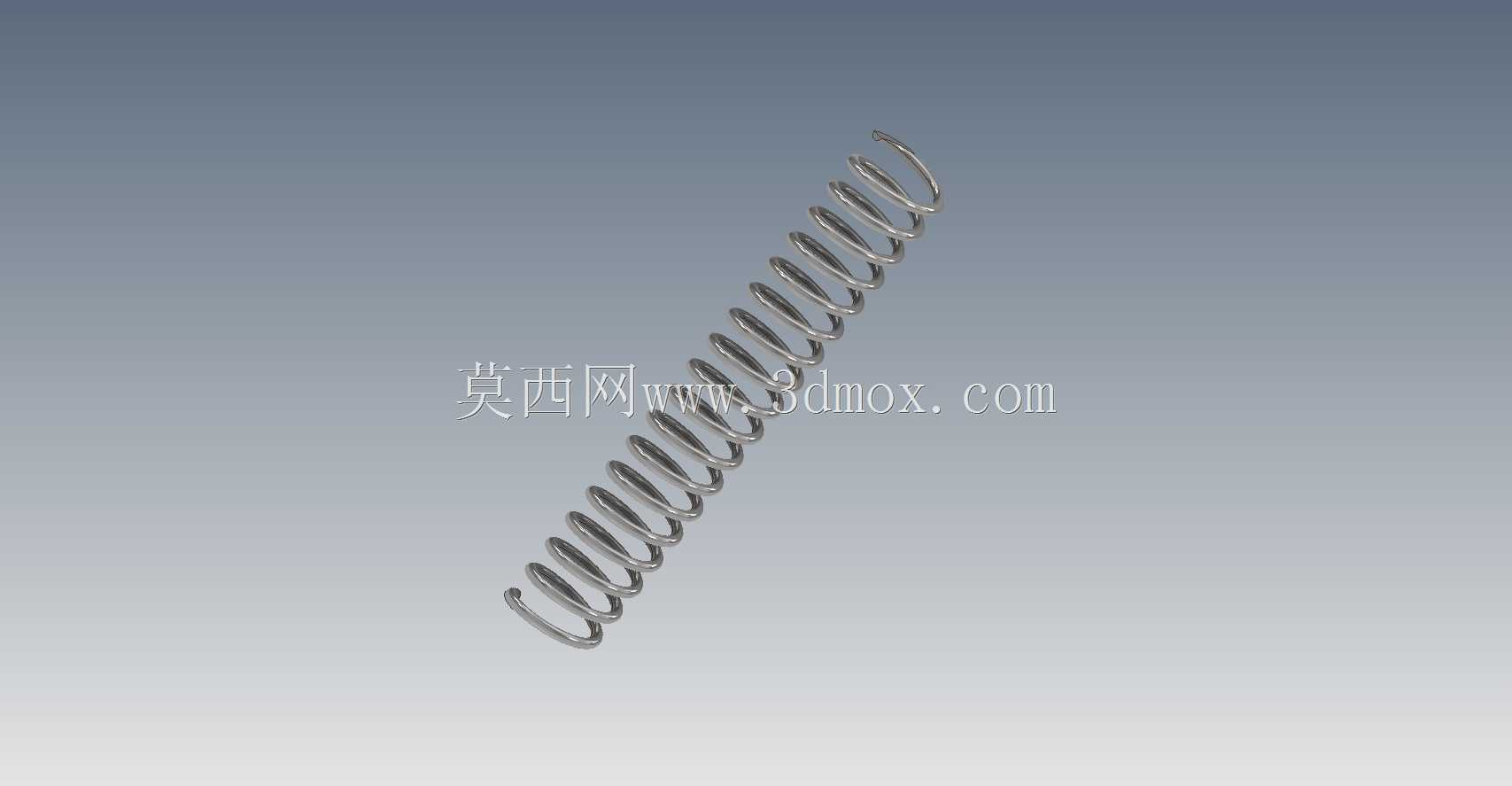

  建模过程中优先梳理了核心功能的实现逻辑:按动锁定结构位于笔身上部,通过带导向槽的内齿套与按动头的卡齿配合,实现按压一次锁定出芯、再按一次解锁收回的循环动作,该部分的配合间隙控制在0.05mm以内,既保证按动时的顺滑无卡滞,又避免间隙过大导致的按动头晃动、锁定失效问题。复位弹簧套设在笔芯上部,弹簧预压行程根据按动行程匹配设计,按动头下压时弹簧压缩蓄能,解锁后弹簧弹力推动笔芯收回,弹簧线径、节距的参数选取兼顾按动力度与复位可靠性,按动力控制在15-20N区间,符合多数使用者的按动力度习惯,不会出现按动过硬费力或者过软误触发的问题。

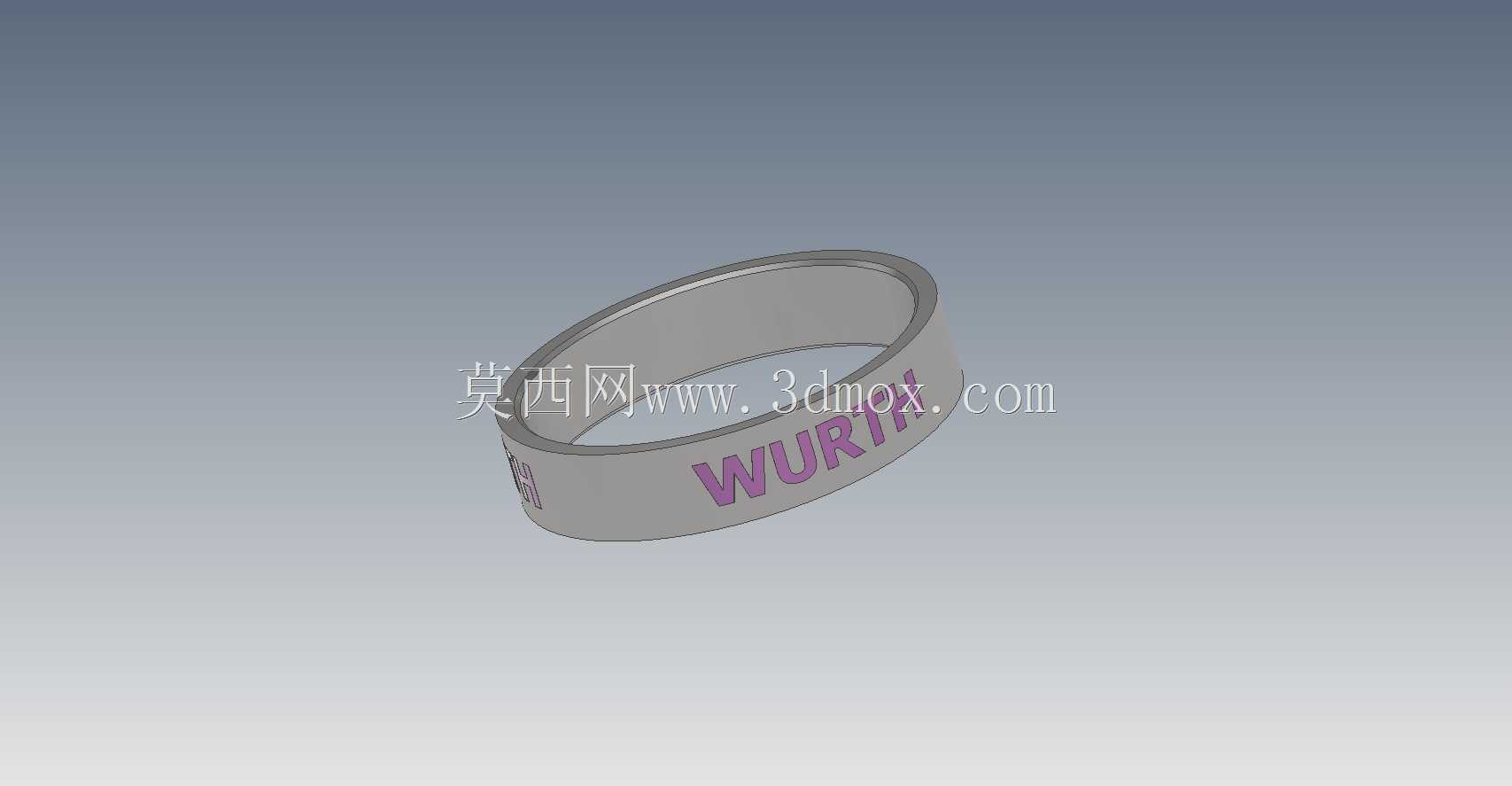

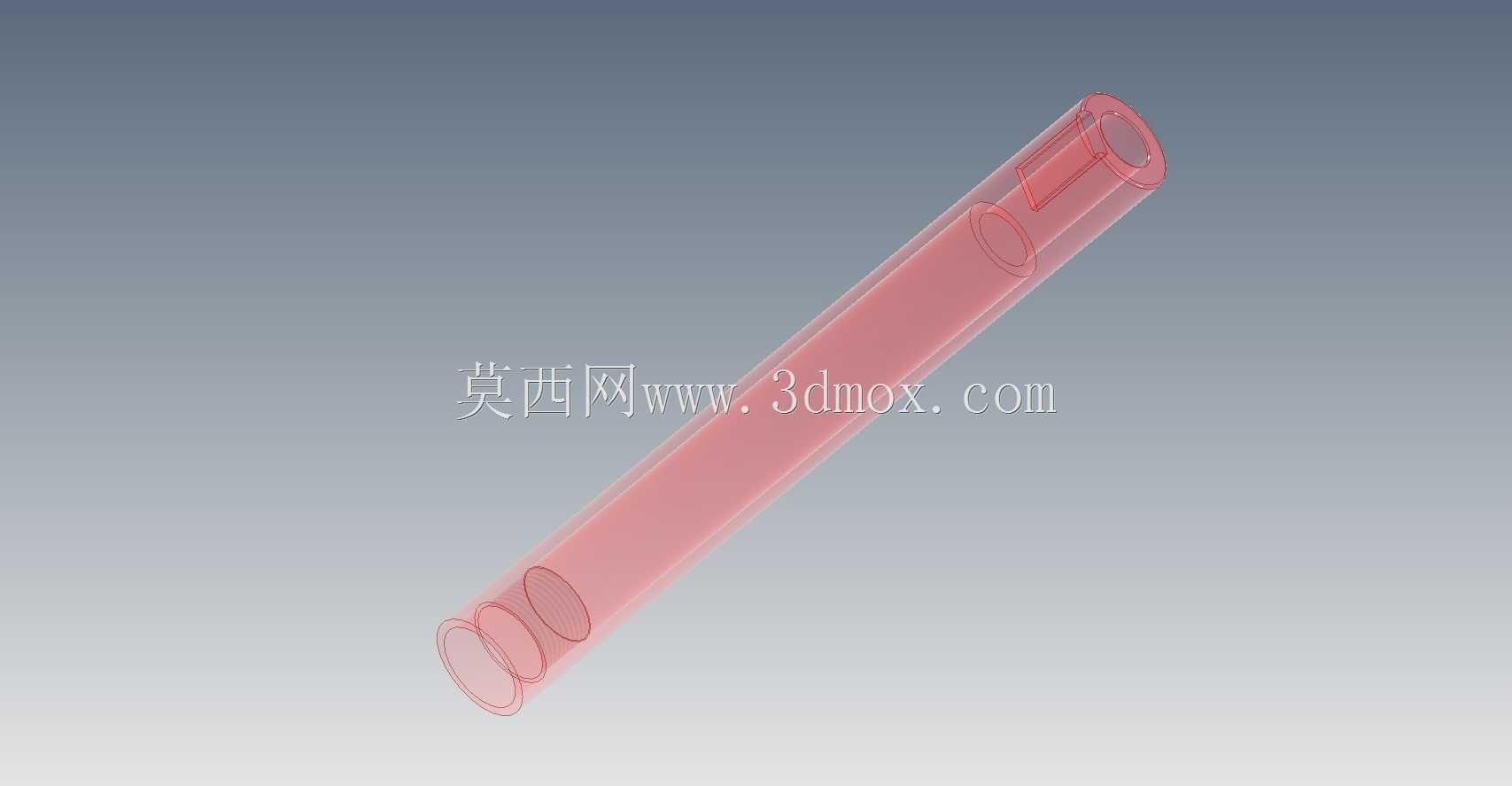

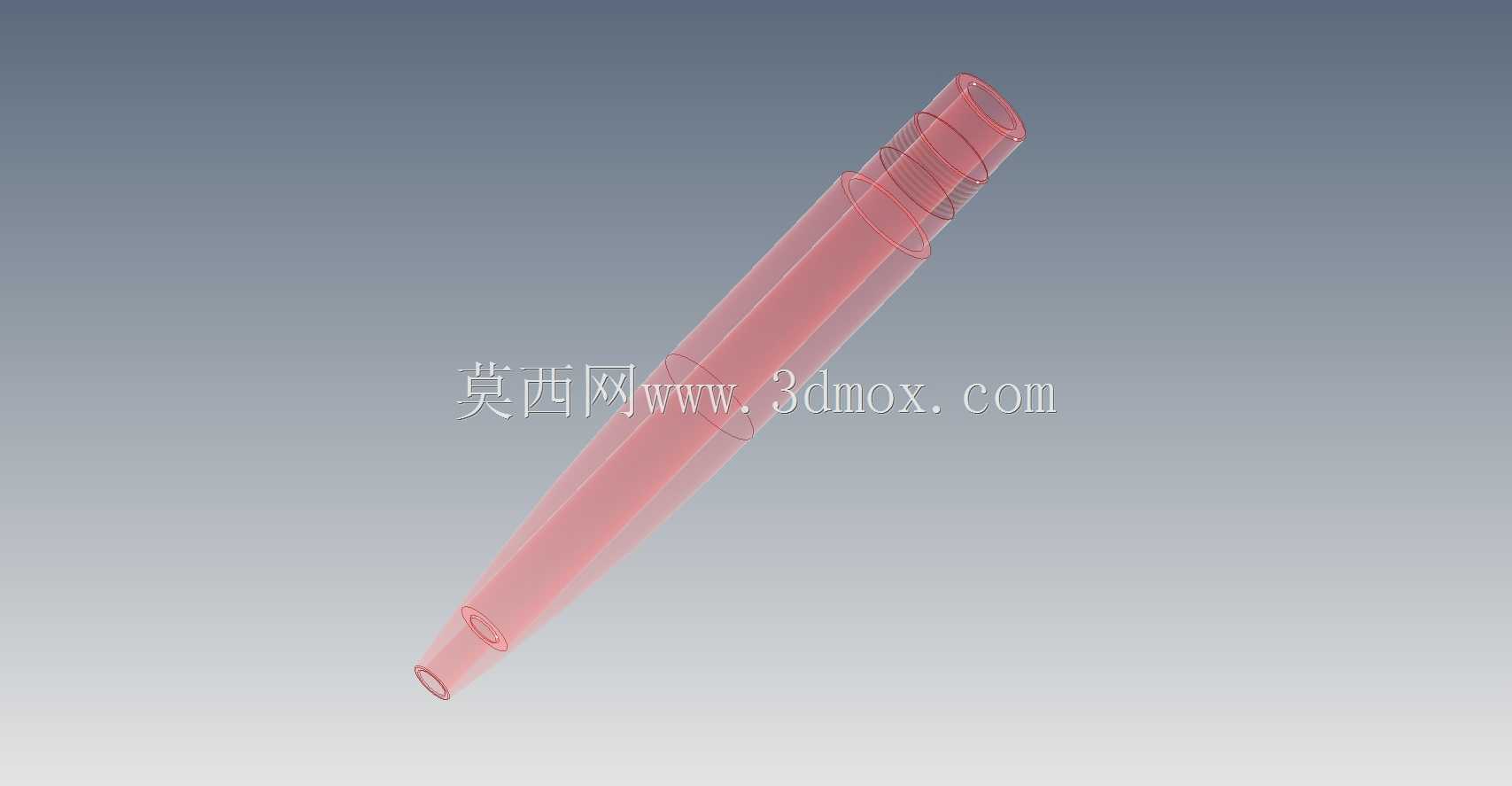

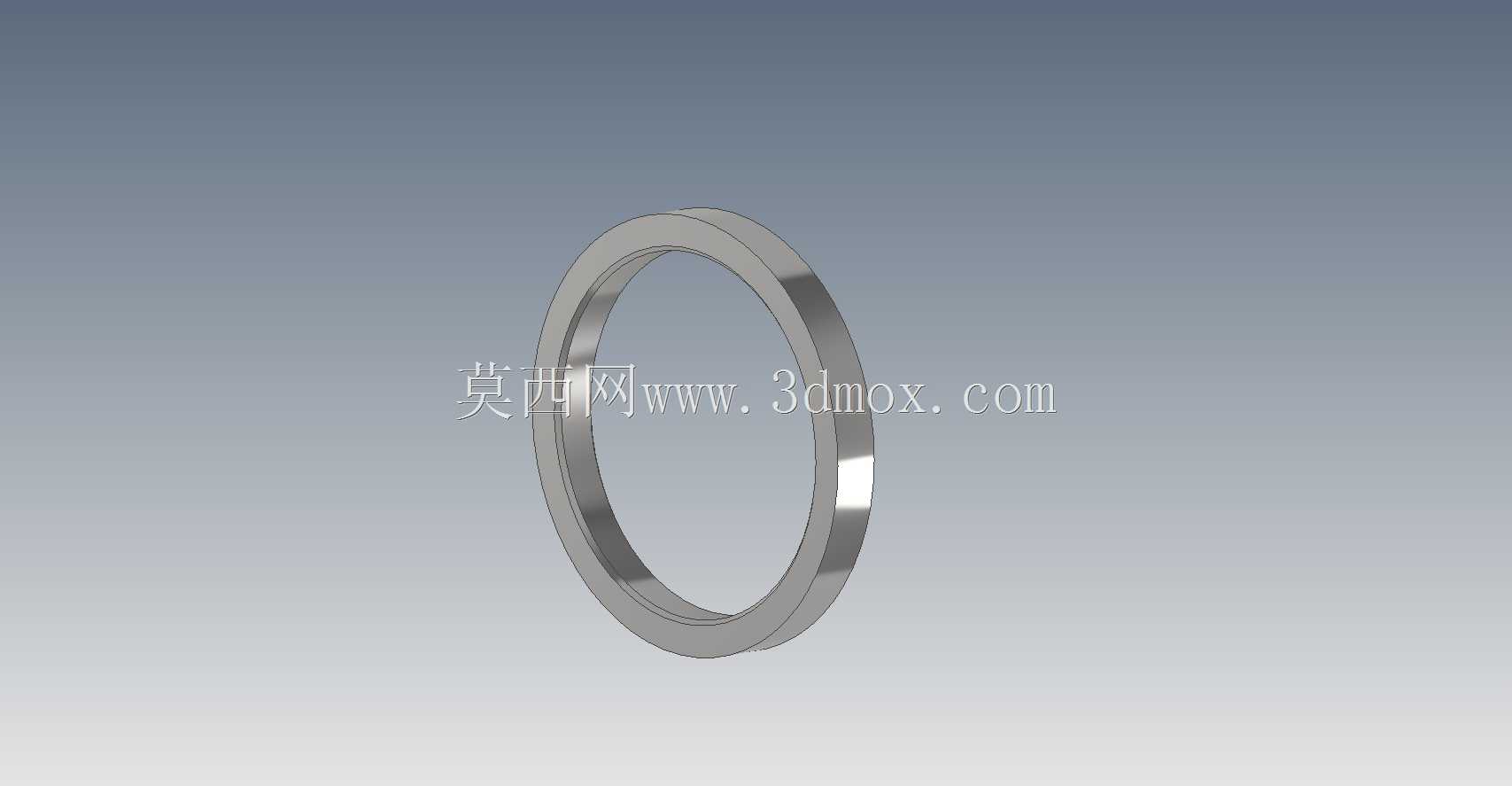

  笔杆采用半透明设计的建模还原,一方面可以直观展示内部笔芯的剩余墨量,方便使用者及时更换笔芯,另一方面透明材质的壁厚控制在1.2mm,既保证笔杆的结构强度,日常握持按压时不会出现形变开裂,又控制整体重量,整笔重量控制在10g左右,长时间握持书写不会产生明显的负重感。笔身中部的橡胶防滑圈位置做了滚花纹理建模,增大握持时的摩擦力,即使手部出汗也不会出现笔身打滑的情况,防滑圈的位置距离笔尖约40mm,适配多数人常规握笔的手指位置,符合人体工学的握持习惯。

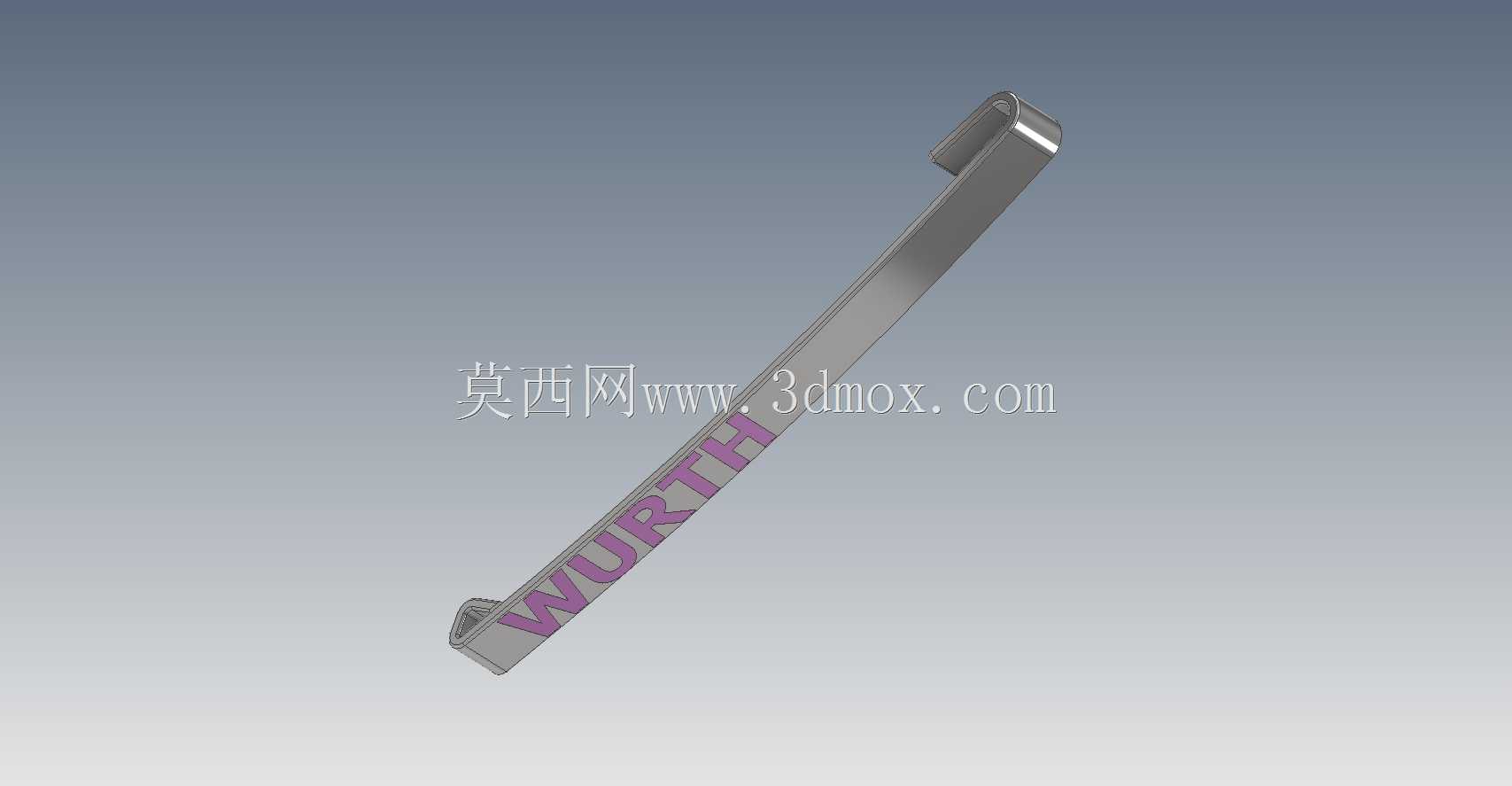

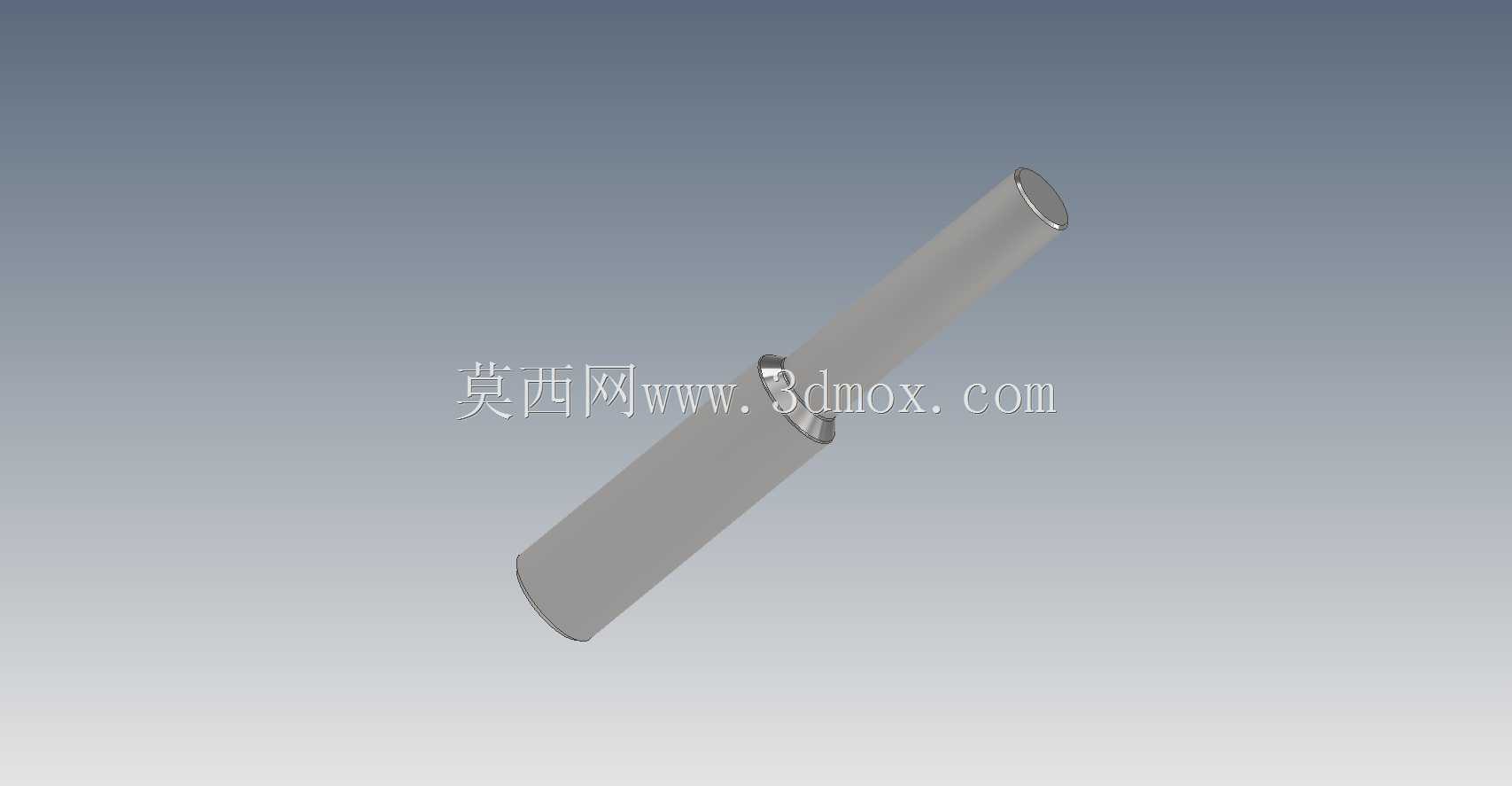

  笔尖部分的金属导向套与笔杆采用过盈配合装配,导向套的内孔与笔芯笔头的配合间隙控制在0.02mm,保证笔芯伸出后不会出现径向晃动,书写时笔尖稳定不飘,出墨均匀。笔夹设置在笔身上部侧方,采用带弧度的弹性结构建模,夹持厚度适配0.5-5mm的板材,可以稳定夹在笔记本、口袋、文件册上,笔夹与笔身的连接位置做了圆角过渡,避免应力集中导致长期使用后笔夹断裂。

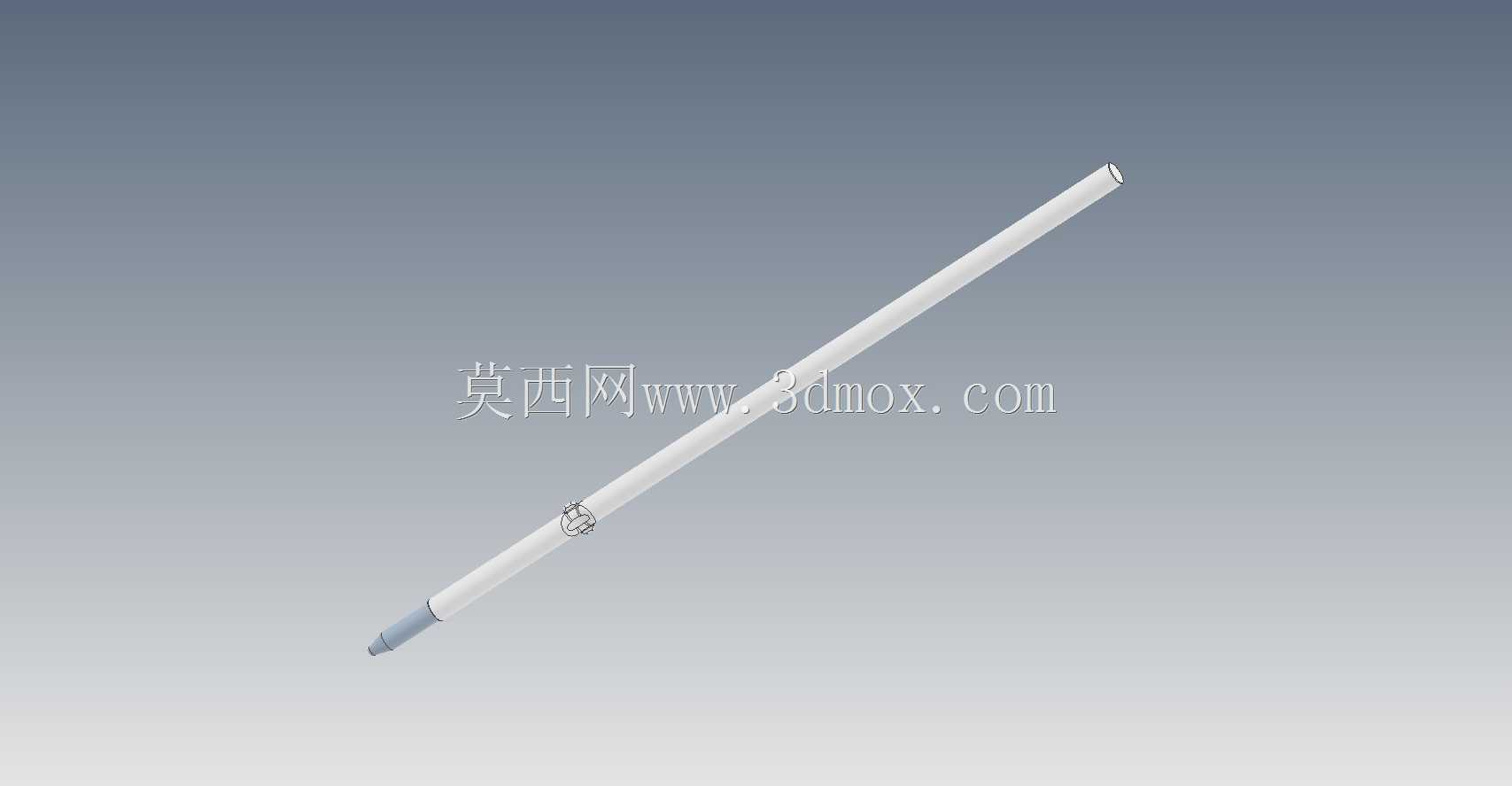

  从安装边界来看,整笔装配后的总长度约140mm,最大外径约11mm,适配市面上常规规格的通用按动式笔芯,笔芯更换时只需旋开笔杆下部的笔尖套即可完成操作,无需额外工具,更换流程便捷。各零件的装配顺序遵循实际生产的组装流程:先将复位弹簧套在笔芯尾部装入笔杆内筒,再装入按动锁定齿套与按动头,随后压入笔夹固定件,最后旋合笔尖导向套与防滑圈,所有配合位置的止口、定位筋都在建模中做了完整还原,可直接用于结构验证、手板制作或者文具类产品的结构教学演示,也能作为同类按动式文具产品的结构设计参考,帮助设计人员快速梳理按动锁定结构的配合逻辑,减少前期结构验证的试错成本。建模过程中对所有运动部件做了干涉检查,模拟按动全行程中各零件的运动轨迹,确认无硬干涉、无运动卡滞点,所有圆角、拔模斜度都符合注塑生产的工艺要求,可直接对接模具开模的前期评估。
