立式双轴齿轮啮合传动机构

　　这套双轴传动结构在小型轻工输送线、间歇送料机构、工位转位装置里应用十分广泛，很多做小型自动化专机的工程师在做分度、定距输送的方案时，都会优先参考这类结构的布局逻辑。实际生产场景里，这类结构常用来实现垂直交错轴之间的动力传递，把输入轴的回转运动通过齿轮啮合传递到从动轴端，带动末端的拨盘、棘轮或者输送辊完成间歇或者连续的回转动作，相比皮带传动，齿轮啮合的传动比更稳定，不会出现打滑丢转的问题，在需要精准定距送料的场合，比如小零件的冲压上料、包装线的盒体转位，这类结构的传动精度完全能满足常规生产的节拍要求。

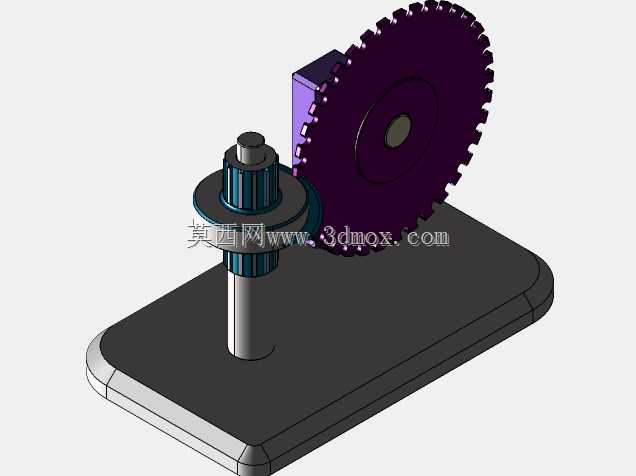

　　从功能特性上看，这套结构采用立式安装布局，输入轴通过带台肩的衬套固定在底座上，轴肩位置直接承担轴向的定位限位，不需要额外加装轴向锁紧的挡圈结构，装配的时候只需要把轴从底座的安装孔自下而上穿入，再套上啮合齿轮和轴套就能完成主体装配，装配工序十分简洁，适合小批量设备的快速组装。从动轴侧的大直径齿轮采用齿圈与轮毂分体的设计思路？不对，看模型结构是整体式齿盘，齿形采用标准渐开线直齿，加工难度低，普通的滚齿机就能完成加工，不需要定制特殊刀具，加工成本控制得比较好。齿轮和轴之间采用平键连接，传递扭矩的时候不会出现轴和齿轮相对转动的问题，键槽的位置选在轴的受力侧，能最大化降低键的剪切应力，长期运行也不容易出现键槽崩裂的故障。

　　设计思路上，这套结构优先考虑了安装维护的便捷性，底座采用带圆角的平板式结构，四个角预留了安装沉孔，安装的时候可以直接通过螺栓把整个机构固定在设备的安装台面上，不需要额外做转接支架，安装边界十分清晰，底座的厚度足够承担传动过程中的倾覆力矩，就算从动轴端带一定的径向负载，底座也不会出现明显的形变。轴的直径选择经过扭矩校核，输入轴的直径匹配常规小型减速电机的输出轴径，不需要额外做轴套转接，直接通过联轴器就能和驱动电机连接，减少了传动链上的连接环节，也就降低了传动过程中的回程间隙。齿轮的啮合侧隙调整也十分方便，只需要微调从动轴的安装座位置，就能把啮合间隙调整到合适的范围，既不会因为间隙太小出现卡齿、运转发热的问题，也不会因为间隙太大导致传动回程误差超标。

　　从安装尺寸边界来看，整个机构的底座长宽尺寸控制得比较紧凑，不会占用过多的设备安装空间，立式布局的高度方向尺寸也做了优化，齿轮的最高点距离底座安装面的高度刚好满足末端执行件的安装需求，不会出现和设备其他部件干涉的问题。轴的伸出端长度预留了足够的安装空间，不管是装同步轮、链轮还是直接装拨杆，都有足够的锁紧位置，不需要额外加长轴端。底座上的安装孔采用长圆孔设计？不对，看模型是圆形沉孔，孔位的公差按照常规安装公差设计，现场安装的时候就算安装板上的螺栓孔有小范围的位置偏差，也能顺利完成装配，不会出现孔位对不上的问题。

　　实际运行过程中，这套结构的润滑维护也很方便，因为是开式齿轮传动，只需要定期在齿面涂抹润滑脂就能满足润滑需求，不需要设计密封的油池结构，整体结构重量更轻，成本也更低。齿轮的材质可以根据实际负载情况选择，轻负载场合用POM或者尼龙材质的齿轮就能满足使用需求，运转噪音更低，适合用在对噪音有要求的办公类小型设备里；负载稍大的场合可以换成45号钢调质的齿轮，齿面做高频淬火处理，耐磨性能更好，长期运行的寿命也更长。轴的材质统一采用45号钢调质处理，表面做发黑防锈处理，就算在车间多尘的环境里使用，也不容易出现锈蚀卡滞的问题。

　　很多刚入行的结构工程师在做这类传动机构设计的时候，很容易忽略轴的受力变形问题，这套结构里输入轴的两个支撑衬套间距做了合理优化，衬套的长度足够给轴提供稳定的径向支撑，就算齿轮啮合的时候存在径向分力，轴的挠曲变形量也控制在允许范围内，不会因为轴变形导致齿轮啮合偏载，出现齿面异常磨损的问题。从动轴的安装座和底座之间采用定位销定位，每次拆装维护之后重新装配，都能保证齿轮的啮合位置不变，不需要重新调整啮合间隙，维护效率很高。
