带曲柄连杆的圆柱轴直线往复运动机构

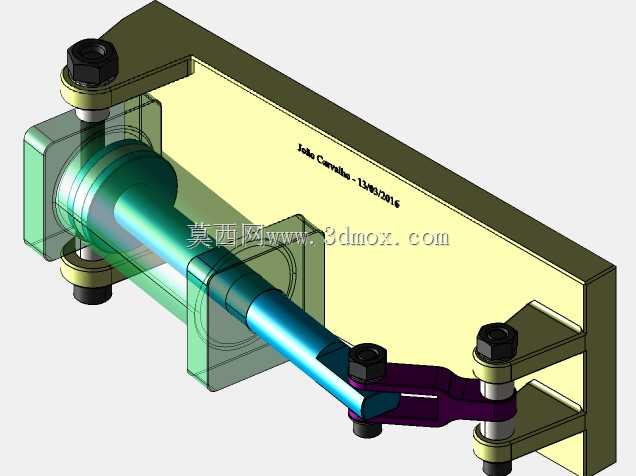

　　这套机构的核心是实现圆柱轴沿自身轴向的平稳前后往复移动，在轻工送料、工装夹具进给、小型检测设备的工位切换场景中十分常见，很多需要短行程直线推送的工位都能见到同类结构的身影，相比气缸直推的方案，这类纯机械联动的结构不需要额外配置气源管路，在无气源的小型台式设备上适配性更强，也不会出现气动元件常见的漏气、推力波动问题，运行稳定性更适合长期连续作业的工位。从结构组成来看，整套机构通过L型安装立板作为承载基体，立板上预留了两组螺栓安装孔位，可直接固定在设备的安装基面或者型材框架上，安装时只需要保证立板的安装面与轴向往复方向垂直，就能避免后续运行出现卡滞。圆柱轴的导向采用了两组分体式导向座，导向座内嵌耐磨衬套，衬套与圆柱轴采用间隙配合，

　　配合间隙控制在0.02-0.04mm区间，既保证轴移动时的顺畅度，又能限制轴的径向窜动，避免往复过程中出现偏摆。导向座通过六角螺栓与防松螺母固定在立板上，两组导向座沿轴向拉开足够的跨距，跨距尺寸约为轴径的4倍，能有效抵消连杆传递过来的侧向分力，避免轴在导向套内出现别劲的情况。动力传递端采用了曲柄连杆结构，曲柄的固定端铰接在立板下部的安装凸台上，连杆的另一端与圆柱轴的伸出端通过铰接销连接，当曲柄做圆周摆动时，就能通过连杆将旋转运动转化为圆柱轴的直线往复运动，铰接位置都配置了耐磨垫片，能减少长期运行的铰接磨损，延长机构的维护周期。设计这套结构的时候，首先要核算往复行程的需求，通过调整曲柄的铰接偏心距就能改变轴的往复行程，偏心距越大，

　　轴的前后移动距离就越长，实际选型时可以根据工位需要的推送距离调整偏心尺寸，不需要改动其余的安装结构，适配性很强。其次要考虑运动过程中的死点问题，在曲柄与连杆共线的两个极限位置，设计时预留了1-2度的摆动余量，避免机构运行到极限位置出现卡滞无法回位的情况。安装边界方面，整套机构的横向占用尺寸由圆柱轴的总长度决定，纵向尺寸以立板的安装面为基准，突出安装面的最大厚度不超过120mm，不会占用过多的设备内部安装空间，安装孔位采用标准六角螺栓的通孔规格，适配常用的M6、M8紧固件，不需要额外加工特殊的安装接口。实际运行过程中，圆柱轴的移动速度由曲柄的输入转速决定，低速运行时几乎没有冲击，适合需要平稳推送工件的场景，比如小型零件的工位转序、

　　检测探头的前后进给、夹具的自动压紧与松开动作，都可以直接套用这套结构的设计逻辑。另外，导向衬套可以根据使用场景更换不同材质，有粉尘的工况可以选用铜基含油衬套，不需要频繁加注润滑油，洁净工况可以选用工程塑料衬套，运行噪音更低，不会产生油污污染。整套结构没有复杂的异形零件，所有零部件都可以采用常规的机加工方式制作，加工精度要求不高，普通的铣削、车削工艺就能满足尺寸公差要求，制造成本很低，适合小型设备的非标机构设计参考，建模时所有的配合面都预留了合理的装配间隙，装配时不需要额外修配就能顺畅组装，后期维护只需要定期检查铰接部位的磨损情况，更换磨损的衬套或者垫片就能恢复机构精度，维护成本远低于同类气动或者电动的直线执行组件。
