双滑轮联动安装支座结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:509981
  • 双滑轮联动安装支座结构设计
  • 双滑轮联动安装支座结构设计
  • 双滑轮联动安装支座结构设计
  • 双滑轮联动安装支座结构设计

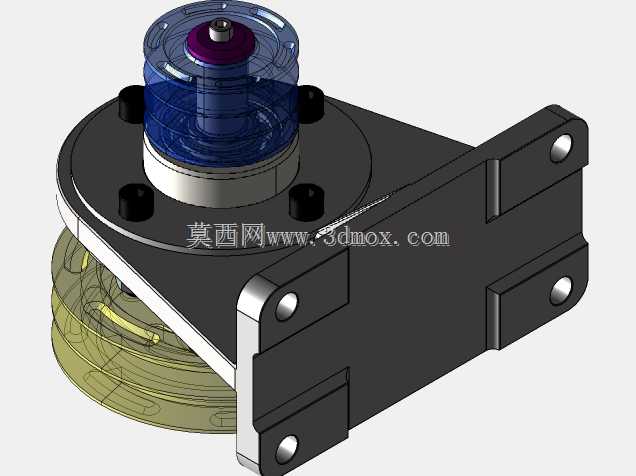

  这套双滑轮联动结构,在轻载输送线、小型物料提升设备、纺织机械走线机构、实验室小型试验台的张力调节段都有很广的适配场景,核心作用是通过两组滑轮的同轴/错位排布,实现绳索、传动带的走向切换与张力恒定维持,避免单组滑轮在变角度牵引时出现的绳索脱槽、偏磨问题。从结构布局来看,安装底座采用带折弯加强边的板式结构,四个安装孔位分布在支座伸出的两个安装耳上,孔位采用沉孔设计,安装时螺栓头可以完全沉入板面,不会突出干涉滑轮转动时的周边空间,底座的安装平面做了铣平处理,保证装配后整个滑轮组的垂直度偏差控制在0.1mm以内,避免滑轮转动时出现端面跳动。上层滑轮采用透明护罩包覆的结构,护罩和滑轮本体之间预留了2mm的安全间隙,

  既可以观察绳索在轮槽内的啮合状态,也能防止运行过程中异物卡入轮槽造成卡滞,滑轮的中心轴采用阶梯轴设计,轴肩位置顶住滑轮内圈,轴端用锁紧螺母固定,轴向窜动量控制在0.05mm以内,保证高速转动时的稳定性。下层滑轮采用错位排布的方式,和上层滑轮的中心距经过精确计算,保证绳索从上层轮槽引出后可以平滑切入下层轮槽,切入角控制在3度以内,大幅降低绳索和轮槽边缘的滑动摩擦,延长绳索的使用寿命。设计过程中优先考虑了安装维护的便捷性,整个支座没有采用复杂的焊接结构,所有部件都是通过螺栓拼接装配,后期更换滑轮或者轴承时,只需要拆卸对应位置的锁紧件即可,不需要整体拆解支座。轮槽的型线采用标准的圆弧槽设计,槽宽适配常用直径的尼龙绳、钢丝绳以及同步带,

  槽面做了抛光处理,表面粗糙度达到Ra1.6,减少绳索运行时的磨损。安装边界方面,整个结构的总高度控制在120mm以内,底座的最大宽度为180mm,安装耳的孔距为150mm,适配大多数小型设备的机架安装尺寸,不需要额外做转接板就可以直接固定在标准铝型材机架或者钢板焊接机架上。在实际使用场景中,这套结构可以承受最大500N的径向载荷,适合轻载工况下的传动导向,比如小型电商仓储的分拣线拨料机构的拉索导向、小型吊装机的辅助导向轮组、门窗自动启闭机构的拉绳导向等场景。结构的受力点经过优化,所有的载荷都通过中心轴传递到底座的加强筋位置,不会出现悬臂受力导致的支座变形问题,底座的折弯边高度为20mm,有效提升了支座的抗扭刚度,即使在偏载工况下,

  支座的变形量也不会超过0.2mm,保证滑轮的转动精度。滑轮内部采用深沟球轴承支撑,轴承和轴、轴承和滑轮内孔的配合都采用过渡配合,既保证装配的同轴度,也避免长期运行后出现内圈、外圈打滑的问题。上层滑轮的护罩采用可拆卸设计,通过三个均匀分布的卡扣固定在滑轮座上,日常维护时不需要拆卸轴端螺母就可以打开护罩清理轮槽内的积尘。
