在需要变角度传递旋转扭矩的工况中,常规单十字轴万向节存在承载冗余不足、高速工况下径向窜动明显的问题,这套带三轴承的万向节结构,正是针对重载、连续运转的传动场景做的结构优化。日常在非同轴的两轴间传递动力时,比如农用机械的动力输出端、工业输送线的转角传动单元、小型特种车辆的转向传动链路里,这类多轴承支撑的万向节能有效抵消轴系安装时的同轴度误差,同时补偿设备运行中因机架形变、负载波动带来的轴端位移。

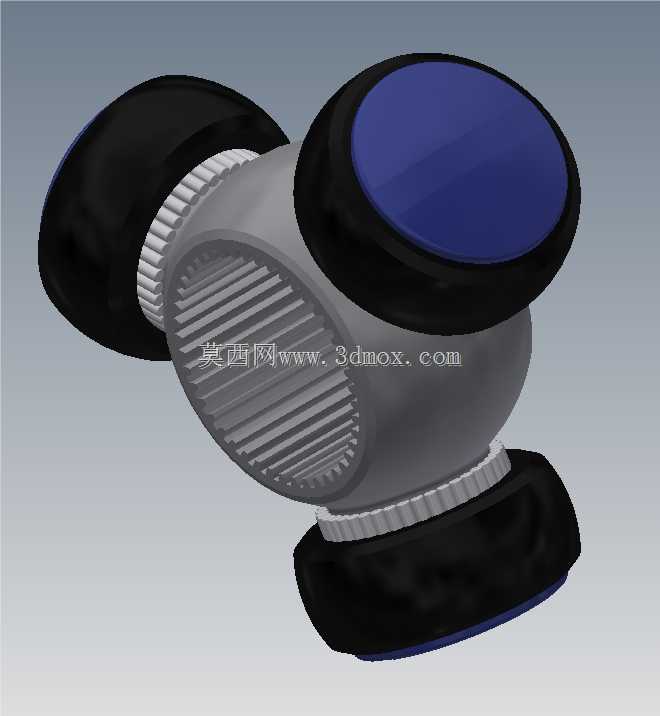

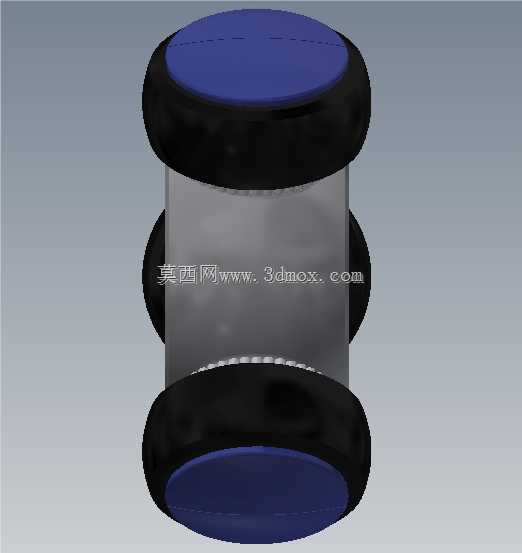

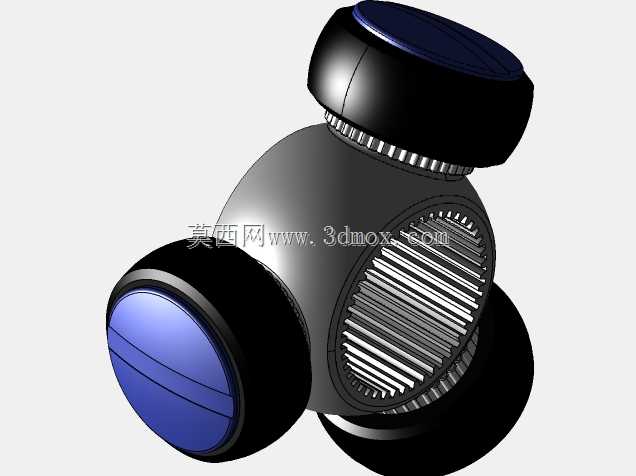

从结构设计逻辑来看,三个轴承分别布置在万向节的三个铰接回转位置,不同于常规万向节仅靠轴套做滑动摩擦支撑,滚动轴承的引入直接将铰接位置的摩擦形式从滑动摩擦转为滚动摩擦,大幅降低了长时间运转下的铰接位磨损量,也减少了传动过程中的功率损耗。每个轴承的安装位都设计了对应的限位台阶,装配时轴承内圈与十字轴轴颈采用过盈配合,外圈与节叉的安装孔采用过渡配合,同时预留了轴承外圈的挡圈安装槽,避免运转过程中轴承受轴向力脱出。节叉部分采用了对称式的叉形结构,两个对接节叉的叉臂开有同轴的轴承安装孔,保证十字轴在偏转过程中三个轴承的受力均匀,不会出现单轴承过载的情况。
实际选型应用时,需要注意这套万向节的安装边界:十字轴的中心到各轴颈端面的尺寸决定了万向节的最大偏转角度,常规安装状态下允许两轴的夹角在15-25度区间内动态调整,若超出这个角度范围,轴承的滚动体受力会出现偏载,大幅缩短轴承使用寿命。万向节两端的连接法兰(或轴套)尺寸需要匹配对接轴的轴径,安装时要保证两端连接的紧固螺栓扭矩一致,避免运转时出现动平衡偏差。在高速运转的工况下使用时,还需要在装配时给三个轴承填充适配的润滑脂,同时在节叉位置预留注油通道,方便定期维护补脂,避免轴承干磨失效。
不同于等速万向节的复杂球笼结构,这种三轴承十字式万向节的结构更简单,维护成本更低,承载能力更强,适合中低速、大扭矩的传动场景。设计时特意将三个轴承的型号做了统一,减少了备件的种类,方便后期运维更换。节叉的外形做了圆弧过渡处理,避免应力集中在叉臂根部,在叉臂与连接座的衔接位置做了加厚处理,能承受瞬时冲击扭矩的作用,不会出现叉臂断裂的问题。在传动系统布置时,若单组万向节无法满足长距离的转角传动需求,还可以将两组该结构的万向节配合中间传动轴使用,通过合理布置两组万向节的相位角,抵消单万向节带来的输出转速波动,实现近似等速的传动效果。
实际装配过程中,需要先将轴承压入一侧节叉的安装孔,装入十字轴后再压入另一侧的轴承,最后装入孔用挡圈完成轴向定位,装配完成后需要手动扳动节叉检查回转灵活性,不能出现卡滞、松旷的情况,若转动阻力过大,需要检查轴承是否压装到位、十字轴轴颈是否有毛刺磕碰。在设备运行过程中,这套万向节可以在两轴存在相对角位移的情况下持续稳定传递扭矩,不需要额外的张紧或补偿结构,大幅简化了传动链路的设计难度,也降低了设备整体的制造成本。
