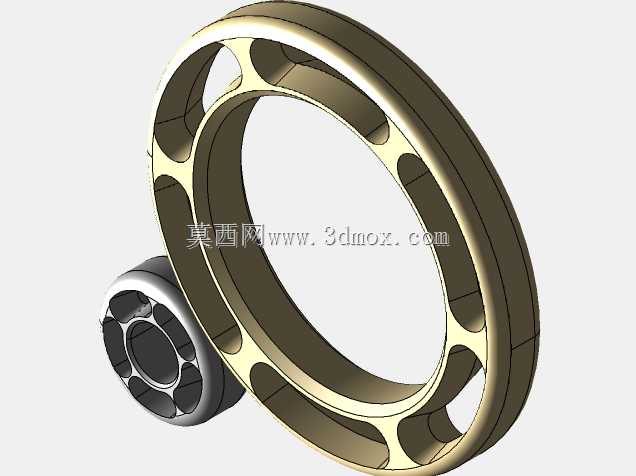

这套轮组结构核心实现旋转与平移复合运动的传递,在轻工输送设备、自动化分拣线、小型变位机的工位切换机构中应用广泛,区别于纯定轴旋转的常规轮系,该结构可在轮体绕自身轴线转动的同时,沿预设导向轨迹完成线性位移,适配需要同时完成物料输送与工位间距调整的作业场景。从功能特性来看,大小两个轮体采用差异化的镂空辐式结构,大轮作为主承载轮,周向均匀分布的镂空孔在保证轮体径向刚度的前提下,大幅降低了转动惯量,减少驱动端的启动扭矩负载,轮缘采用等厚度宽面设计,可适配平皮带、摩擦条两种接触传动形式,接触比压控制在常规工程塑料与金属接触的许用范围内,长期运行不会出现轮缘过度磨损的问题;小轮作为随动导向轮,内嵌式的辐板结构强化了轴向抗冲击能力,
可承受平移过程中侧向导向块带来的径向偏载,避免轮体出现轴向窜动。设计过程中优先考虑了运动干涉边界,两轮的中心距预留了足够的安全间隙,大轮做整周旋转时,轮缘最外点与小轮的安装基座最小间隙控制在3mm以上,即便存在加工与装配的形位公差累积,也不会出现运动剐蹭;轮体的安装止口采用同轴度公差0.02mm的设计基准,与配套的支撑轴装配后,径向跳动量可控制在0.05mm以内,保证旋转过程的平稳性,平移行程的极限位置设置了硬限位贴合面,轮体端面的凸台可直接与限位块接触,无需额外加装防撞缓冲垫即可承受额定工况下的限位冲击。从安装适配性来看,大轮的中心安装孔采用标准光孔加键槽的通用结构,可直接适配市面上常规的直径20mm-30mm区间的传动输出轴,
无需定制专用连接轴;小轮的安装轴孔采用偏心可调设计,可通过旋转安装座调整两轮的中心距,适配不同张紧度的传动带安装需求,调整行程可达5mm,覆盖了常规平皮带安装的张紧量调整范围。在实际设备应用中,这套轮组可直接替换传统输送线中固定轴的定滑轮组,无需改动原有设备的机架安装孔位,仅需在机架侧方加装平移导向导轨即可实现功能升级,改造后的输送线可根据物料尺寸动态调整输送轮的间距,兼容不同规格的箱体、板材类物料输送,相比传统的多组固定轮输送方案,可减少30%左右的轮组配置数量,降低设备整体的制造成本与后期维护工作量。结构的受力路径经过优化,大轮承受的径向载荷通过辐板均匀传递到中心轮毂,镂空孔的分布位置避开了应力集中的辐板与轮毂连接区域,
经有限元校核,在额定150N径向载荷下,最大应力出现在辐板过渡圆角处,数值远低于常用铝合金或工程塑料的许用应力值,长期循环载荷下不会出现疲劳断裂问题;小轮的受力集中在轮缘与导向面接触区域,轮缘表面做了微弧处理,接触应力分布更均匀,不会出现局部压溃的问题。
