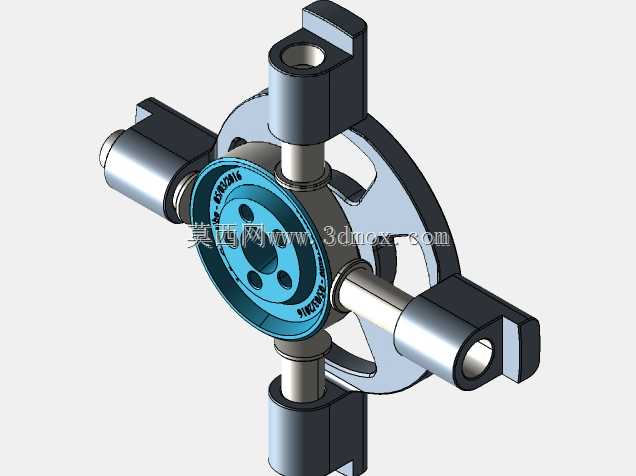

十字布局偏心凸轮传动旋转组件结构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:509989
  • 十字布局偏心凸轮传动旋转组件结构

  在自动化装配线的间歇送料工位、包装设备的周期进给单元、轻工机械的往复执行机构里,这类偏心凸轮旋转组件是实现旋转运动到径向直线往复动作转换的核心执行部件,区别于传统盘形凸轮的单从动件输出结构,这套组件采用十字交叉的四组从动件布局,单周旋转过程中可依次驱动四个方向的执行端完成顺序动作,能大幅缩减多工位设备的传动链长度,减少动力源的配置数量。从实际工况适配来看,这套组件的核心功能是依托中心偏心轮的定轴旋转,带动周向均布的四个从动推杆完成同步差序的直线往复,每个推杆的行程由偏心轮的偏心距直接决定,设计阶段可根据工位动作的行程需求调整偏心量,无需改动外部安装框架即可适配不同的动作行程要求。中心凸轮与从动件的接触端采用了加宽的接触法兰结构,

  相比传统尖顶、滚子从动件,这种面接触的结构能有效分散接触应力,在中低速轻载的连续运行工况下,可降低接触部位的磨损速率,延长组件的维护周期,同时凸轮端面设置的减重孔在不降低结构刚性的前提下,减少了旋转部件的整体惯量,降低驱动端的启动扭矩负载。设计思路上,这套组件采用了模块化的装配逻辑,中心轴与偏心轮为同轴定位结构,十字交叉的从动推杆通过外部的导向支座完成径向定位,导向支座与中心机架采用一体式的辐条式连接结构,四个导向套筒的同轴度、与中心旋转轴的垂直度可在一次装夹加工中完成保证,避免了分体式装配带来的累积误差,同时每个从动推杆的外端预留了标准的执行件安装接口,可直接连接夹爪、推块、压头等不同的作业执行端,无需额外制作过渡连接零件。

  从安装边界来看,组件整体为中心对称的十字形布局,最大外轮廓尺寸由四个从动推杆的最大伸出长度决定,安装时需预留推杆全行程伸出后的径向空间,中心旋转轴的输入端预留了标准的轴径与键槽结构,可直接联轴器连接伺服电机、减速电机的输出轴,也可通过同步轮、齿轮组接入设备的主传动链。导向套筒内部可根据运行速度需求选配铜套或者直线轴承作为导向支撑,高速工况下可在导向部位增设油槽实现定期润滑,低速工况下可采用自润滑材质的衬套减少维护工作量。实际应用中,这类组件常被用在多工位转盘的间歇驱动、小型冲床的顺序送料、包装机的推料与折边工位,相比气缸驱动的多工位动作,凸轮传动的动作时序完全由机械结构保证,不存在气动元件的响应延迟、气压波动带来的动作误差,

  运行节拍稳定性更高,在每分钟60-120次的中速节拍工况下,能长期保持稳定的动作一致性,无需频繁调整动作位置参数。组件的从动推杆回程采用了对称结构的自复位逻辑,四个推杆对称布置,偏心轮旋转过程中对向的推杆可互为回程支撑,无需额外加装复位弹簧,减少了易损件的数量,同时也避免了弹簧疲劳失效带来的动作故障。中心凸轮的轮廓采用了等距偏心圆弧设计,加工时可通过普通车床一次车削成型,无需复杂的凸轮铣削加工,降低了零件的加工难度与制造成本,也方便后期维护时的配件替换,无需定制特殊轮廓的凸轮零件。在结构刚性设计上,连接导向套筒的辐条式机架采用了等厚度的圆弧过渡结构,在推杆承受最大轴向负载时,辐条的变形量可控制在许用范围内,避免导向套筒偏斜导致的推杆卡滞问题,同时机架的中心部位设置了与中心轴配合的轴承安装位,可选用深沟球轴承或者圆锥滚子轴承适配不同的径向、轴向负载需求,水平安装时采用深沟球轴承即可满足径向支撑要求,垂直安装时可搭配推力轴承承受轴向负载。
