行星轮系内外啮合旋转传动构件

　　这套行星式内外啮合旋转齿轮结构，是典型的周转轮系传动构型，在各类需要大传动比、紧凑安装空间的传动场景中应用广泛。不同于定轴轮系所有齿轮轴线固定的布局，这套结构以内齿圈作为外圈固定构件时，中心太阳轮输入、行星架输出可获得较大的减速比，若以太阳轮固定、内齿圈输入则可实现增速传动，也可通过不同构件的固定、输入输出切换，实现多档位的传动比匹配，在风电增速箱、工业机器人关节减速器、新能源汽车电驱传动单元、工程机械行走驱动机构中都能见到这类构型的实际应用。

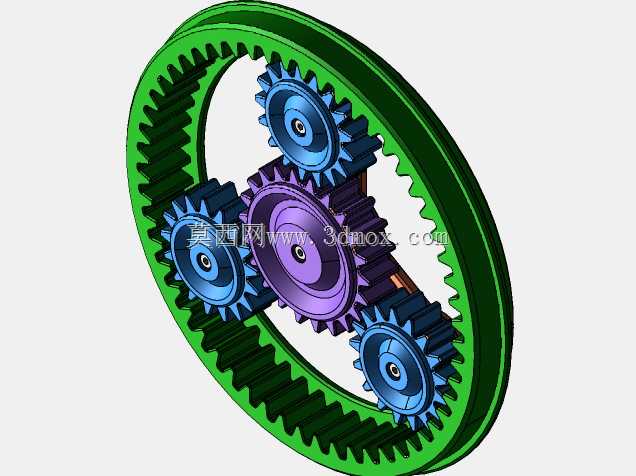

　　从结构布局来看，整套构件由一个带内齿的大直径外齿圈、一个居中布置的太阳轮、三个沿圆周方向均布的行星轮组成，三个行星轮同时与太阳轮、内齿圈啮合，行星轮通过自身转轴安装在行星架上，运转过程中行星轮既绕自身轴线自转，又随行星架绕太阳轮轴线公转，这种多行星轮均布的布局可以将输入载荷分流到多个啮合点上，相比同功率等级的定轴轮系，承载能力更强，运转平稳性更好，同时轴向与径向尺寸都能控制在更小的范围内，非常适合安装空间受限但对传动扭矩、传动平稳性要求较高的设备场景。

　　设计这类轮系结构时，首先要满足的是啮合条件的匹配：内齿圈、行星轮、太阳轮的模数、压力角必须完全一致，才能保证齿面的正确啮合，避免出现卡滞、干涉、齿面偏载的问题；其次要满足同心条件，也就是太阳轮与内齿圈的轴线必须重合，行星轮的轴线到中心轴线的距离，要同时满足太阳轮与行星轮的中心距、行星轮与内齿圈的中心距要求，这就需要在齿数匹配上做精确计算，通常内齿圈齿数等于太阳轮齿数加上两倍行星轮齿数，才能保证中心距的匹配。另外均布安装条件也十分关键，三个行星轮沿圆周120度均布，需要保证齿数组合满足装配时的角度匹配要求，否则会出现最后一个行星轮无法装入啮合位置的问题，同时邻接条件也需要校核，要保证相邻两个行星轮的齿顶圆不会发生碰撞，预留足够的运转间隙。

　　从安装边界来看，这类结构的安装基准通常是内齿圈的外圆柱面与端面，或是行星架、太阳轮的输入输出轴段，设计时需要明确各构件的安装配合公差：内齿圈如果作为固定构件，其外圆与设备壳体的配合通常选用过渡配合，保证定位可靠同时不会产生过大的装配应力；太阳轮的输入轴段、行星架的输出轴段需要根据传递扭矩的大小选择合适的配合公差，同时预留轴承安装位，保证运转过程中各回转构件的同轴度。齿宽的设计需要结合承载需求计算，既要保证足够的齿面接触强度、齿根弯曲强度，又要避免齿宽过大导致的载荷沿齿向分布不均的问题，通常这类中载场景下的行星轮系，齿宽系数会控制在合理区间，同时对齿端做倒角处理，避免装配过程中磕碰齿面，也能减少运转时的齿端应力集中。

　　在实际工况使用中，这类轮系结构因为啮合点多，运转时的噪音、振动相比单对齿轮传动更小，但对润滑的要求也更高，通常会采用油浴润滑或者强制喷油润滑，保证各个啮合齿面、行星轮转轴处都能得到充分的润滑，减少齿面磨损，延长构件使用寿命。设计建模过程中，需要对每个齿轮的齿形做精确建模，尤其是内齿圈的渐开线齿形，要注意内齿与外齿的渐开线方向差异，避免齿形建模错误导致的啮合干涉，同时要做装配体的运动仿真，验证运转过程中各构件之间是否存在动态干涉，检查行星轮公转过程中与内齿圈、太阳轮的啮合侧隙是否在合理范围内，侧隙过小容易出现运转卡滞、热胀咬死的问题，侧隙过大则会导致传动回程误差过大，影响传动精度，尤其是在工业机器人关节这类对传动精度要求较高的场景下，侧隙的控制需要更加严格，通常会通过齿厚偏差、中心距公差的配合来将回程误差控制在允许范围内。

　　不同于普通的平行轴定轴齿轮传动，这类内外啮合的行星轮系可以在很小的体积内实现很大的传动比，单级行星轮系的传动比通常可以做到3-10，多级组合的话可以获得更大的传动比，同时传动效率也能保持在较高水平，这也是这类结构在各类传动设备中被广泛应用的核心原因。在建模时还要注意各构件的减重设计，比如行星架可以在保证结构强度的前提下做镂空处理，内齿圈的非配合面可以做减重槽设计，在不影响结构刚性的前提下降低整体重量，这对于移动设备、航空航天类的传动场景尤为重要。另外，齿轮的精度等级选择也需要结合应用场景调整，普通工业传动场景选用7-8级精度即可满足使用要求，高精度传动场景则需要选用6级及以上精度的齿轮，同时对齿面做硬化处理，提升齿面的耐磨性能。
