间歇传动用异形齿槽轮结构设计

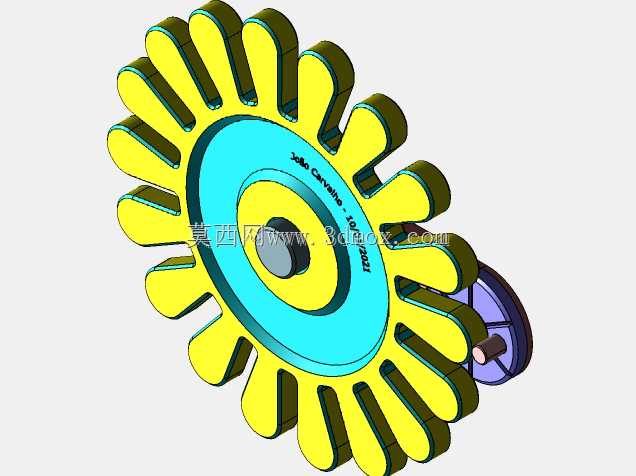

　　在自动化生产线的工位转位、轻工包装设备的送料步进、小型教具演示机构的运动转换场景里，这类带径向圆弧齿槽的轮件常作为间歇运动的核心执行件，替代传统槽轮机构实现更平缓的启停冲击控制。不同于常规外啮合圆柱齿轮的连续传动逻辑，该轮件的齿形采用等间距圆弧凸起设计，每个齿的外轮廓做了圆角过渡处理，啮合过程中不会出现渐开线齿轮的根切干涉问题，配合带圆柱销的拨盘组件，可将拨盘的连续回转运动转换为槽轮的定角度间歇转动，单步转位角度可通过调整齿的数量灵活适配，从15度到45度的单步转角都能通过修改齿距参数实现，适配不同工位数量的转盘类设备需求。从结构设计逻辑来看，轮体采用三层叠合式结构，中间层为主体承载层，厚度占整体轮厚的60%，

　　两侧设置等厚的限位挡边，挡边外径略大于齿顶圆直径，可在啮合过程中对拨盘销起到轴向限位作用，避免传动过程中销件脱出啮合区域，无需额外加装轴向定位挡圈，减少装配时的零件数量。中心安装孔采用台阶孔设计，大孔端用于容纳锁紧螺母或轴端挡圈，小孔端与传动轴采用H7/k6的过渡配合，孔壁预留1mm深度的键槽，可适配普通平键传递扭矩，也可根据使用需求改为D型 cut 面配合，适合轻载、低转速的传动场景，额定传递扭矩范围在0.5N·m到5N·m之间，完全覆盖小型自动化设备、教学演示模型的负载需求。轮体的安装边界需要注意，啮合侧需要预留拨盘的回转空间，拨盘中心与槽轮中心的中心距需严格匹配齿形的设计中心距，偏差控制在±0.05mm以内，

　　否则会出现卡滞或传动间隙过大的问题；轮体轴向安装时，挡边侧面与机架安装面的间隙需保留0.2mm到0.5mm，避免转动过程中出现端面摩擦，同时要保证拨盘销的圆柱面与齿槽的圆弧面完全贴合，接触线长度不小于齿厚的70%，否则会出现局部应力集中，加速齿面磨损。在实际应用中，这类轮件常被用在小型文具组装设备的料盘转位、自动售货机的货道切换机构、科普展品的运动演示单元里，相比传统的马尔他槽轮，它的传动过程更平缓，启停瞬间的角加速度更小，不会产生明显的冲击噪音，适合对运行静音有要求的民用类小型设备。设计时齿槽的圆弧半径与拨盘销的半径采用1.2:1的比例设计，既保证啮合过程中的滑动顺畅，又不会出现传动空程，每个齿的根部都做了R0.5mm的圆角处理，

　　避免应力集中导致的齿根断裂，即使采用PLA材质3D打印制作，也能承受上万次的循环传动而不出现损坏。轮体的外缘齿形采用等距分布设计，每个齿的周向夹角误差控制在±0.1度以内，保证每次转位的角度精度，适合对工位定位精度有一定要求的场景，配合定位阻尼机构，可实现转位后的重复定位精度在±0.2度以内，满足大部分小型自动化设备的定位需求。需要注意的是，这类轮件不适合高速连续传动场景，最高工作转速建议不超过60rpm，转速过高会导致齿面与拨盘销的磨损加剧，同时会增大启停冲击，反而失去其平缓传动的优势；在负载较大的场景下使用时，可将轮体材质更换为POM或尼龙，通过机加工方式制作，齿面做抛光处理，可进一步降低摩擦系数，提升使用寿命。
