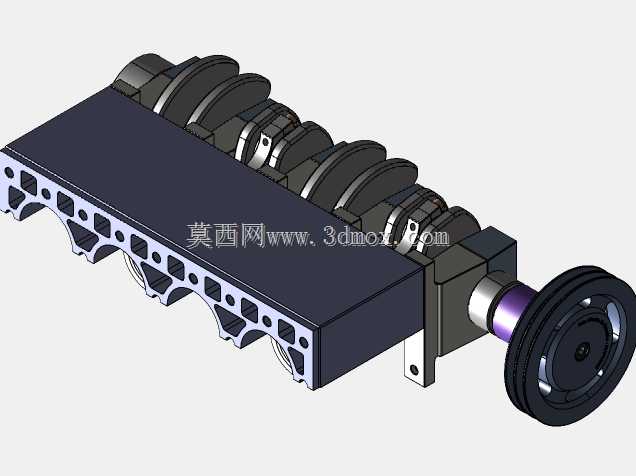

这套直列四缸动力单元的仿真结构,核心围绕内燃机核心做功逻辑搭建,可直接用于动力总成教学演示、结构原理验证场景,也能作为整车动力舱布局校核的参考基准,覆盖汽修实训、工科教学、整车前期概念开发等多个实际使用场景。从实际功能来看,这套结构完整还原了四缸机的做功传递路径,曲轴端预留的手摇轮结构可手动驱动整套机构运转,直观展示四个气缸对应曲柄的相位差、活塞往复运动与曲轴旋转运动的转换过程,能让观察者快速理解四缸机1-3-4-2的做功顺序逻辑,避免纯二维图纸讲解的抽象感。做这套结构设计的时候,首先要保证各缸曲柄的相位角度偏差控制在合理范围内,直列四缸机的相邻做功缸曲柄夹角为180度,设计时要先确定曲轴的主轴颈定位基准,
再依次排布四个连杆轴颈的位置,保证运转时的动平衡余量符合要求,避免手动驱动时出现卡滞或受力不均的问题。缸体部分采用了简化的龙门式缸体结构,侧壁预留的镂空减重孔既还原了量产缸体的加强筋布局逻辑,也能在仿真演示时清晰观察到内部曲轴、连杆的运动状态,不需要额外做剖面处理就能看到整套传动链的动作过程。安装边界方面,这套结构的缸体底部预留了统一的安装定位凸台,凸台上的安装孔位按照通用教学台架的固定间距设置,可直接固定在标准实训台架上,不需要额外加工转接板;曲轴输出端的轴径尺寸参考了小排量量产四缸机的前端轮系安装尺寸,若要拓展加装正时机构、前端附件轮系,可直接在现有轴端结构上做延伸设计,不需要改动原有曲轴的主体结构。外形尺寸上,
整套结构的长度方向沿着曲轴轴线排布,宽度方向以缸体两侧的安装凸缘为最大边界,高度方向从缸体下安装面到曲轴手摇轮的顶端预留了足够的操作空间,手动转动手摇轮时不会和台架安装面产生干涉。设计过程中特意简化了不必要的外围附件,比如去掉了气门机构、供油系统、冷却系统的冗余结构,把核心展示重点放在曲柄连杆机构的运动逻辑上,既降低了结构复杂度,也能让核心运动关系的展示更直观,适合原理类的演示场景使用。各运动副之间预留了合理的配合间隙,连杆大头和曲轴连杆轴颈的配合间隙按照仿真运动的公差要求设置,手动驱动时没有明显的松旷量,也不会因为间隙过小出现转动卡滞的问题;缸体上的曲轴主轴承座采用了分体式设计,和量产发动机的主轴承盖安装逻辑一致,拆解后可单独取出曲轴组件,方便讲解曲轴的结构组成与装配关系。
