V型六缸发动机排气歧管结构设计

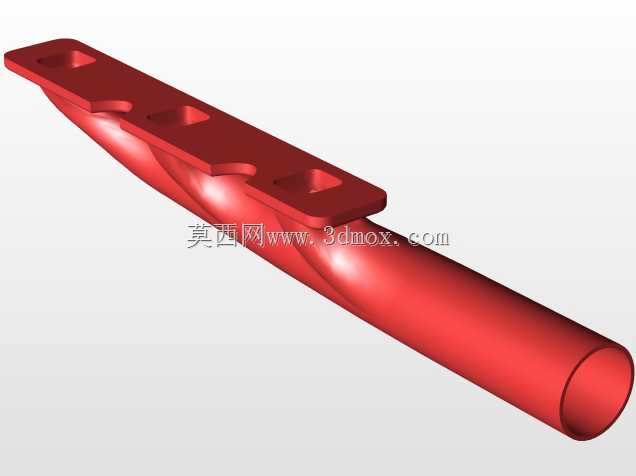

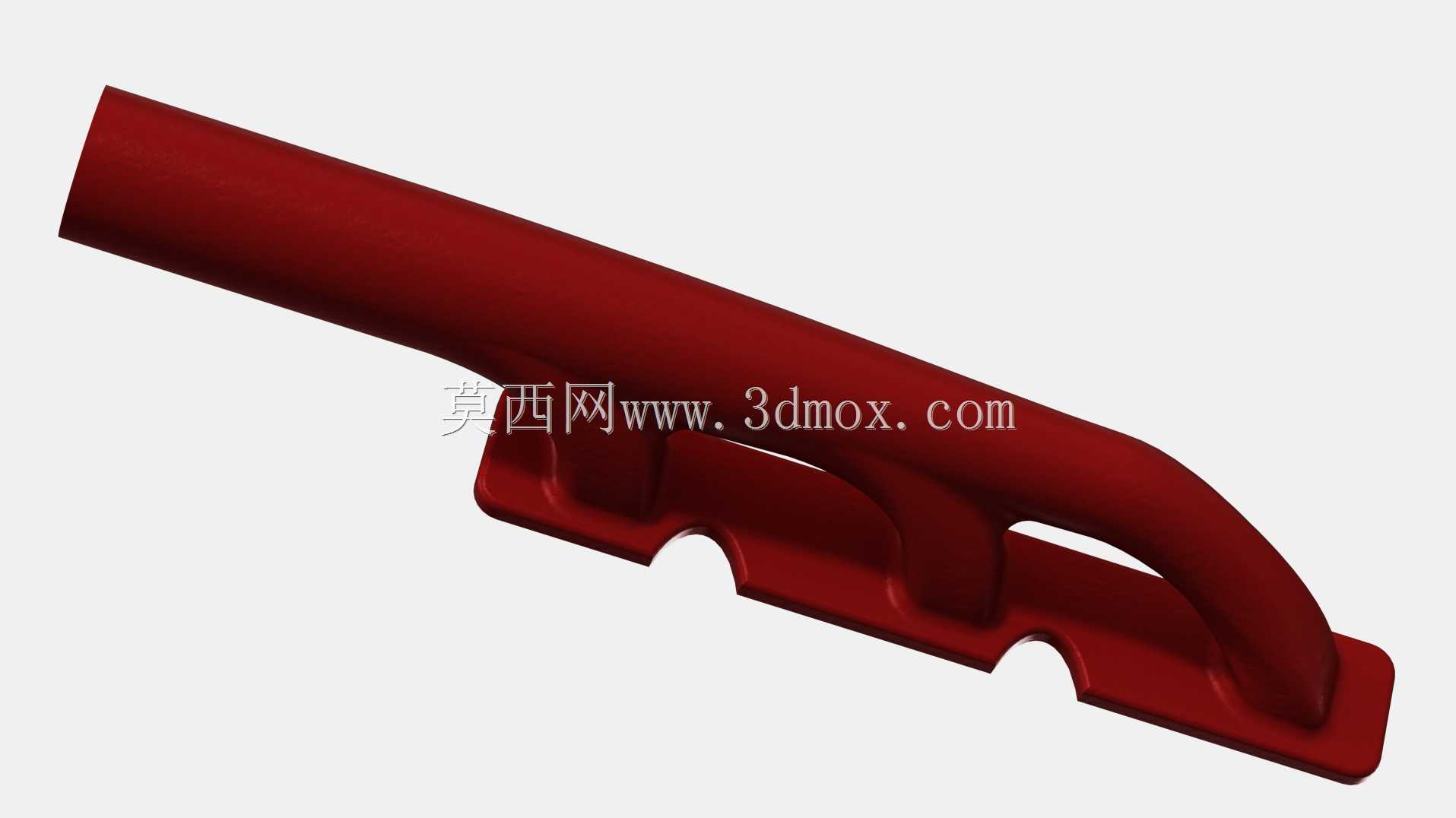

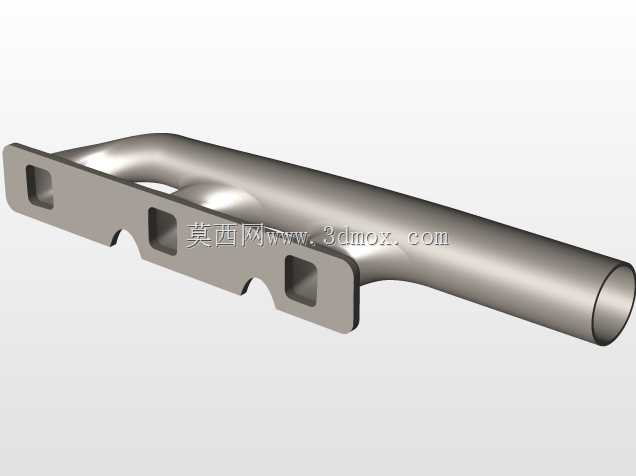

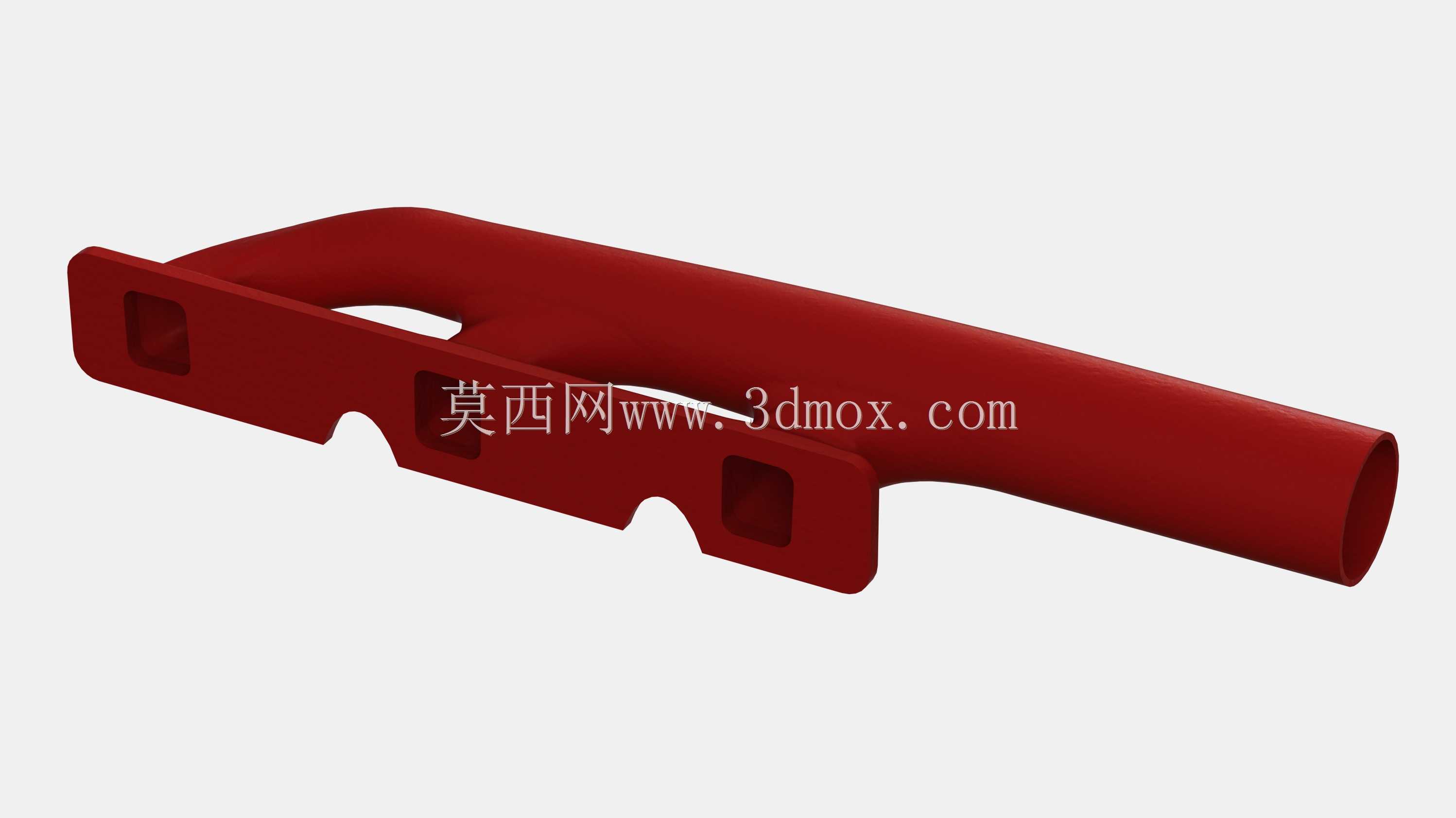

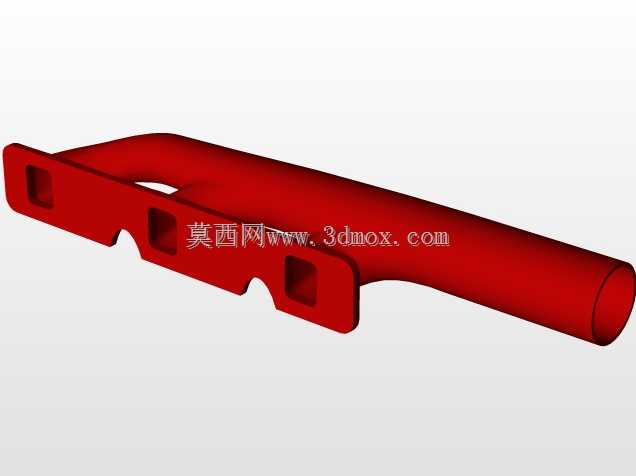

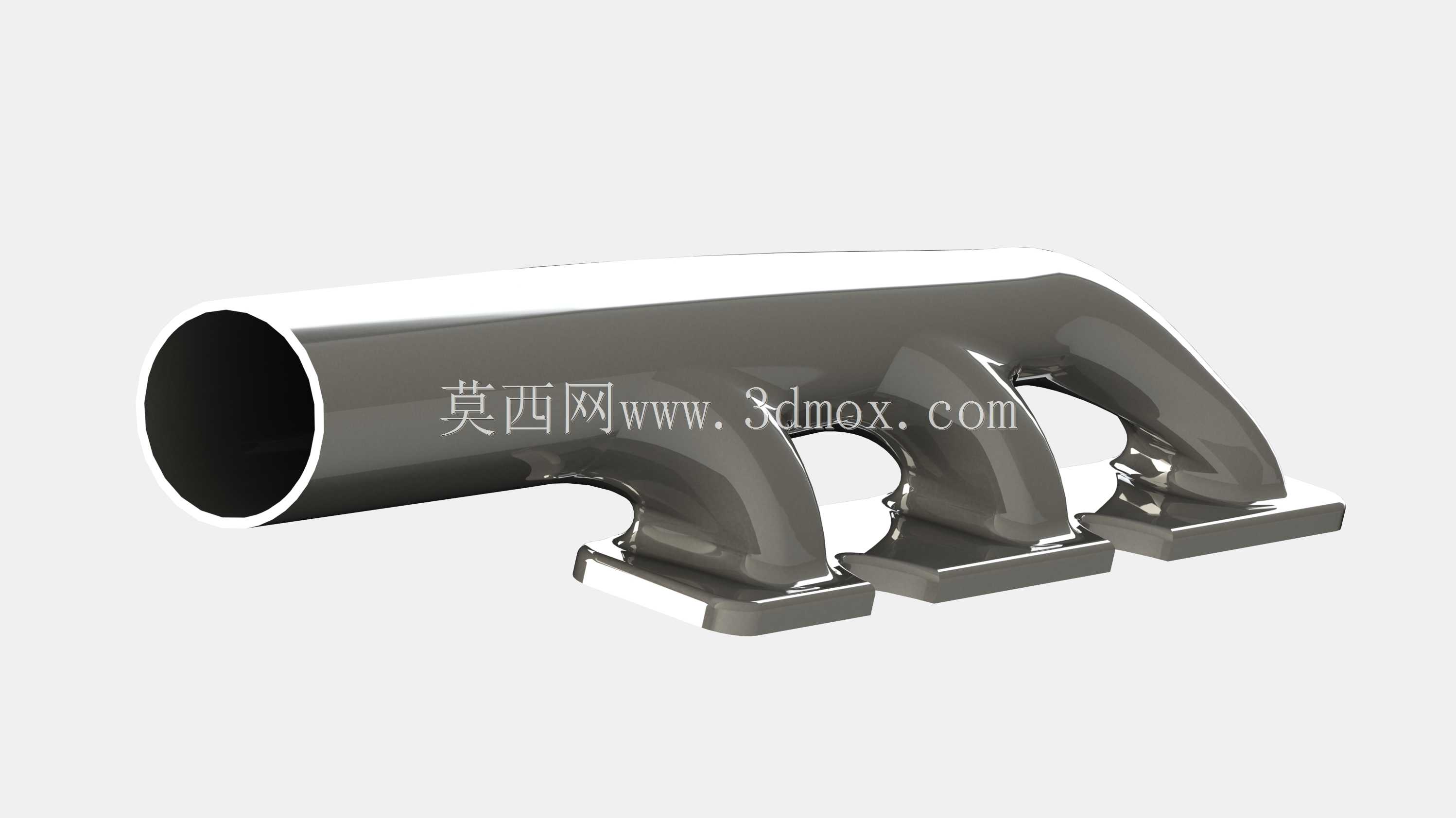

　　在车用内燃机的排气系统设计中，排气歧管是连接气缸盖排气道与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失以及各缸排气均匀性，尤其对于V型布局的六缸发动机而言，两侧缸体的排气路径规划、支管交汇角度的设定，都会直接干涉发动机的动力输出特性与排气背压表现。这款V6发动机用排气歧管采用单侧三缸交汇的集成式结构，对应V型发动机单侧列三个气缸的排气输出需求，整体采用等长支管的设计思路，尽可能缩小各缸排气到达总管的路径差，避免不同气缸的排气脉冲在交汇段形成相互干涉，减少排气倒流的风险，提升气缸的扫气效率。从实际安装场景来看，该歧管的三个支管法兰端面分别对应气缸盖侧的三个排气道接口，法兰面采用平面密封结构，

　　安装时需匹配对应的金属密封垫片，通过螺栓穿过法兰上的定位孔实现与缸盖的刚性连接，安装边界需预留足够的螺栓拧紧操作空间，同时要避开缸盖侧的水温传感器、点火线圈等周边附件的安装位置，避免出现装配干涉。歧管的总管段为大直径圆管结构，出口端对接三元催化器或者涡轮增压器的进气口，根据发动机的增压形式不同，该结构可适配自然吸气机型的排气导流需求，也可经过小幅调整匹配涡轮增压机型的涡端入口连接要求。在结构设计过程中，需要充分考虑排气过程中的高温热负荷影响，支管的弯曲半径采用大圆弧过渡设计，既可以降低排气流通阻力，也能减少高温气流在拐角处形成的局部热应力集中，避免歧管在长期冷热交变工况下出现开裂变形的问题。三个支管的交汇区域采用平滑的汇流结构，

　　没有突兀的截面突变，能够让各缸排出的高温废气顺畅汇入总管，减少气流紊流带来的排气噪声与能量损失。从功能特性上看，该排气歧管承担着将各缸燃烧后产生的高温废气有序导出的核心作用，其流道设计需要兼顾不同转速工况下的排气表现：在低转速区间，合理的支管长度可以利用排气脉冲效应提升气缸的扫气效果，改善低扭输出表现；在高转速区间，足够的总管通流面积可以降低排气背压，减少发动机的泵气损失，保障高转速下的动力输出顺畅度。设计过程中还需要考虑歧管本身的热膨胀补偿，整体结构的刚性分布经过优化，在法兰连接位置设置了对应的加强筋结构，既可以保证安装后的密封可靠性，也能允许歧管在高温工作时产生的微量热变形有足够的释放空间，

　　避免长期使用后出现法兰面翘曲导致的排气泄漏问题。在实际整车装配场景中，该歧管位于发动机舱内侧的V型缸体夹角侧方，周边需要预留隔热罩的安装空间，避免高温的歧管壁面对周边的线束、橡胶管路产生热辐射损伤，同时歧管的安装支架位置需要匹配发动机的悬置布局，降低发动机工作振动传递到排气系统产生的异响风险。对于三维建模从业者而言，这类歧管模型的构建需要重点关注各支管的中心线走向、法兰面的安装孔位精度、汇流段的曲面顺滑度，这些参数直接决定了后续结构仿真、流场分析以及加工开模的准确性，建模过程中需要严格对齐气缸盖排气道的接口坐标，保证支管入口与缸盖排气道的对接处没有台阶错位，避免实际使用中出现气流扰动或者密封失效的问题。
