双螺杆压缩主机啮合结构三维造型

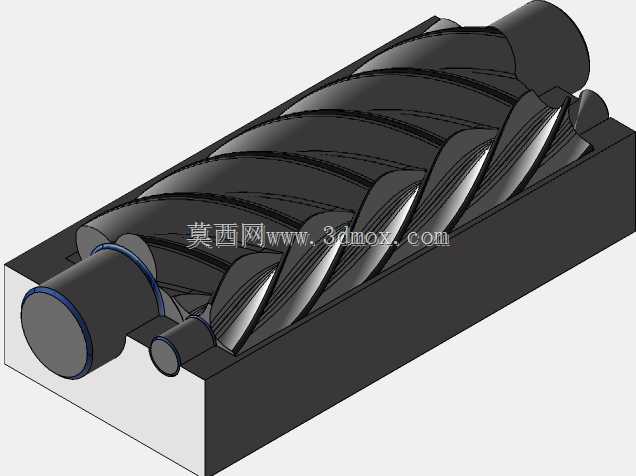

　　这套三维造型还原的是螺杆式压缩设备的核心工作段结构，也就是常说的压缩机主机机头部分，这类结构目前广泛应用在工业气源供给、制冷循环、工艺气体增压等场景，从工厂车间的集中供气站，到商用中央空调的制冷机组，再到油气开采环节的伴生气增压输送，都能见到同结构原理的设备在运行。不同于活塞式压缩的往复做功形式，螺杆压缩依靠一对相互啮合的阴阳转子在腔体内的同步回转，完成齿间容积的吸气、封闭、压缩、排气全流程，整个做功过程连续无脉冲，运行振动远低于往复式设备，这也是当前中大容量气源场景优先选用螺杆主机的核心原因。从造型呈现的结构来看，阴阳转子的型线是整个设计的核心，图中可见的螺旋齿面并非等距普通螺纹，而是经过型线优化的不对称齿形，

　　阳转子齿数少于阴转子，二者啮合时间隙控制在极小范围，既不能出现齿面干涉卡滞，也要尽量减少压缩过程中的气体内泄漏，实际生产中这个啮合间隙通常会根据运行工况的热膨胀量预留补偿值，避免设备热态运行时出现转子擦碰。转子两端的轴段结构分别对应不同功能，伸出腔体的轴端是动力输入侧，用来连接原动机的传动结构，藏在腔体内部的轴段则用来装配轴承与轴封，轴承承担转子运行的径向与轴向载荷，轴封则负责阻隔腔体内高压气体向外泄漏，同时防止外部润滑油或者杂质进入压缩腔。包裹转子的腔体结构并非简单的直筒型腔，腔体的内壁型面是和转子齿顶圆完全贴合的，吸气端和排气端分别开设对应角度的吸排气口，开口的位置、形状、通流面积直接决定了设备的内压缩比，

　　设计时需要匹配额定工况下的排气压力，避免出现过压缩或者欠压缩带来的额外功率损耗。从安装边界来看，这类主机的腔体通常采用整体铸铁或者铸钢材质加工，底部的安装平面需要加工出定位基准面，安装时要保证主机轴线和驱动电机轴线的同轴度误差在允许范围内，否则会造成轴封偏磨、轴承异常载荷，大幅缩短设备使用寿命。转子的螺旋升角、长径比是决定设备排气量的核心参数，同等转子直径下，长径比越大、螺旋升角匹配越合理，单位时间内的输气量就越高，但对应的转子加工精度、腔体装配精度要求也会同步提升。实际选型应用中，这类螺杆主机的结构设计还要考虑润滑方式，喷油式螺杆主机需要在腔体上开设喷油孔，将冷却润滑油喷入压缩腔，同时起到冷却压缩气体、密封啮合间隙、

　　润滑齿面的作用，而无油螺杆主机则需要在转子表面做特殊涂层处理，依靠同步齿轮保证转子啮合间隙，腔体内不接触润滑油，用来输出无油的压缩气体。这套三维造型完整呈现了转子啮合状态、腔体包容结构、轴端伸出形式，不管是做主机结构的教学演示，还是做新机型开发的结构参考，都能直观展现螺杆压缩的核心做功原理，建模时还原的齿面啮合关系，也能用来做运动干涉检查、容积效率仿真的基础模型，帮助设计人员快速验证型线设计的合理性，减少实物样机的试错成本。在实际设备运维场景中，这类核心结构的三维模型也能用来指导检修装配，帮助维修人员清晰理解转子装配的相位关系，避免回装时出现转子错位导致的盘车卡滞、运行异响等问题。
