双转子容积式压缩设备结构设计方案

　　在工业流体压缩与气体输送场景中，双转子结构的容积式压缩设备一直是中小流量高压比工况下的核心选型方向，这类设备依靠壳体内两个同步反向啮合的转子，在转动过程中不断改变腔体容积，完成进气、压缩、排气的连续循环，相比传统往复式压缩设备，它没有往复运动的惯性冲击，运行振动幅度更小，转速上限更高，同功率下的整机体积可以压缩30%以上，在气动工具供气、小型制冷循环、工艺气体增压、车载气源系统等场景都有广泛应用。

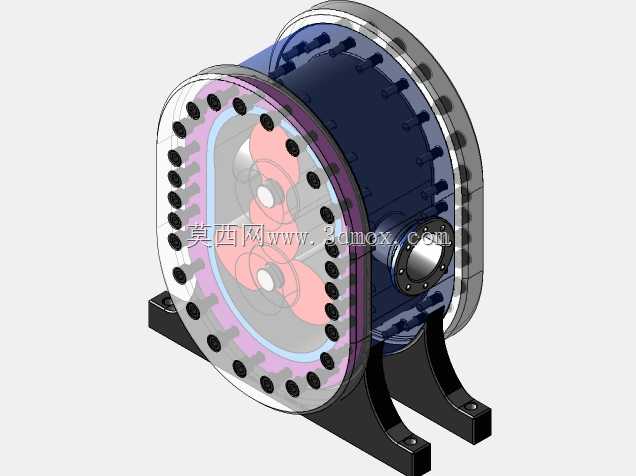

　　从结构设计逻辑来看，这套方案首先围绕转子啮合的密封间隙做了核心优化，两个转子的型线采用共轭曲线设计，转动过程中转子之间、转子与壳体内壁之间始终保持均匀的微米级间隙，既避免了金属接触磨损，又能最大限度减少压缩腔的气体泄漏，提升容积效率。壳体采用分段式拼接结构，外侧的端盖通过沿周向均匀排布的紧固件与主壳体连接，这种排布方式可以让端盖的压紧力均匀分布在密封面上，避免局部应力集中导致的密封失效，同时也方便后期拆解维护转子与内部轴承组件。壳体侧面预留的径向接口为压缩气体的排气通道，接口处做了加厚法兰凸台结构，能够直接对接标准管路，不需要额外加装转接构件，减少管路连接的泄漏点。

　　设备的支撑结构采用下置式双支座设计，两个支座分别布置在壳体重心的前后两侧，支座底部带有安装通孔，安装时可以通过螺栓直接固定在设备机架或者混凝土基础上，安装面的平面度公差控制在0.1mm以内，能够避免安装时的附加应力导致壳体变形，影响转子的转动间隙。支座与壳体的连接部位做了圆弧过渡结构，能够分散设备运行时的振动载荷，避免长期运行出现连接部位的疲劳开裂。从安装边界来看，整机的径向尺寸以转子中心为基准，壳体最大外圆轮廓不超过支座安装孔的横向跨度，轴向尺寸上两端端盖的外凸距离小于支座的纵向支撑长度，安装时不需要额外预留过大的周边空间，在紧凑型设备集成场景中适配性更强。

　　在功能特性设计上，这套结构没有设置复杂的进排气阀组，进排气口直接开设在壳体的对应位置，依靠转子转动过程中的位置变化自动完成配气，相比带阀组的压缩设备，易损件数量大幅减少，日常维护只需要定期检查轴承润滑状态与紧固件的预紧力即可，运行维护成本更低。转子的转轴两端采用滚动轴承支撑，轴承座直接集成在两侧端盖上，装配时可以通过端盖的加工精度保证轴承的同轴度，减少转子转动时的径向跳动，进一步降低运行噪音与磨损速率。壳体外侧的加强筋结构沿周向均匀布置，既能够提升壳体的承压能力，在同等壁厚下让壳体的耐压强度提升40%左右，又可以作为散热结构，增加壳体与空气的接触面积，把压缩过程中产生的热量通过壳体自然散发出去，在小功率运行场景下甚至不需要额外加装冷却系统，简化整机配套结构。

　　从实际选型适配角度来说，这种双转子结构的压缩设备适合输送不含固体颗粒的洁净气体，运行时的压力脉动比螺杆式压缩设备更小，输出气流更平稳，在对气源稳定性要求较高的精密气动控制场景中优势明显。设计过程中已经充分考虑了装配工艺性，所有零部件的加工基准统一，转子组件可以单独做动平衡校正后再装入壳体，端盖与主壳体的连接采用定位销做周向定位，装配时不需要反复调整位置，能够有效提升装配效率，降低批量生产的工艺成本。整体结构没有采用特殊的非标定制构件，大部分紧固件、轴承都可以选用标准件，后期备件采购与替换难度低，适合通用工业场景的长期稳定运行。
