多自由度球面旋转传动机构设计

　　这套球面旋转传动结构，核心是依托球面副的全向回转特性，实现空间内多维度的角度调整与动力传递，在工业自动化变位工装、精密光学设备云台、医疗器械姿态调整机构、特种机器人关节等场景中有着广泛的适配性。不同于常规单轴回转支承仅能绕固定轴线转动，该结构通过三组沿球面周向均布的铰接摆臂组件，配合中心球面转子，可实现绕X、Y、Z三个正交轴线的独立转动与复合联动，输出端的姿态调整范围可覆盖±45度的锥角空间，完全满足多数需要空间姿态调整的工位需求。从实际使用场景来看，在自动化焊接变位机上应用时，该结构可带动待焊工件完成任意角度的翻转与回转，让焊缝始终处于最佳施焊位置，避免传统单轴变位机需要多次装夹调整的问题，大幅提升复杂结构件的焊接效率与成型质量；

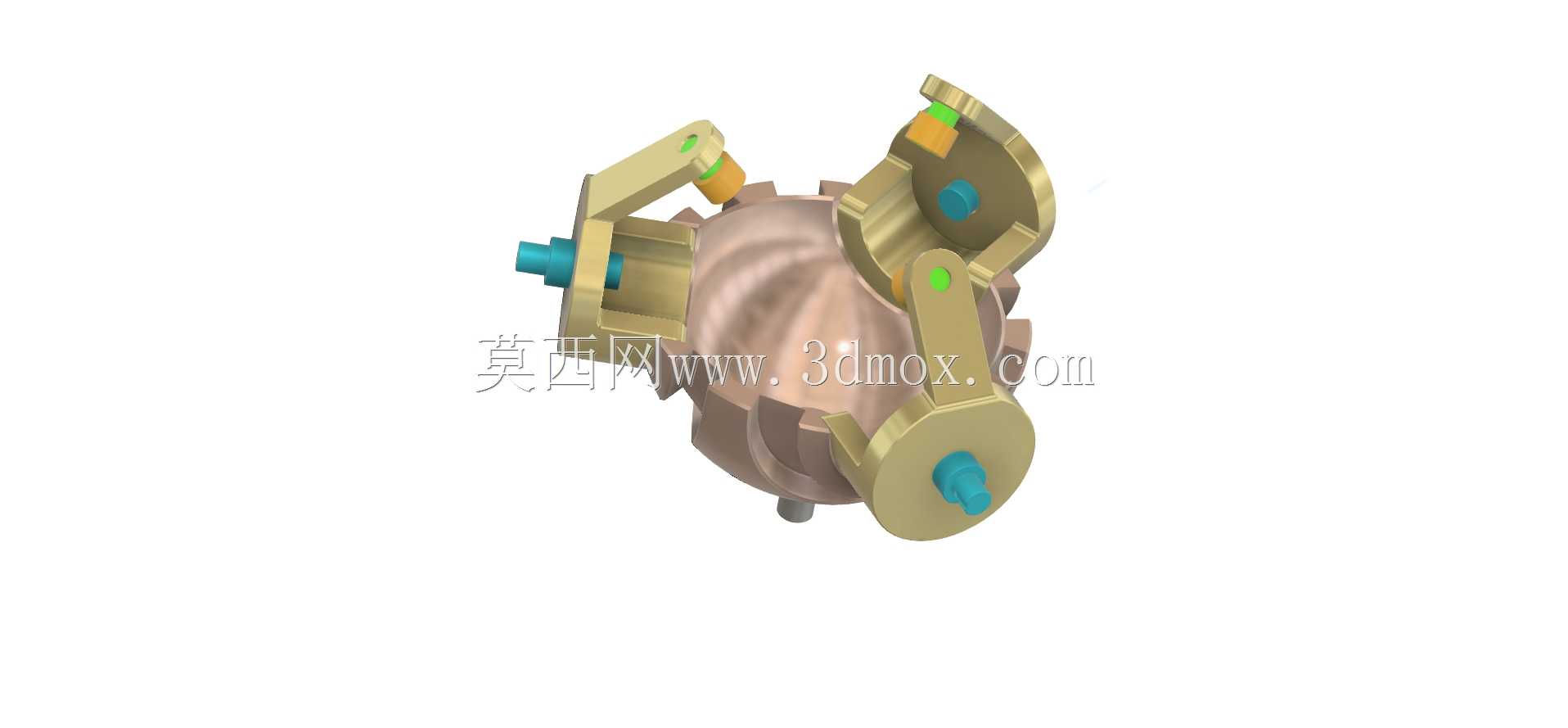

　　在精密检测设备的载物台应用中，球面传动的无背隙特性可保证微米级的角度调整精度，配合伺服驱动可实现被测件的多角度自动扫描检测，无需人工反复调整装夹角度。结构设计上，中心采用整体式铜合金球面转子，表面经研磨处理粗糙度达到Ra0.8，与外部的三组摆臂上的弧形支撑块形成面接触配合，相比传统球头柱塞的点接触支撑，接触应力降低60%以上，可承受更大的径向与轴向复合载荷，额定静载荷可达12kN，动载荷工况下额定寿命不低于10000小时。三组摆臂沿球面赤道面呈120度均布，每个摆臂通过铰接销轴与外部固定机架连接，摆臂末端的弧形支撑块内嵌自润滑复合材料衬垫，无需额外加注润滑脂即可长期维持低摩擦系数，摩擦系数稳定在0.05-0.08之间，

　　避免长期运行后出现磨损卡滞。摆臂上集成的弹性预紧组件可自动补偿衬垫磨损产生的间隙，保证整个传动链始终保持零背隙状态，在频繁正反转的工况下不会出现回程误差，角度重复定位精度可控制在0.02度以内。安装边界方面，整套机构的最大外轮廓直径为180mm，中心球面转子直径为100mm，安装法兰采用标准止口定位，止口直径80mm，均布6个M8安装螺栓孔，孔位分布圆直径120mm，输入端可适配42/57系列标准伺服电机或步进电机，通过同步带轮或直连方式驱动摆臂摆动，输出端采用标准M10螺纹接口连接负载，可直接替换同规格的传统回转台，无需对原有设备的安装结构做大幅改动。设计过程中重点考虑了不同工况下的受力均衡性，

　　通过有限元仿真对摆臂结构做了拓扑优化，在保证结构刚度的前提下将摆臂重量降低了32%，减少了运动过程中的转动惯量，提升了动态响应速度；球面转子内部设计有中空走线通道，直径20mm，可方便布置传感器线缆、气路管路，避免设备运行过程中出现线缆缠绕拉扯的问题，适配需要在输出端集成气动夹具、视觉传感器的应用场景。在防护设计上，摆臂与球面转子的配合间隙处设置有双唇式密封圈，可阻挡粉尘、切削液进入配合面，在工业车间的多尘、多油污环境下可稳定运行，防护等级达到IP54，无需额外加装防护外罩即可直接用于生产现场。
