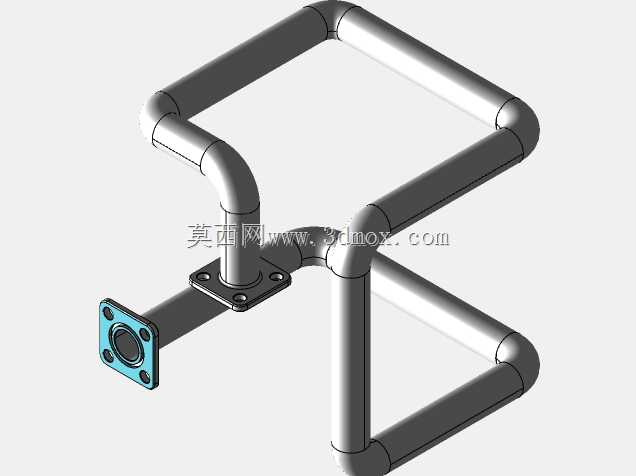

带法兰接口弯折连通骨架管路结构

　　这类多弯折骨架式管路结构，常应用在狭小安装空间内的流体输送场景，比如紧凑型动力单元的油路布设、小型实验装置的气路连通、集成式设备内部的冷却介质导流，区别于常规直管拼接的管路，它通过连续的弯管成型减少了接头数量，从根源上降低了多接口带来的泄漏风险。从结构设计逻辑来看，整个管路采用等径管材弯折成型，所有弯折段的弯曲半径统一匹配管材外径的1.5倍，这个曲率取值既不会因为弯度过小造成管材内壁褶皱、通径缩窄影响介质流速，也不会因为弯度过大占用过多安装空间，刚好适配紧凑布局的安装需求。管路的两个连通端都配置了方形法兰接口，法兰盘上的四个安装孔采用对称分布设计，孔位公差控制在±0.1mm范围内，安装时可以快速对接配套的法兰座，

　　不需要额外调整管路角度就能完成对位锁紧，法兰密封面预留了标准密封槽，可适配O型圈或者平垫片实现端面密封，耐受常规工况下的压力波动。整个管路的空间走向是经过安装边界校核的，所有外轮廓的突出部分都避开了周边设备的运动部件，比如在配套小型动力单元使用时，管路的弯折段刚好绕开了电机的散热风罩、油泵的调节旋钮位置，不会和周边零部件产生装配干涉，管路的固定点设置在弯折处的加强位置，通过配套的管卡可以直接固定在设备的安装基板上，不需要额外设计支撑支架，减少了装配时的零件数量。从介质流通特性来看，连续弯折的内壁没有突兀的变径或者直角拐点，介质在管路内流动时的局部阻力更小，相比采用直角接头拼接的同走向管路，压损可以降低30%左右，

　　对于输送粘度较高的液压油或者对压力损失敏感的低压气体场景，这种结构的优势会更明显。设计过程中首先确定了两端法兰的安装坐标，再根据周边的避让空间反推管路的空间走向，每一段直管段的长度都经过冗余校核，既保证弯折加工时的工艺可行性，也预留了后期维护时的拆装操作空间，法兰和管材的连接采用满焊工艺，焊后经过打磨处理消除焊渣凸起，不会出现应力集中的薄弱点，整个管路的壁厚均匀一致，能够耐受常规工况下的介质压力，不会因为长期振动出现焊缝开裂的问题。在实际选型适配时，只需要核对两端法兰的安装孔距、管路的整体外轮廓尺寸，确认和安装空间的边界没有冲突，就可以直接替换同规格的拼接管路，不需要重新布设管路走向，能够大幅缩短设备的装配调试周期，尤其适合小批量定制化设备的内部管路集成，减少现场配管的工作量。
