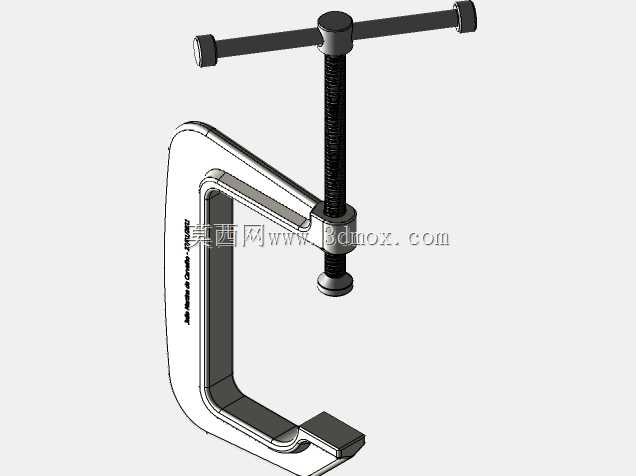

T型螺杆式手动C型夹紧工装结构

　　在日常的机械加工、小型工件装配、木工粘接固定、钣金件临时定位等场景里，这类C型结构的手动夹紧工具是一线作业台旁出镜率极高的工装，不需要外接气源、电源，纯机械结构的传动方式让它在无动力供应的户外维修、零散工位作业场景下也能稳定发挥作用，不会因为管线限制影响作业范围。从结构设计逻辑来看，整体采用C型开口的框架作为主体承载结构，这种开口构型能让夹具从工件侧方直接卡入作业位置，不需要从工件端部穿套，适配更多不规则外形工件的装夹需求，框架的弧形过渡段做了等强度的截面设计，在夹紧受力时，应力会沿着C型框架的弧形轮廓均匀分散，不会在转角位置出现应力集中导致框架断裂或塑性变形，日常使用中即便施加较大的夹紧力，框架的开口形变量也能控制在极小范围内，

　　保证装夹的稳定性。顶部的传动部分采用T型手柄搭配梯形传动螺杆的结构，T型手柄的横向杆长度经过力臂优化，操作人员单手就能施加足够的旋转扭矩，不需要额外加力杆辅助，梯形螺杆的传动具备自锁特性，当夹紧力达到作业需求后停止旋转手柄，螺杆不会因为工件的反作用力出现自行回松的情况，不需要额外增加锁止结构就能保持持续的夹紧力，螺杆下端的压头做了可小幅摆动的活动设计，在夹持表面存在轻微倾斜的工件时，压头能自动贴合工件表面，不会因为接触面倾斜出现压痕偏移、夹紧力局部集中的问题，同时压头端面做了防滑处理，夹紧过程中不会出现工件滑移错位的情况。从安装与使用的边界尺寸来看，这类夹具的C型开口深度决定了它能夹持的工件边缘宽度，

　　开口的最大张开量决定了可适配的工件厚度范围，在做工位布局规划时，只需要预留出手柄旋转的操作空间即可，不需要额外预留管线连接、动力单元放置的位置，整体占用的工作台面面积极小，零散存放时也可以通过C型框架的开口挂在工位旁的工具挂板上，取用十分方便。在实际功能表现上，它的夹紧力调节范围很宽，轻旋手柄就能提供较小的预紧力，适合粘接工件的临时固定，避免压力过大导致粘接剂被过度挤出影响粘接强度；加大手柄旋转力度后就能提供足够大的刚性夹紧力，适合小型钻削、打磨作业时的工件固定，能抵消加工过程中的切削振动，避免工件移位导致加工尺寸超差。和快速夹具相比，这种螺杆传动的C型夹夹紧行程更长，不需要根据工件厚度频繁调整夹口的初始位置，

　　旋转手柄就能适配整个行程范围内的不同厚度工件，操作步骤更简洁；和气动、液压夹紧装置相比，它的结构没有密封件、易损件，日常维护只需要定期在螺杆螺纹位置涂抹少量润滑脂，就能保证长时间的传动顺畅，使用寿命远高于带动力元件的夹紧装置，在小批量多品种的零散加工作业场景下，综合使用成本更低。设计过程中，框架部分的截面尺寸是经过受力校核的，在最大夹紧力工况下，框架的最大应力值远低于常用碳素结构钢的屈服强度，保证反复装夹使用后不会出现框架开口扩张、夹持精度下降的问题，螺杆的螺纹牙型也做了耐磨处理，频繁旋转使用也不会出现螺纹滑牙的情况，压头和螺杆的连接位置采用间隙配合的铰接结构，长期使用后即便压头出现磨损，也可以单独更换压头，不需要整体报废夹具，进一步降低了长期使用的成本。在装配作业场景里，它可以用来临时固定两个待铆接、待螺纹连接的工件，保证连接过程中两个工件的配合位置不会偏移；在焊接维修场景里，它可以夹持待焊的小型钣金件，避免焊接过程中工件受热变形移位；在木工加工作业里，它可以用来固定拼接的木料，等待胶水固化的过程中不需要人工持续施压，能有效降低作业人员的劳动强度。
