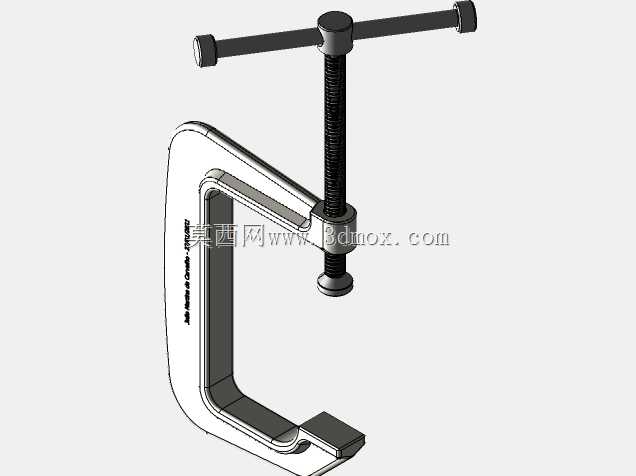

工业级G型螺旋压紧手动夹钳结构

　　在日常的机加工工位、钣金装配现场、木工拼接作业以及小型工件的粘接固定工序里，这类G型结构的手动夹钳是出镜率极高的辅助工装，和台虎钳的固定安装属性不同，它不需要提前锁死在工作台面上，可随工件的摆放位置灵活挪动，适配多场景的临时夹持需求。从结构设计逻辑来看，整个夹钳采用C型开口的一体式框架作为承载主体，框架截面做了等强度的变厚度处理，在螺杆受力的承压侧以及开口底端的支撑位置适当加厚，非受力区域做了轻量化的壁厚缩减，既保证夹持作业时框架不会出现过量的弹性形变，又不会让整体重量过大增加手持操作的负担。顶端的施压组件采用梯形传动螺杆，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长时间承受轴向压紧力也不会出现滑牙问题，

　　螺杆顶端加装了T型的转动手柄，手柄两端做了防滑的滚花处理，操作人员不需要额外借助扳手类工具，单手就能转动手柄施加足够的压紧力，螺杆底端的压头做了可自由转动的活动连接设计，压紧过程中压头会随工件表面自动找平，不会因为螺杆转动带动工件移位，也能避免硬接触刮花工件的待加工表面。从实际使用的边界尺寸来看，这类夹钳的开口深度和最大开口行程是选型时的核心参考指标，常规款的最大开口距离可覆盖100-150mm的工件厚度范围，喉深尺寸控制在60-80mm区间，能够满足大部分小型板材、方管、型材的叠层夹紧需求，框架整体的外轮廓没有突出的尖锐棱角，所有边角都做了R2-R3的倒钝处理，作业过程中不会剐蹭操作人员的工作服或者皮肤。在功能特性上，

　　它的夹紧力可通过手柄的转动圈数自由调节，针对薄铝板、塑料件这类易变形的工件，可适当减小压紧力避免工件压痕变形，针对钢板焊接、实木拼接这类需要大夹紧力的场景，可适当加力保证接合面完全贴合无间隙，螺杆表面做了发黑防锈处理，日常存放接触车间的切削液、水汽也不容易出现锈蚀卡滞，框架主体采用铸铁一体铸造成型后做了抛丸喷漆处理，整体刚性足以承受最大1500N左右的轴向夹紧力，不会出现框架断裂或者开口撑开的失效问题。不同于气动、液压类的夹紧工装，这类纯机械结构的手动夹钳不需要外接动力源，在没有气源、电源的户外维修现场、临时装配点位都能正常使用，维护成本极低，日常只需要定期在螺杆螺纹位置涂抹少量润滑脂，就能保证传动顺畅无卡滞。

　　很多工装设计人员在做小型焊接工装、粘接定位工装的时候，也会参考这类夹钳的结构逻辑，把C型框架集成到专用工装的基板上，搭配快速压头实现工件的快速定位夹紧，它的受力路径非常清晰，操作人员转动手柄带动螺杆轴向进给，压力通过底端压头传递到工件表面，反作用力直接由C型框架的整体结构承担，没有多余的传动损耗，力的传递效率非常高。在实际的装配作业场景里，经常会遇到多个工件需要临时固定配钻、配铰的情况，这时候不需要把工件搬到台虎钳位置，直接用这类夹钳把待加工的几个工件夹紧在就近的支撑面上，就能直接开展钻孔、铰孔作业，大幅减少工件搬运的辅助时间，尤其是针对大型钣金件的局部拼接，台虎钳根本无法装夹大尺寸的工件，这类可灵活移动的手动夹钳就能发挥出极强的适配性，多个夹钳配合使用就能在大工件的不同点位同时施加夹紧力，保证拼接缝隙均匀一致。设计这类夹钳的三维结构时，需要重点校核C型框架开口位置的弯曲应力，保证在额定最大夹紧力下，框架的开口变形量控制在0.1mm以内，避免因为框架变形导致夹紧力不足，同时螺杆的螺纹长度要预留足够的安全行程，保证最大开口位置时螺杆和螺母的啮合扣数不低于5扣，防止螺纹受力过大脱扣，活动压头和螺杆的连接位置要设置限位结构，防止压头在使用过程中脱落丢失，T型手柄和螺杆的连接采用过盈配合加横销固定，避免大扭矩转动时手柄和螺杆之间出现相对转动打滑。
