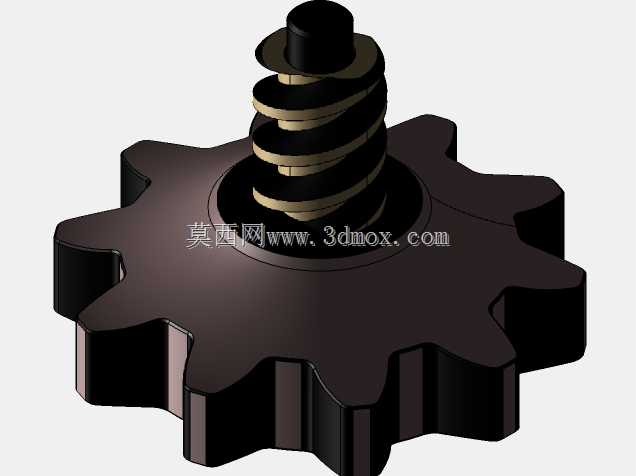

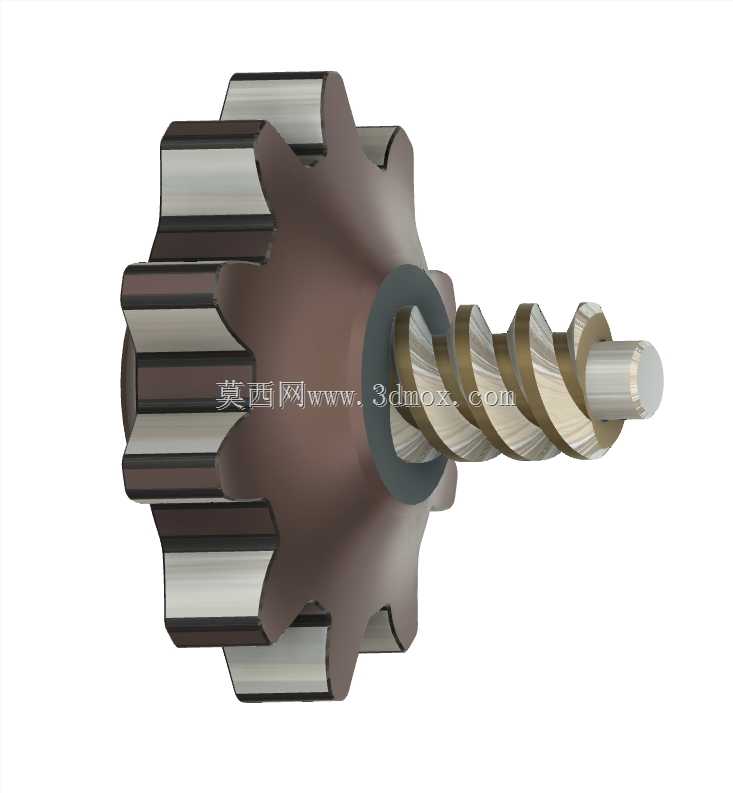

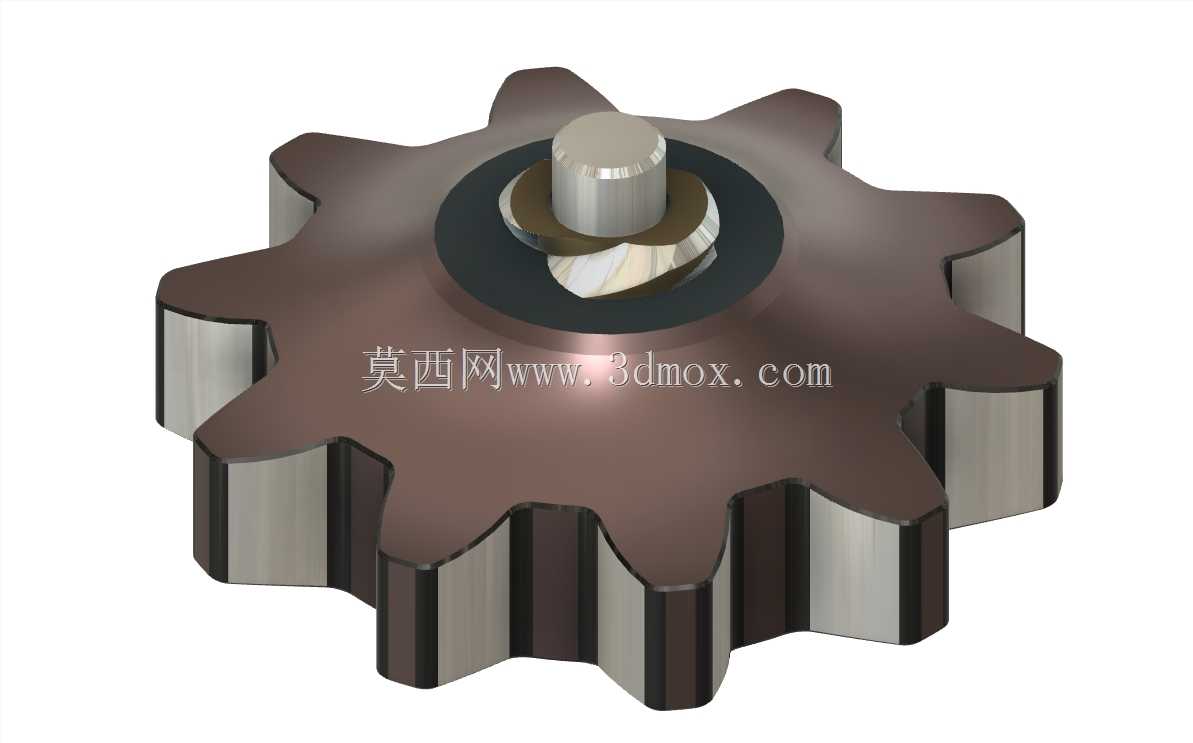

带偏心销轴的直齿传动轮结构展示

　　这类带偏心销轴的直齿传动轮，常出现在小型间歇进给机构、轻工包装设备的分度单元、小型农机的调速联动结构里，和常规同轴固定的齿轮不同，偏心销轴的设计让它在完成定比啮合传动的同时，能输出小幅的周期性往复位移，不用额外加装凸轮构件就能实现复合动作，能大幅简化紧凑型设备的内部传动链路。从实际装配场景来看，这类齿轮的齿部采用标准渐开线齿形，齿顶做了微小的倒角处理，避免装配啮合时出现齿顶卡滞，也能减少啮合初期的冲击磨损，齿宽尺寸控制在适配小型传动箱的安装空间范围内，不会占用过多的轴向布局位置，中心的销轴安装孔与偏心轴段采用过盈配合公差，轴端预留的卡簧槽可以加装轴用挡圈，限制齿轮工作时的轴向窜动，保证啮合齿面的接触面积始终维持在设计区间内。

　　设计这类结构的时候，首先要匹配啮合副的中心距要求，偏心量的取值不能过大，否则会导致齿轮啮合时出现侧隙突变，引发传动卡顿甚至断齿问题，齿面的硬度处理要适配工作载荷，轻载工况下可以采用调质处理，有一定耐磨要求的场景可以做齿面高频淬火，保证长期运行的齿形精度。齿轮的轮毂部分做了台阶式设计，大直径的轮毂端面可以贴合传动箱的内壁限位，小直径的轴段穿过箱体壁后可以外接联动构件，不用额外加装轴套来调整轴向位置，减少装配时的零件数量。实际选型应用时，要注意安装边界的预留，齿轮转动到偏心轴最远点时，齿顶圆到周边固定构件的间隙要保留至少1.5倍模数的安全距离，避免转动过程中出现运动干涉，销轴的同轴度公差要控制在0.02mm以内，

　　否则会导致齿轮啮合时出现周期性的径向跳动，引发传动噪音和齿面偏磨。这类结构的优势在于把齿轮的旋转传动和偏心轴的往复驱动整合在一个构件上，在空间受限的小型设备里，能替代“齿轮+凸轮”的分体式结构，减少传动链的累计误差，提升机构的运行稳定性，比如在小型封盒设备的送纸机构里，这类齿轮一边和动力输入齿轮啮合传递扭矩，一边通过偏心销轴带动摆杆完成纸坯的推送动作，整个机构只需要这一个核心传动件就能完成两个动作，装配调试的难度也比分体结构低很多。建模过程中要注意齿形参数的准确性，渐开线的生成要匹配对应的模数、压力角和齿数，偏心轴段的位置要严格按照设计的偏心距定位，轴和齿轮安装孔的配合面要标注清楚形位公差，避免加工出来的零件装配后出现偏心量偏差，

　　导致整个机构动作不到位。另外，齿轮的减重槽设计在轮毂和齿圈之间的辐板位置，在保证结构强度的前提下降低零件的整体重量，减少转动时的惯性冲击，适合高速间歇运转的工况，辐板的厚度要根据传递的扭矩大小核算，避免负载过大时出现辐板变形，影响齿形的啮合精度。
