多工位星型间歇旋转输送机构

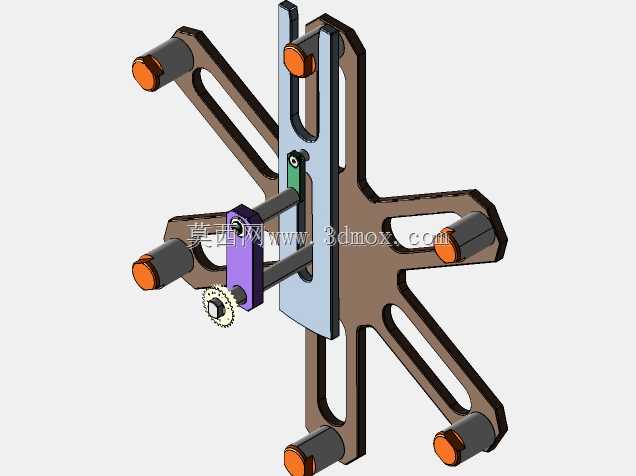

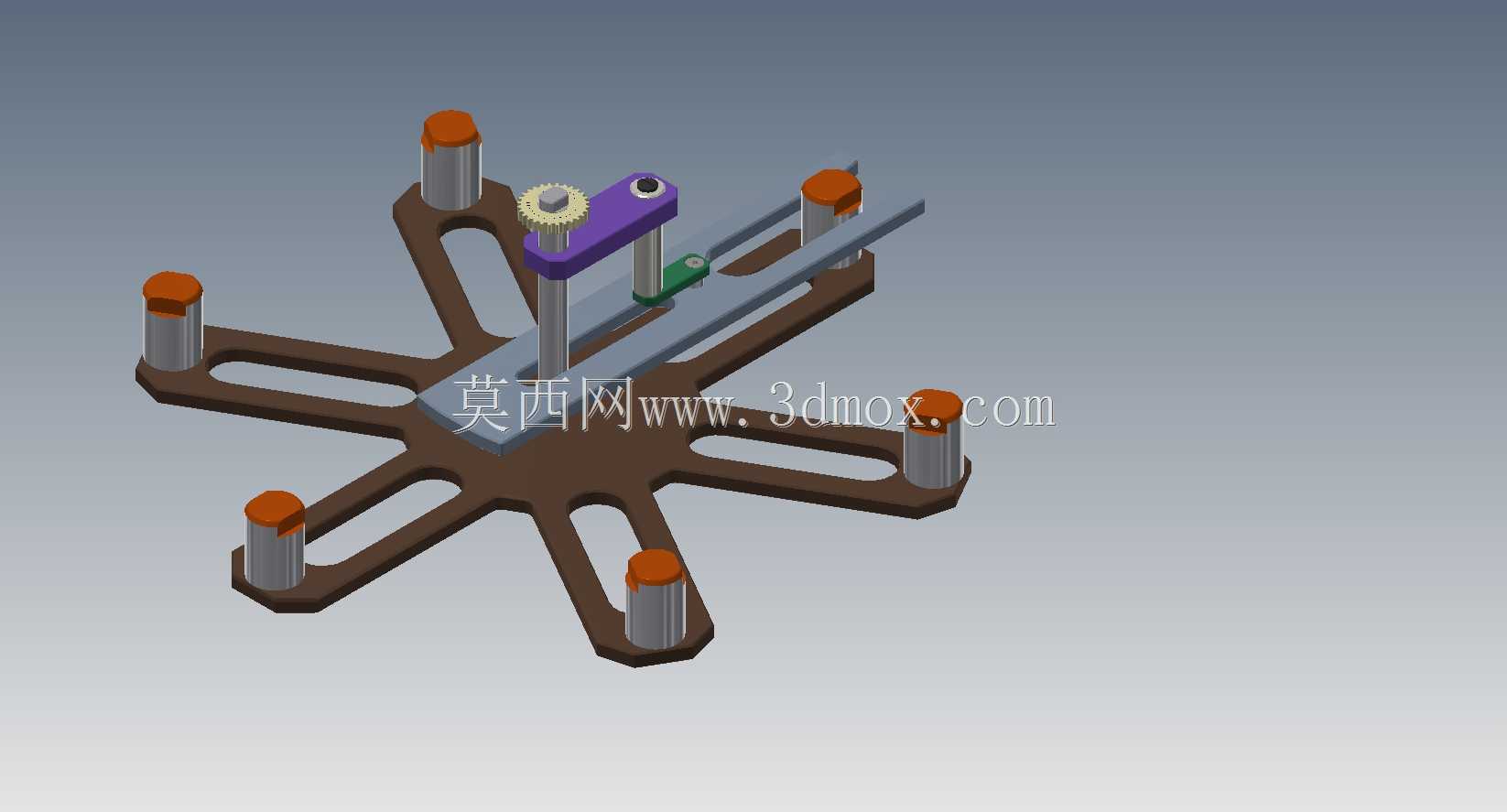

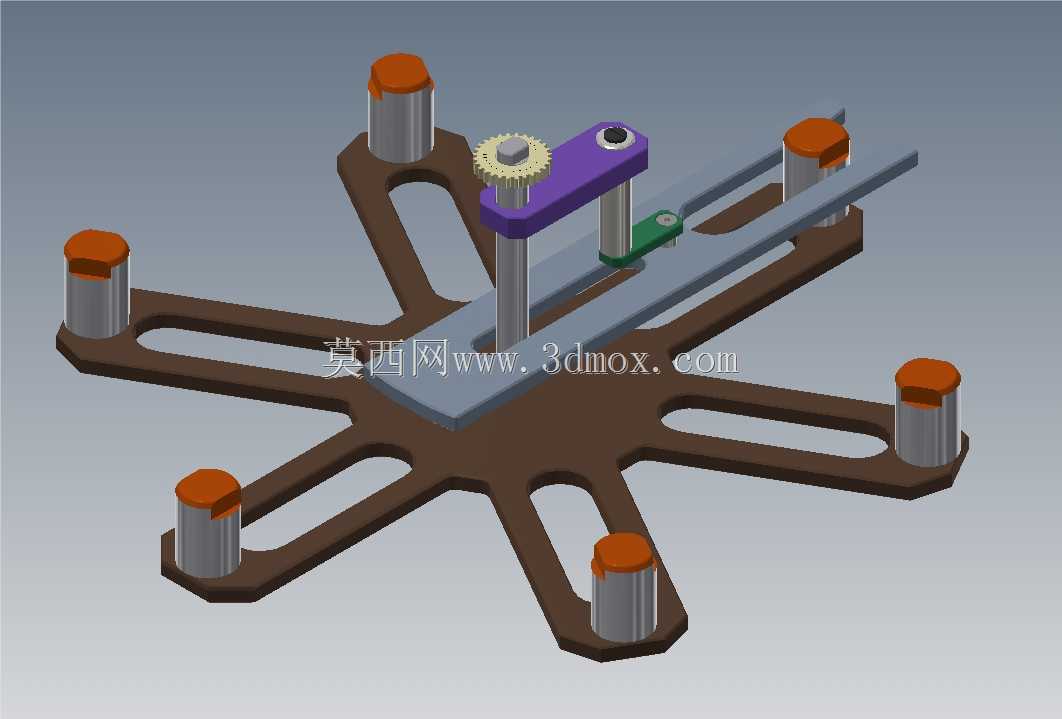

　　这套多工位星型旋转机构，常见于小型电子元器件组装、小五金件压装检测、日化用品灌装封尾这类需要多工序同步作业的轻载自动化产线，核心作用是在紧凑的设备占地范围内，完成工件在不同加工工位间的精准步进转位，替代传统直线输送线占用空间大、工位排布松散的问题。从结构布局来看，主体采用六工位星型放射状承载架设计，六个带定位柱的工位沿中心转轴均匀圆周排布，相邻工位间的夹角为60度，每个工位的定位柱顶端做了防滑限位结构，可直接承托带定位孔的工装治具，治具随承载架同步转动，不需要额外的二次定位结构就能保证工位重复定位精度控制在0.1mm以内，适配大部分轻载装配工序的精度要求。驱动部分采用齿轮啮合传动结构，

　　中心转轴上固定的从动齿轮与驱动端的主动齿轮直接啮合，主动齿轮连接间歇驱动单元，可根据产线节拍需求调整每次转位的停顿时间，转位过程平稳无明显冲击，不会导致工位上的小型工件出现移位掉落的问题。侧边设置的摆臂限位组件，会在承载架转位到位后卡入对应定位槽，避免承载架因惯性出现过转或者回转偏移，保证每个工位停留位置的一致性。安装边界方面，整套机构的最大回转直径由六个工位的外端距离决定，安装时需要在设备台板上预留对应直径的圆形安装空间，中心转轴的安装基准面需要与台板平面保持垂直，垂直度公差建议控制在0.02mm以内，避免转动过程中出现卡滞或者工位高低差超差的问题。驱动单元的安装位位于星型架的侧上方，不需要额外占用台板下方的空间，

　　对于台板下方需要布置气路、电路走线的紧凑型设备来说适配性更强。每个工位的承载面高度保持一致，可直接搭配上方的压装、检测、涂胶等执行模组使用，执行模组只需要做垂直方向的进给动作，不需要额外调整水平位置就能对准工位上的工件，能大幅缩减整线的调试周期。在实际工况适配中，这套机构单工位的额定承载在5kg以内，适合小型工件的多工序流转，转位速度可根据生产节拍调整，最快可实现每秒钟一次工位切换，停顿时间可根据单工序的作业时长自由设定，不需要更换结构件仅通过驱动参数调整就能适配不同的生产需求。星型架的主体采用一体式加工成型，各工位的位置度在加工阶段就得到保证，长期使用不会出现工位偏移的问题，日常维护只需要定期给齿轮啮合部位、

　　中心转轴轴承添加润滑脂即可，没有易损的复杂结构，运维成本较低。设计过程中特意将驱动齿轮的齿数比做了优化，保证每次转位刚好对应一个工位的角度，不会出现累计误差，侧边的摆臂组件除了到位限位的作用，还能在停顿锁止阶段承受部分工位作业的下压力，避免中心转轴承受过大的径向载荷，延长转轴和轴承的使用寿命。
