CG安装系统型腔原型注塑模具结构

项目分类:注塑模图纸 发布时间:2022-01-21 ID:510017
  • CG安装系统型腔原型注塑模具结构
  • CG安装系统型腔原型注塑模具结构

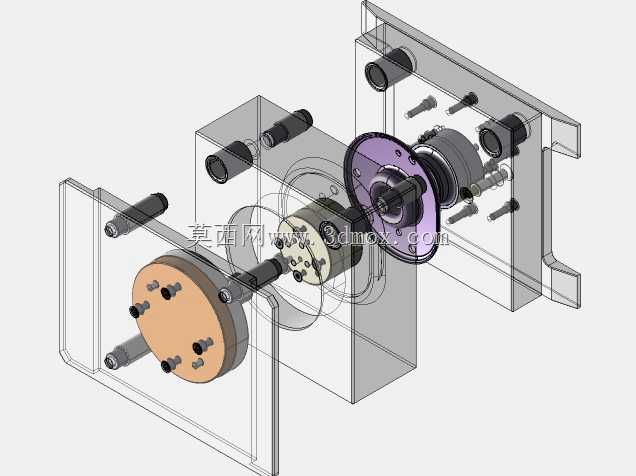

  这套原型注塑结构针对p/N-CG安装系统的型腔类零件开发,核心服务于小批量试制阶段的塑件成型验证,在消费电子配套安装件、工业接插件基座的前期打样场景中应用较多,能够快速验证型腔的走胶平衡性、脱模顺畅度以及装配公差匹配性,避免直接开量产钢模带来的迭代成本风险。整套结构采用三板式分层布局,从上至下依次排布定模固定板、脱料板、定模板、动模板、动模垫板、动模固定板,各层板件之间通过精密导柱导套实现合模导向,导向部件采用对称四点布置,导套与板件的配合公差控制在H7/h6区间,合模过程中可自动校正板件偏移量,保证型腔与型芯的同轴度误差不超过0.02mm,避免成型过程中出现飞边、偏心等缺陷。成型部分的核心型腔采用镶拼式结构设计,

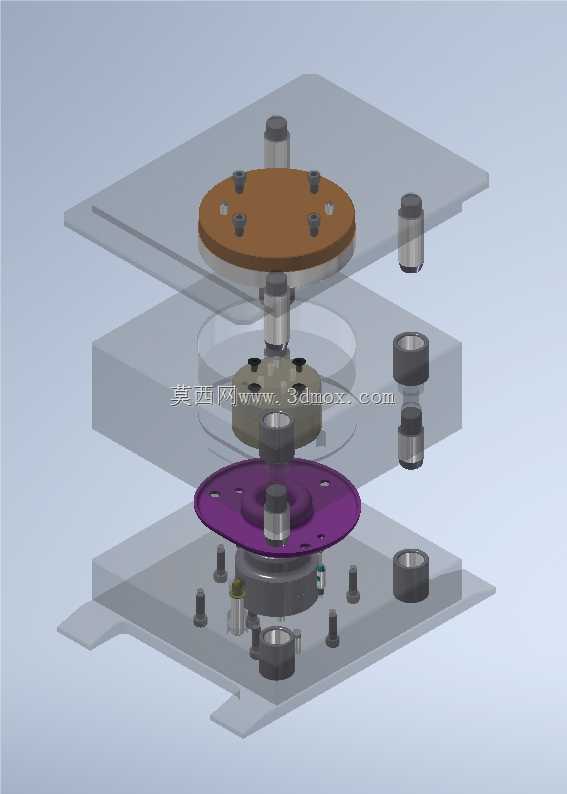

  紫色镶件对应塑件的倒扣成型区域,棕色圆形镶件对应塑件的上端面特征,这种分体镶拼的设计思路一方面便于加工时的精度控制,复杂曲面特征可单独拆分工序铣削、抛光,另一方面当局部出现磨损或设计迭代时,仅需更换对应镶件即可,无需整体报废模架,大幅降低了试制阶段的改造成本。浇注系统采用点浇口进料方式,进料点设置在塑件上端面的中心位置,能够保证熔融塑胶在型腔内的流动路径对称,减少熔接痕的产生,同时开模时浇口可自动拉断,无需后续人工修剪浇口残留,适配小批量快速打样的效率需求。脱模结构采用顶杆顶出布局,顶杆围绕型腔周向均匀布置,顶出位置避开塑件的外观面与装配配合面,顶出行程根据塑件的脱模斜度与抱紧力计算设定,保证顶出过程中塑件受力均匀,不会出现顶白、

  顶穿等缺陷。整套结构的安装边界适配常用的120吨级小型注塑机拉杆间距,模架整体长宽尺寸控制在280mm×260mm区间,闭合高度为220mm,开模行程预留120mm的操作空间,可直接装夹在对应规格的注塑机上完成试模作业,无需额外加装转接模板。冷却回路采用环形环绕布置,在定模镶件与动模镶件内部均开设了随形冷却水道,水道距离型腔壁的距离保持在12-15mm,保证成型过程中型腔各区域温度均匀,将塑件的成型周期控制在25秒以内,同时减少塑件因冷却不均产生的翘曲变形。导向部件旁设置的独立限位柱,用于控制合模时的最终锁模位置,避免锁模力过大导致镶件受压变形,限位柱的高度差经过精密配磨,保证合模后分型面的贴合间隙不超过0.01mm,

  防止成型过程中出现跑胶问题。整套结构在设计时充分考虑了试制阶段的快速拆装需求,各板件之间采用内六角螺丝锁紧,定位销采用圆锥销定位,拆装时无需专用工装即可完成镶件更换与维护,适配原型验证阶段频繁调整设计参数的作业特点。针对CG安装系统塑件的装配精度要求,型腔的成型尺寸公差统一按MT3级精度控制,对应安装卡扣、定位柱的特征尺寸预留0.3%的收缩率余量,保证成型后的塑件可直接与配套金属安装件完成装配验证,无需二次修整尺寸。
