多板叠层式塑料注射成型模具结构

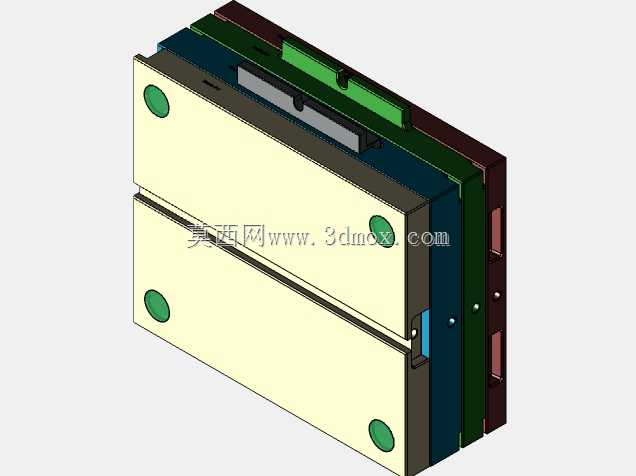

　　这套注射成型模具采用典型的多板叠层模架布局，整体为长方体规整结构，模架四周布置的圆形绿色部件为导套配合结构，承担合模过程中的导向定位功能，保证动定模合模时的同轴度精度，避免合模错位导致的型腔啃伤、塑件飞边等生产问题。从结构分层来看，模架从定模侧到动模侧依次排布定模座板、定模板、型腔板、动模板、支承板、垫块、动模座板，各层板件通过内六角螺钉完成锁紧固定，板件之间的定位除导柱导套外，还在边角位置布置了精密定位销，承受成型过程中产生的侧向胀型力，避免板件相对位移。

　　在实际生产场景中，这类模具适配卧式注射机安装使用，安装时需匹配注射机的拉杆间距、模具最大厚度、最小模厚、开模行程等参数，模架的上下平面为安装基准面，需保证平面度公差在0.02mm以内，避免安装后出现锁模力不均的问题。模具的浇注系统采用侧浇口进料结构，开模过程中会在定模板与型腔板之间先完成第一次分型，拉断点浇口凝料，随后动模侧继续后移，在型腔板与动模板之间完成第二次分型，将塑件留在动模侧，最后通过顶出机构将塑件从型芯上平稳顶出，顶出元件采用均匀排布的顶杆，顶出力分布均匀，避免塑件顶出变形、顶白等外观缺陷。

　　冷却系统的设计覆盖了型腔与型芯的核心成型区域，在定模板、动模板的对应位置加工了直通式冷却水道，通过水管接头外接模温机，成型过程中持续通入恒温冷却水，带走塑料熔体冷却固化释放的热量，保证模温均匀稳定在工艺要求区间，减少塑件因冷却不均产生的翘曲、收缩率不均问题，缩短成型周期，提升批量生产效率。模具的侧面布置了多组锁紧楔结构，合模后锁紧楔与对应模板的斜面紧密贴合，承受注射过程中型腔受到的熔融塑料侧向压力，避免型腔胀开导致的塑件飞边、尺寸超差问题。

　　从设计思路层面，这套模架采用标准模架为基础进行二次加工，所有板件的外形尺寸统一，边角做了倒角处理，避免装配、搬运过程中锐边划伤操作人员，同时也减少了模架存放时的磕碰损伤。导柱导套采用带储油槽的自润滑结构，长期开合模过程中可储存润滑脂，减少导向部件的磨损，延长模具使用寿命。模具的排气结构开设在型腔的填充末端位置，通过分型面之间的微小间隙排出型腔内的空气，避免塑件出现困气、烧焦、填充不足等成型缺陷。

　　在安装边界方面，模具的总厚度需匹配所用注射机的容模厚度范围，顶出孔的位置与注射机的顶杆位置对应，保证开模后顶出动作顺畅，定位圈尺寸与注射机的定位孔尺寸配合，保证模具主流道与注射机喷嘴同轴度偏差在0.1mm以内，避免溢料、主流道凝料断裂异常等问题。吊环孔设置在模架的重心对应位置，方便模具吊装、拆装作业，吊装时需保证模具平衡，避免碰撞损坏成型零件。日常生产维护中，需定期对导柱导套、顶杆、复位杆等运动部件加注润滑脂，定期清理冷却水道内的水垢，保证冷却效率，定期检查锁紧楔、螺钉等受力部件的紧固情况，避免长期生产后出现松动移位。
