世界地图浮雕造型金属吊坠设计

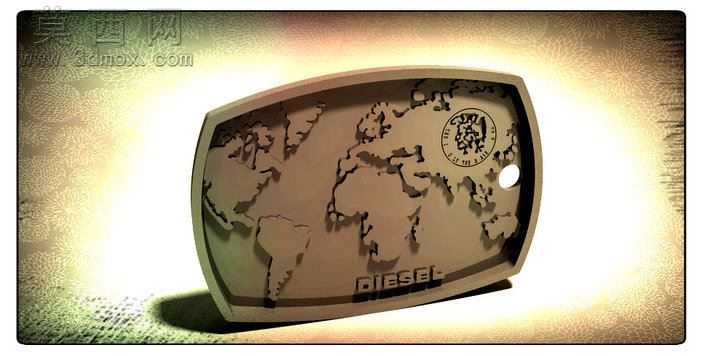

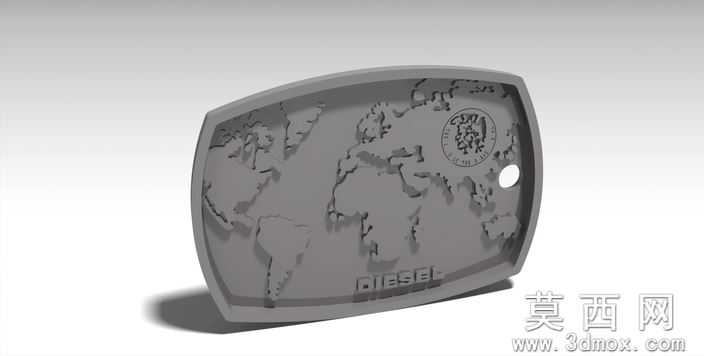

该作品采用CATIA软件完成全参数化三维建模，整体为带圆角的弧面矩形吊坠造型，建模阶段先通过草图绘制吊坠外轮廓，采用样条曲线勾勒边缘柔和的圆角过渡，避免生硬直角带来的廉价感，再通过曲面拉伸生成基础弧面基体，模拟金属吊坠贴合佩戴时的人体工学弧度。表面浮雕部分先导入世界地图矢量轮廓，通过投影曲线将大陆板块轮廓映射到吊坠弧面基体上，再采用凹槽与凸台命令结合的方式，控制浮雕凸起高度为0.8mm，既保证浮雕纹理的触摸立体感，又避免凸起过高导致佩戴时勾挂衣物。吊坠右上角设置圆形穿绳孔，采用全圆角处理孔位边缘，消除锐边防止磨损挂绳，同时在地图浮雕上方添加品牌徽章浮雕，下方做凹陷品牌字母标识，通过不同的凹凸深度区分视觉层次。材质渲染阶段采用哑光枪灰色金属材质，调整金属粗糙度为0.3，反射强度设置为0.6，模拟做旧合金的细腻磨砂质感，浮雕边缘添加轻微的高光倒角，强化轮廓的精致感，背景采用浅灰色渐变环境，添加柔和的漫反射光影，让浮雕的明暗层次自然呈现，阴影采用软阴影设置，投射角度为45度侧光，更好地凸显浮雕的立体起伏。设计思路上融合了旅行探索的主题，将世界地图元素与潮流配饰结合，整体造型简约不失细节，既可以作为项链吊坠单独佩戴，也可作为服饰搭配的装饰牌，结构上一体成型无拼接缝隙，符合金属浇铸或者冲压加工的工艺要求，所有浮雕转角都做了最小0.2mm的圆角处理，避免加工时出现应力集中或者边角断裂的问题，穿绳孔的直径设置为3mm，适配市面上绝大多数的项链挂绳与皮绳，兼顾实用性与装饰性。
