手掷式无动力滑翔机DLG三维设计作品

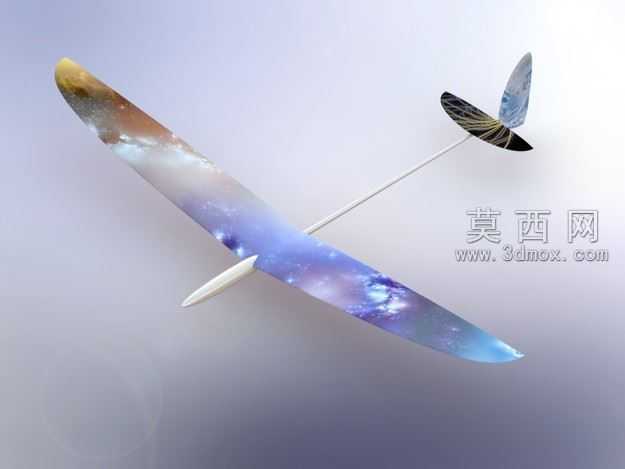

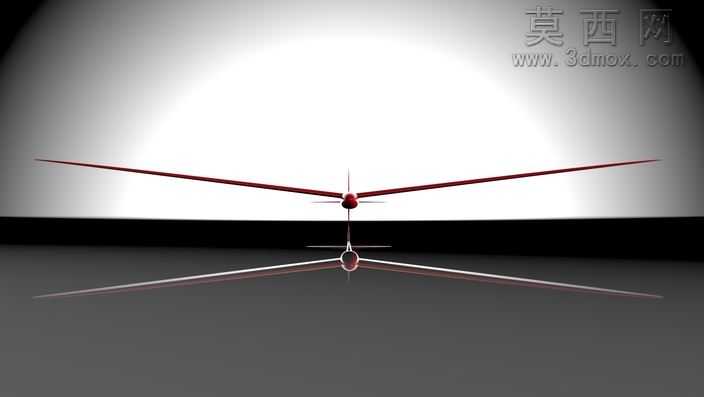

本作品为手掷式无动力滑翔机DLG的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整机气动布局的骨架搭建，再逐一拆分细化各部件结构，确保各部件装配间隙合理、气动外形符合无动力滑翔的升阻比要求。模型整体采用上单翼布局，主机翼为大展弦比平直翼型，建模时对翼型的弧度、翼尖的上反角做了精准的曲面拟合，通过曲面放样、曲率连续约束保证机翼表面顺滑无折角，还原低速滑翔所需的气动特性；机身前段为流线型整流头锥，采用旋转凸台结合曲面修整完成，降低飞行过程中的空气阻力，中段为细长杆状机身结构，兼顾结构强度与轻量化需求，建模时通过薄壁特征、筋位布置还原实机的结构设计逻辑；尾翼部分包含垂直安定面与水平尾翼，分别通过草图拉伸、曲面加厚完成，与机身尾段的装配位置经过同轴度、安装角的参数化约束，保证尾翼的气动配平效果。渲染阶段采用哑光浅灰作为机翼、尾翼的基础材质，模拟轻木蒙皮的质感，机身杆部采用浅木色材质还原木质航模的材质特征，头锥部分采用浅棕哑光质感模拟整流配重的外观，场景添加柔和的环境漫反射与地面投影，清晰呈现整机的结构比例与外形特征。模型完整还原了R/C F3K类手掷滑翔机的典型结构，各部件可独立拆分，能够直观展示无动力滑翔机的气动布局、部件连接方式，可用于航模结构参考、航空科普演示、3D打印航模配件的前期设计验证，建模过程中对翼型曲面、机身流线型的处理，兼顾了视觉还原度与结构合理性，符合手掷滑翔机对轻量化、低阻力、高升阻比的设计需求。
