卧式单级离心工业输送泵结构设计

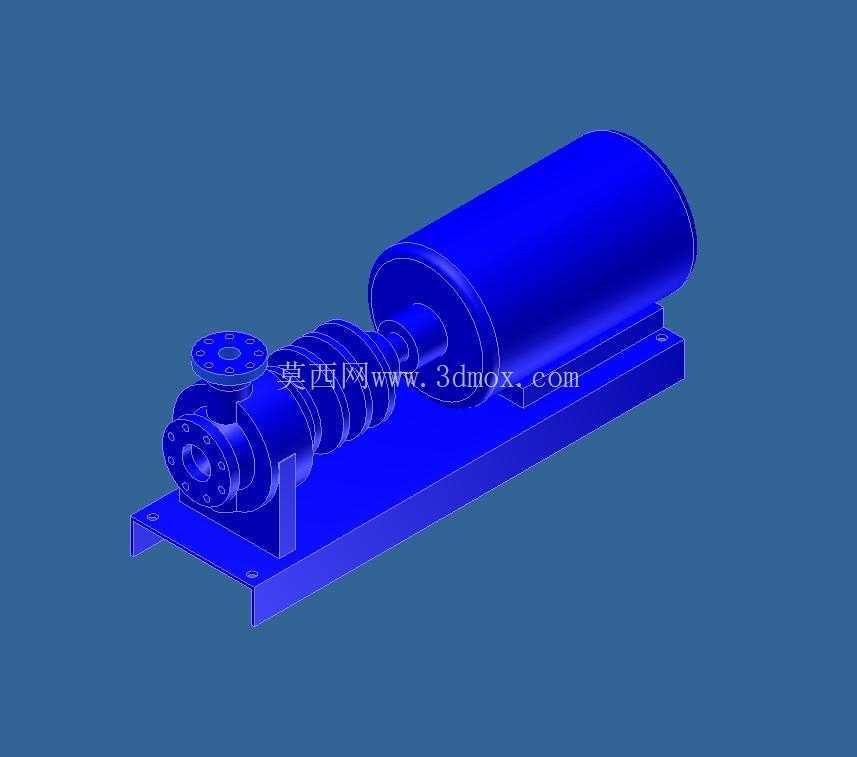

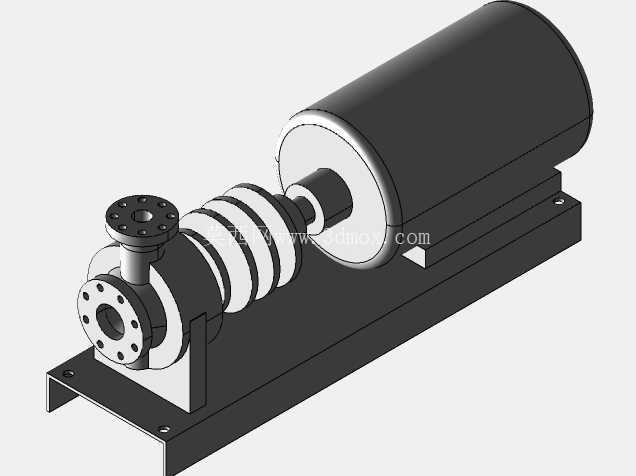

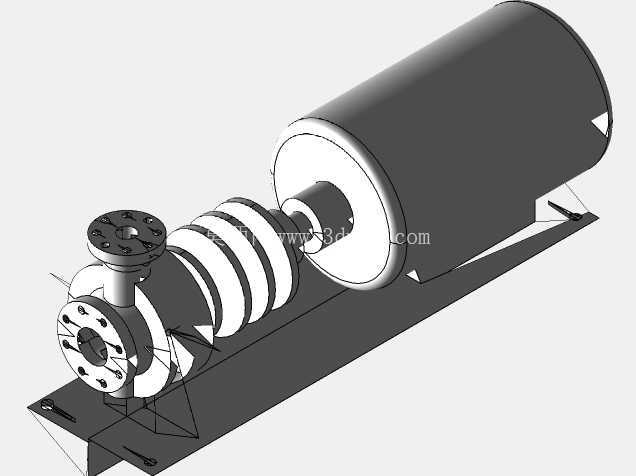

　　这款卧式离心泵的三维结构完整还原了工业现场常用的端吸式单级离心泵机组的全部装配细节，从驱动端的动力单元到泵头的过流部件，再到底座的安装结构，所有配合关系都按照实际工程装配逻辑搭建，没有做简化省略，能直接用于设备选型阶段的空间校核、管路布置参考，也能作为同类型泵产品改型设计的结构参照。

　　从实际应用场景来看，这类泵的适用覆盖范围很广，在化工生产环节可以用来输送常温下的清水、腐蚀性较弱的化工介质，在市政供水系统里可承担管网增压、区域输水的任务，在暖通空调循环水系统中也能作为循环动力单元使用，在小型工业生产线的冷却循环、给排水工位也能见到同结构产品的身影。和立式泵相比，这种卧式安装的结构重心更低，运行时的振动幅度更小，日常维护时不需要拆卸进出口管路就能完成机封、叶轮的检修更换，对于安装空间的垂直高度没有严苛要求，很适合布置在厂房一层、设备间等水平空间充足的场景。

　　从功能特性上看，该泵采用端吸式的进水结构，进水口沿泵轴轴向布置，出水口沿泵壳径向垂直向上，这种流道设计的水力损失更小，进水流畅度更高，能有效降低叶轮进口处的气蚀风险。泵轴和驱动电机的轴系通过联轴器直连，省去了皮带传动、齿轮减速等中间传动环节，传动效率更高，整体结构更紧凑，轴系对中调整的难度也更低。泵体和电机共同固定在一体化的铸铁底座上，底座预留了地脚螺栓安装孔，安装时可以通过二次灌浆将底座和混凝土基础牢固结合，进一步吸收运行时的振动，避免轴系偏移带来的密封磨损、轴承过热问题。

　　从设计思路的角度拆解，整个模型的结构逻辑完全围绕可靠性与易维护性展开：泵壳采用蜗壳式结构，流道截面从隔舌位置开始逐渐扩大，能将叶轮甩出的高速流体的动能平稳转化为压力能，减少流道内的湍流冲击；叶轮采用闭式结构，前后盖板的流道设计适配中等流量、中等扬程的工况需求，平衡孔的设计可以平衡叶轮前后的压力差，降低轴端的轴向力，减少止推轴承的负载；轴封位置预留了机械密封的安装腔，也可以根据输送介质的特性更换填料密封结构，适配不同的密封需求；轴承位置分别布置了径向支撑轴承和轴向止推轴承，能同时承受泵运行时的径向载荷和残余轴向力，保证轴系的运行稳定性。

　　从外形尺寸与安装边界来看，该泵机组整体为长条形卧式布局，总长度覆盖电机尾部到泵头进水口法兰的全部尺寸，宽度为底座两侧的安装边外缘尺寸，高度为电机顶部到底座安装底面的垂直距离。安装时需要预留的操作空间包括：泵头进水口、出水口法兰连接的管路操作空间，联轴器位置的对中调整、检修空间，电机侧的接线盒操作空间，以及泵体上方的起吊检修空间。进出口法兰的尺寸、螺栓孔分布都符合通用管路法兰标准，能直接和同公称通径的工业管路对接，底座的地脚螺栓孔间距、孔径也匹配常规工业泵的安装基础尺寸，不需要额外做基础改造就能完成替换安装。

　　在建模细节上，所有零件的配合公差都按照实际机械加工的装配要求设置，比如泵轴和叶轮的配合、轴和轴承内圈的配合、轴承外圈和轴承座的配合都保留了合理的装配间隙，法兰连接面的密封槽位置、螺栓孔的位置都和实际产品一致，甚至连底座上的加强筋结构、电机外壳的散热筋结构、吊环螺钉的安装位置都做了还原，不管是用来做设备布置的三维布局，还是用来做结构教学的演示模型，或是作为新产品设计的参考原型，都能满足工程使用的精度要求，不会出现结构错位、尺寸逻辑矛盾的问题。
