公共交通车厢可快换式吊挂扶手结构

　　日常乘坐公共汽车、有轨电车或普速列车时，车厢内的吊挂扶手是站立乘客维持身体平衡最常接触的部件，传统扶手多采用一体式织带或硬质塑料握把，长期使用后织带磨损起毛、握把开裂的问题十分普遍，运维人员更换时往往需要拆卸整根横杆上的多个固定件，作业时还需要避开运营时段，维护效率很低。这套快换式吊挂扶手的设计，核心就是针对公共交通场景下的高频损耗痛点，从结构层面降低部件更换的时间成本。

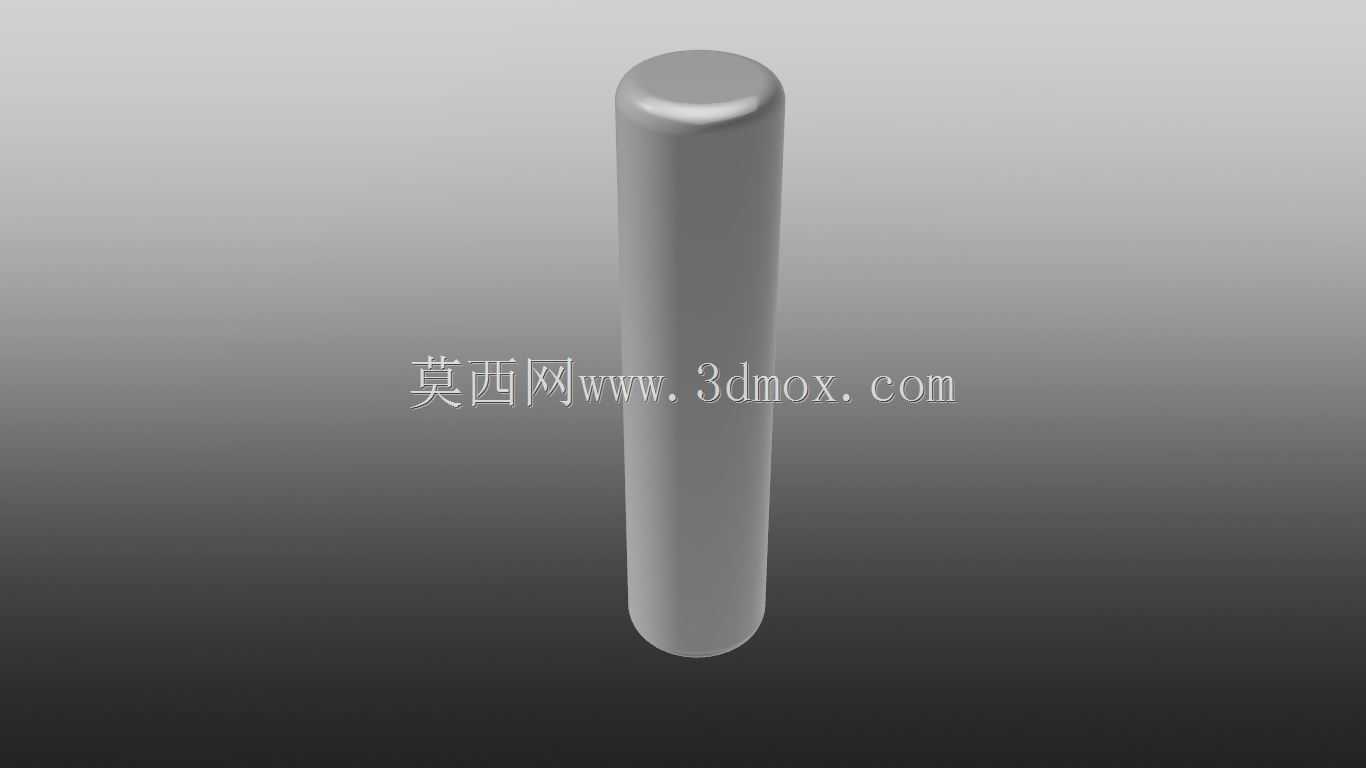

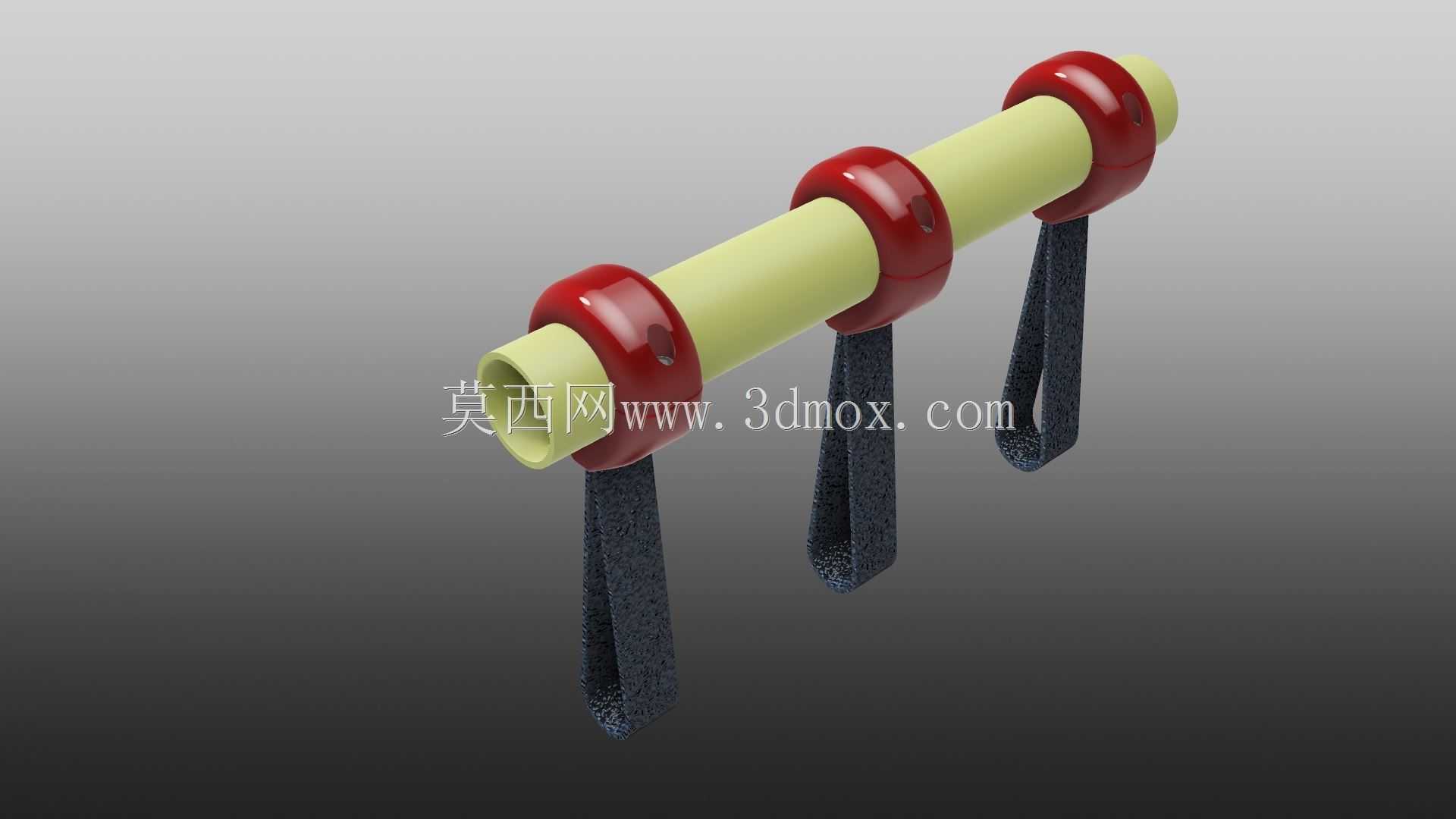

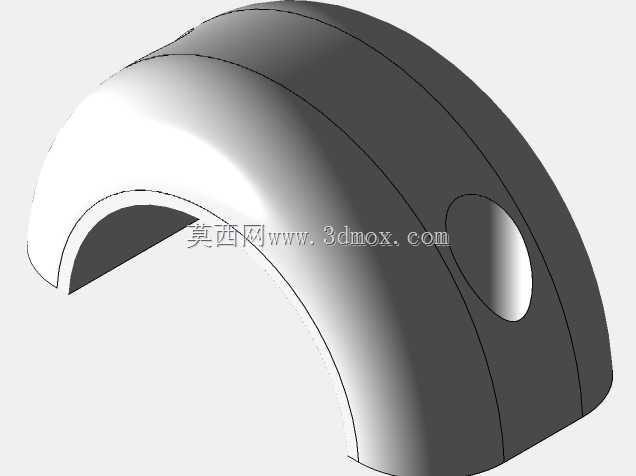

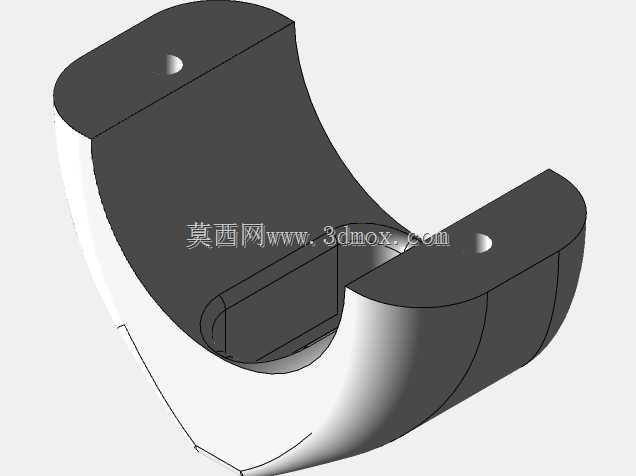

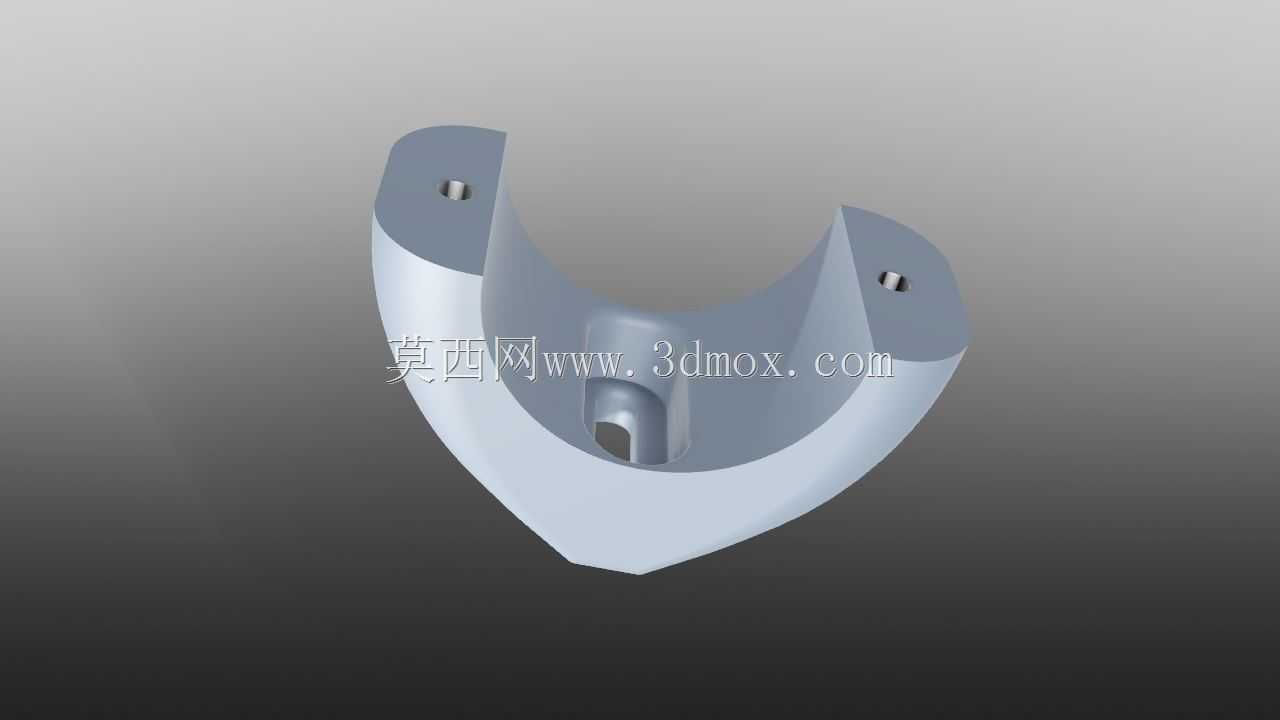

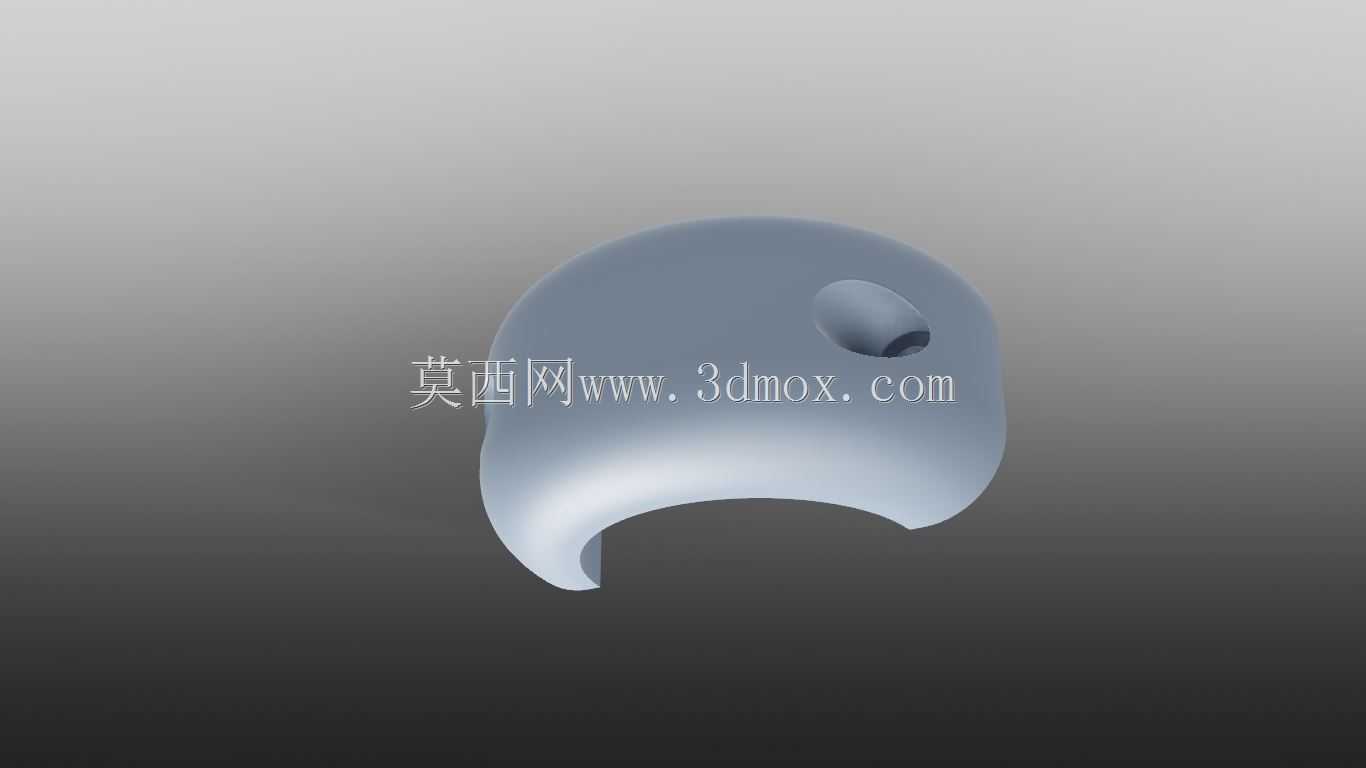

　　整个扶手组件由横向握持杆、固定抱箍、吊挂织带三个核心部分组成，横向握持杆采用轻质工程塑料挤出成型，表面做哑光防滑处理，直径设置为35mm，符合成年人手掌抓握的舒适尺寸，整根杆的有效握持长度为420mm，可同时满足3名站立乘客抓扶需求，杆体两端做圆弧收边处理，避免尖锐边角磕碰乘客。三个等距分布的红色固定抱箍是整个结构的核心连接部件，抱箍采用对开式卡扣结构，不需要额外的紧固件，就可以牢牢卡在横向握持杆的预设定位槽内，定位槽的深度为2mm，刚好能限制抱箍沿杆体轴向滑动，避免使用过程中扶手出现移位。每个抱箍下方预留了宽度为20mm的织带穿装槽，吊挂织带采用高强度耐磨尼龙材质，厚度3mm，表面做压纹防滑处理，织带穿过抱箍的穿装槽后通过热压缝合形成闭环，不需要额外的金属卡扣，既降低了整体重量，也避免金属部件锈蚀带来的安全隐患。

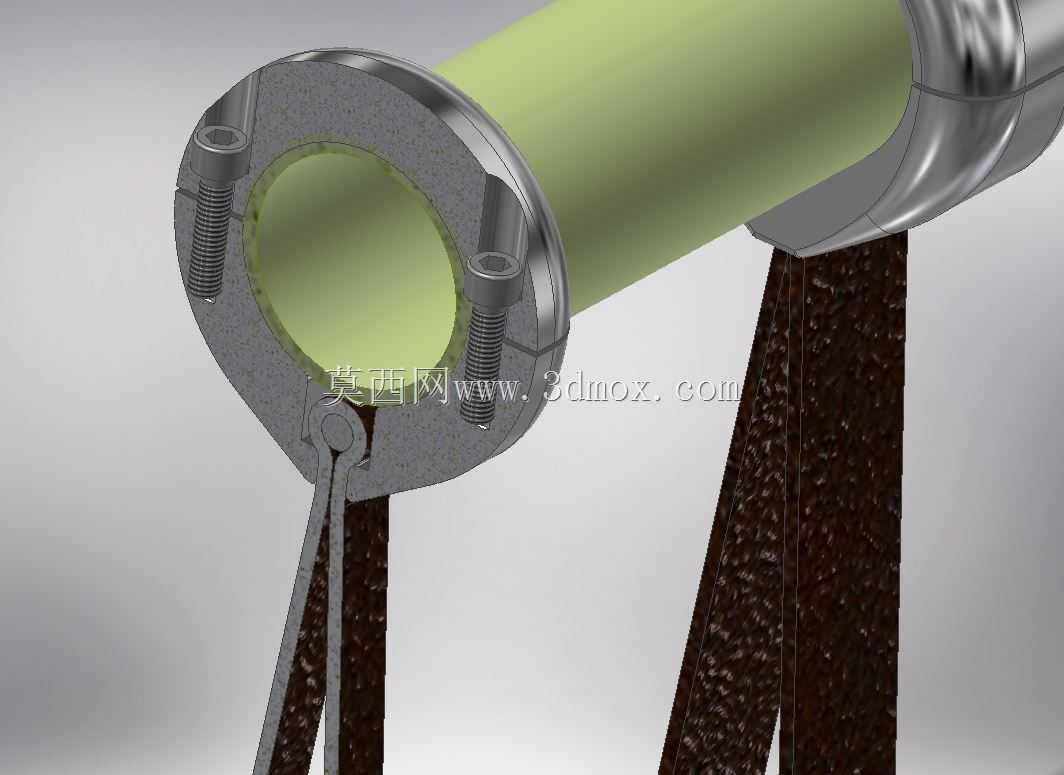

　　从安装边界来看，这套扶手适配的车厢横杆直径范围为30-40mm，抱箍内侧贴有2mm厚的橡胶防滑垫，既可以补偿横杆的尺寸公差，也能避免抱箍与金属横杆硬接触产生异响，安装时只需要将对开抱箍卡在车厢横杆上，扣合侧边的卡扣即可完成固定，单个扶手的安装时间不超过30秒，更换磨损部件时，只需要掰开卡扣取下旧组件，扣上新的扶手就能完成更换，不需要拆卸横杆上的其他部件，甚至可以在车辆短暂停站的间隙完成损耗件替换，完全不影响正常运营。

　　设计过程中充分考虑了公共场景的使用强度，每个吊挂点的额定承重设置为150kg，三个吊挂点整体可承受400kg的瞬时载荷，完全满足高峰时段多名乘客同时抓扶的受力需求，织带的自然下垂长度设置为180mm，身高150cm到185cm的乘客都可以舒适抓握，不需要过度抬臂。横向握持杆的材质选用阻燃级ABS工程塑料，满足轨道交通车辆的内饰阻燃要求，表面的哑光处理不会在车厢灯光下产生反光，避免干扰乘客视线。红色的抱箍除了结构固定作用外，也能起到视觉提示作用，在车厢拥挤的情况下，乘客可以快速识别扶手位置。

　　相比传统的一体式吊挂扶手，这套结构的最大优势是易损件可单独拆分更换，当织带出现磨损、握持杆出现开裂时，不需要整体报废整个组件，只需要更换对应的损坏零件即可，大幅降低公共交通运营方的配件采购成本。织带与握持杆之间没有刚性连接，车辆行驶过程中产生的晃动可以通过织带的柔性形变吸收，不会把振动直接传递到乘客手臂上，抓握体验更柔和。抱箍的卡扣结构经过反复疲劳测试，反复开合1000次以上依然能保持足够的夹紧力，不会出现松脱问题。在实际装车验证过程中，这套扶手在不同车型的横杆上都能实现稳定固定，不需要针对特定车型做额外的结构修改，适配性很强。考虑到公共场景的卫生需求，握持杆表面添加了抗菌母粒，能抑制常见细菌滋生，织带采用防泼水处理，洒上的水渍可以直接擦拭干净，不会残留污渍。整个组件没有突出的尖锐零件，所有边角都做了R3以上的圆角处理，即使车辆急刹乘客碰到扶手，也不会造成磕碰伤害。
