奥林匹克五环标识立体造型结构设计

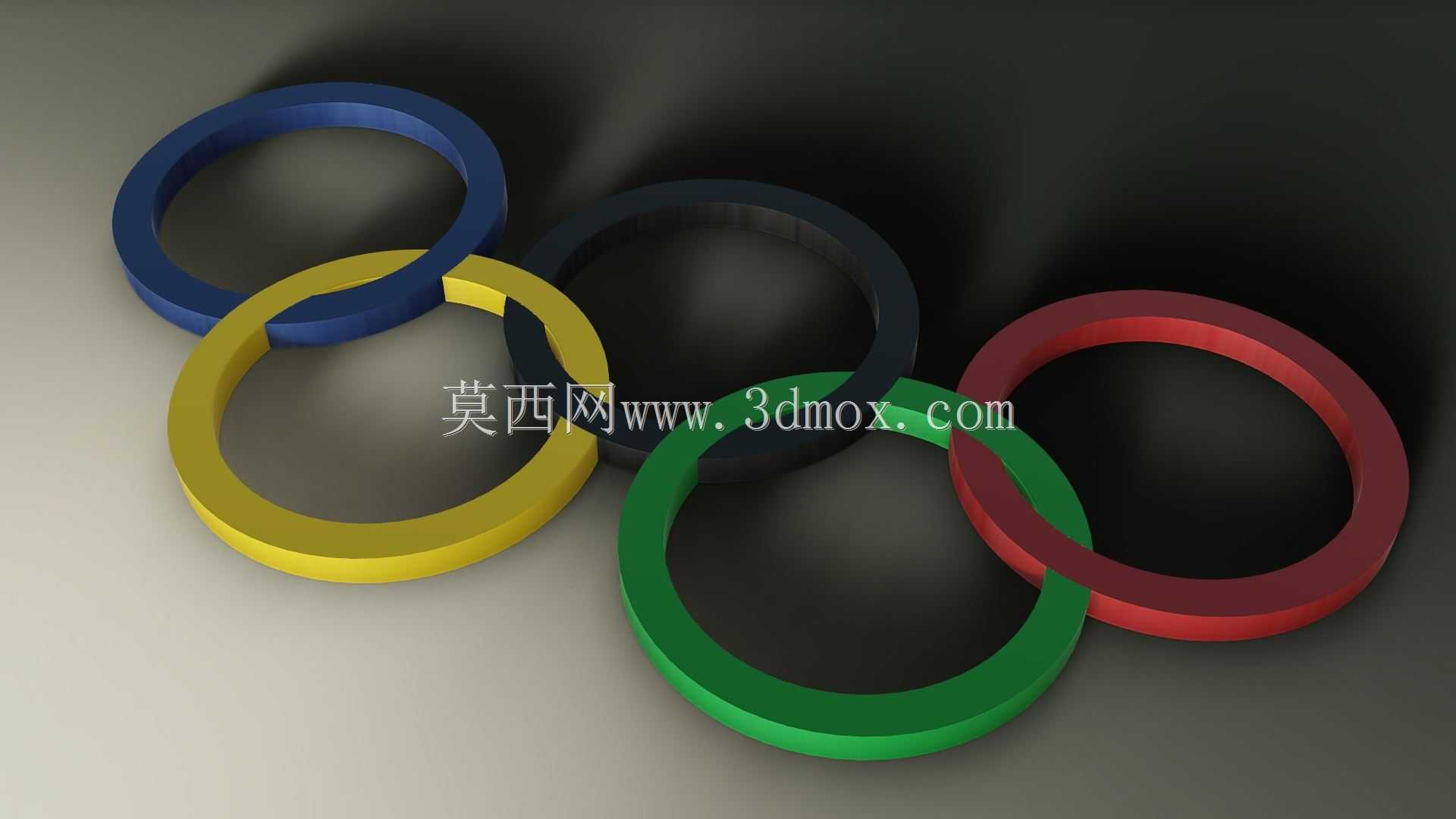

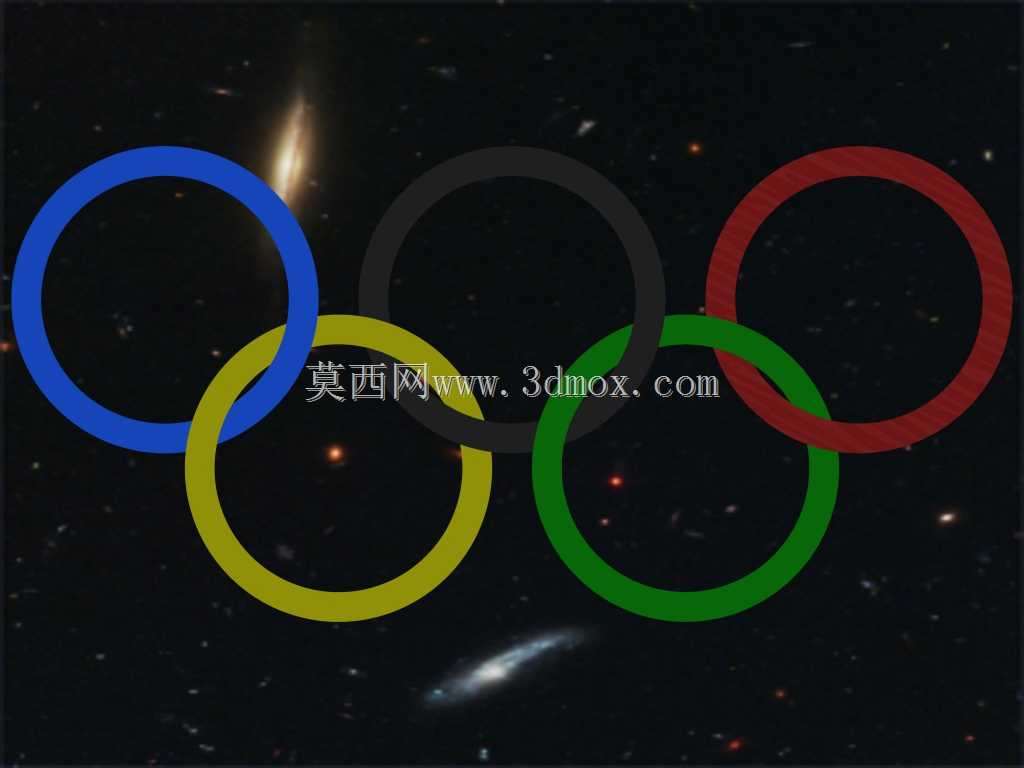

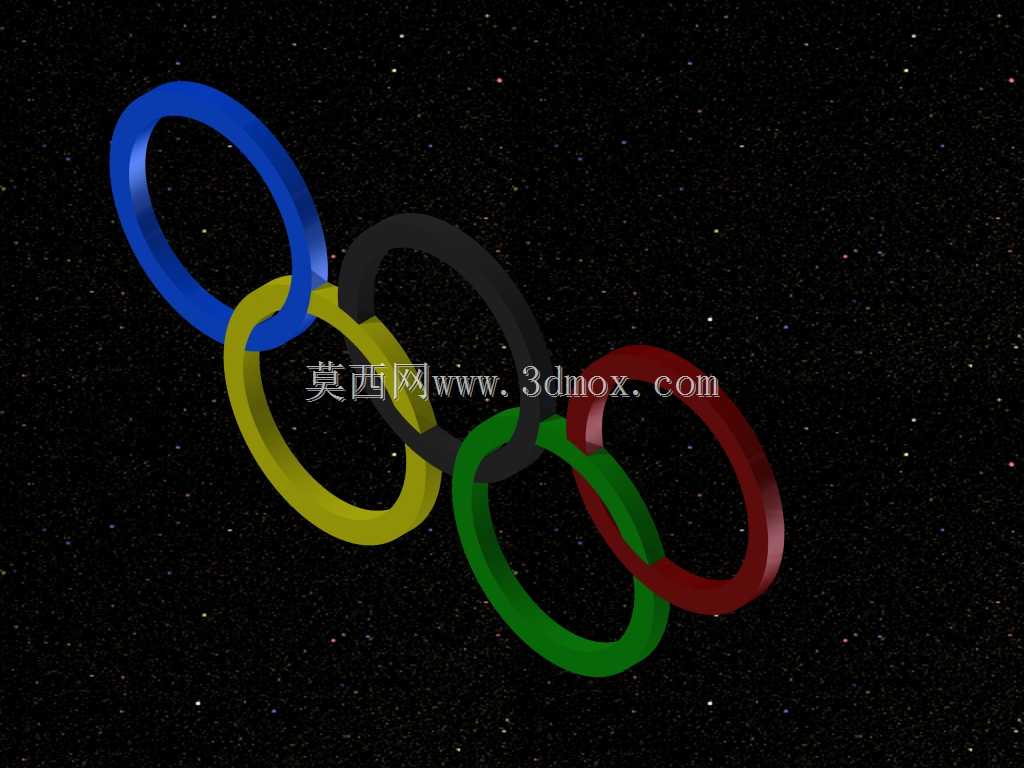

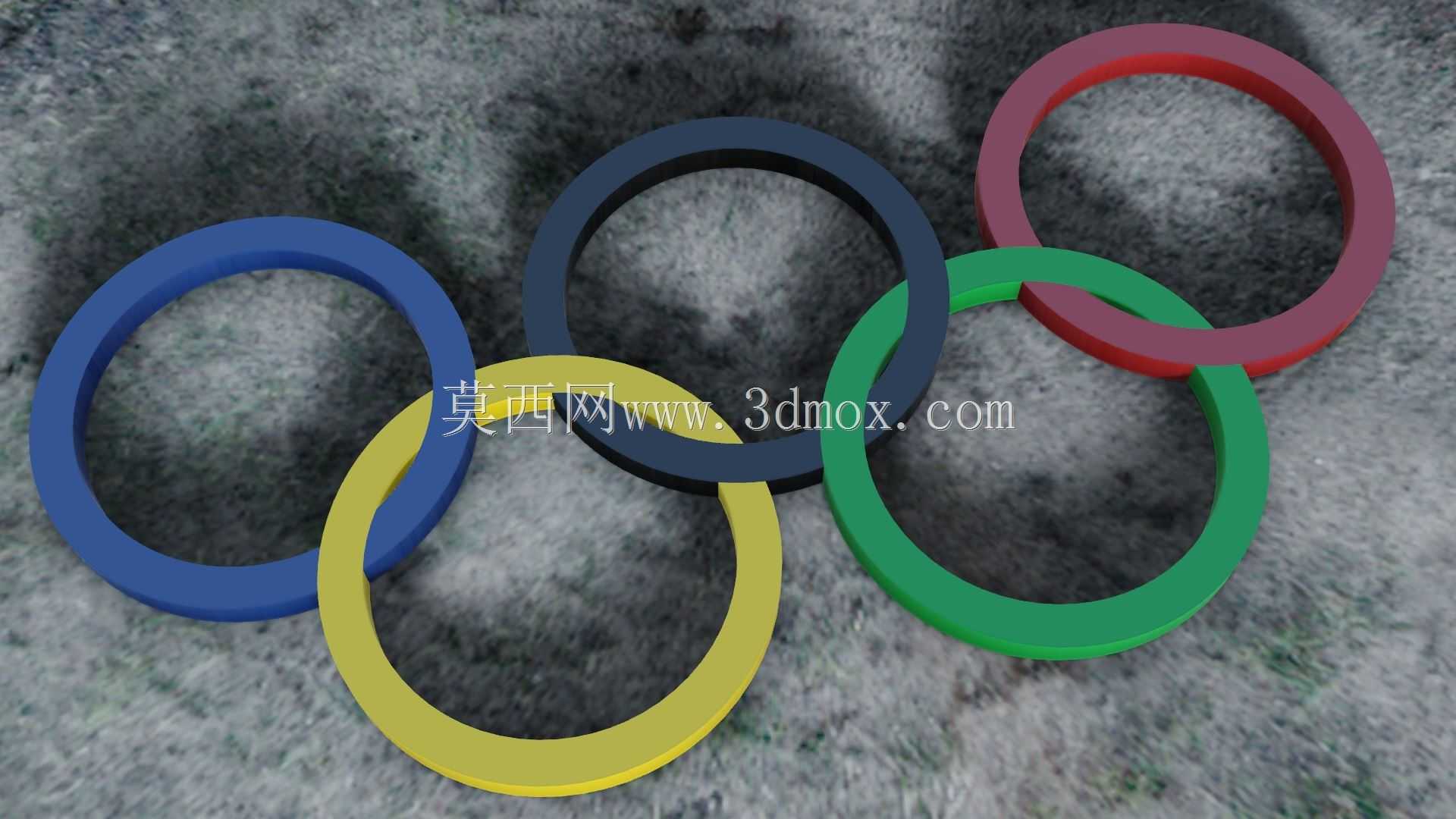

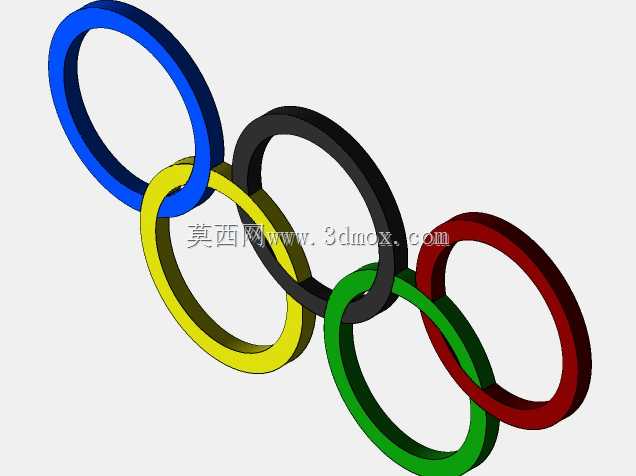

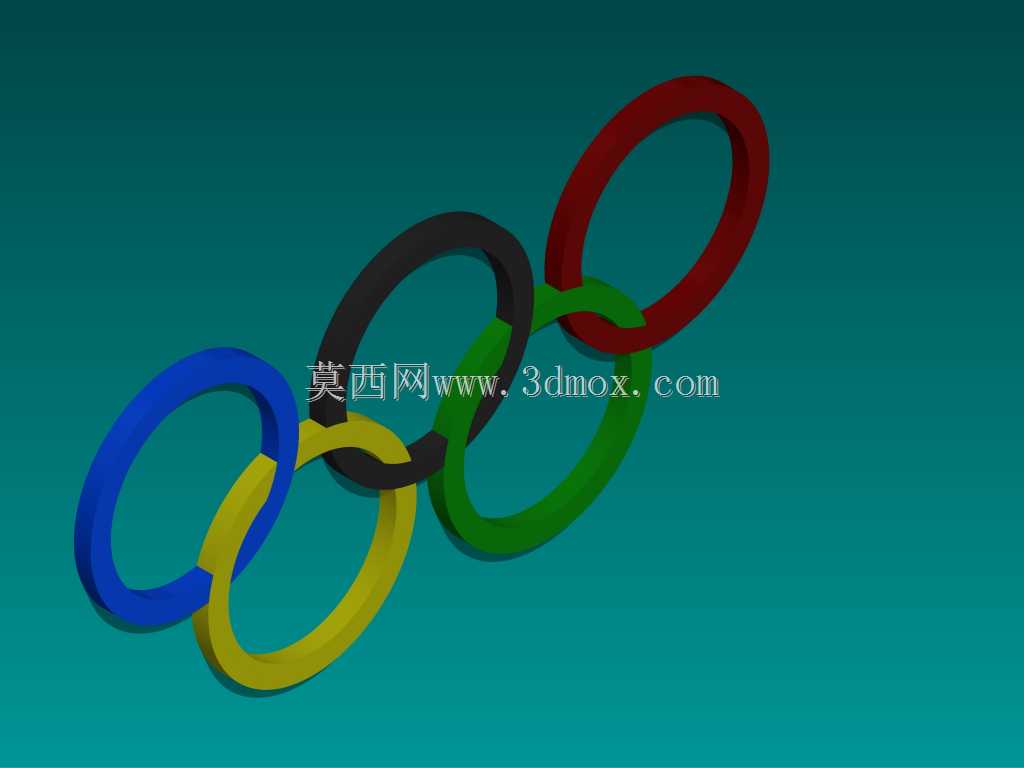

　　这套奥林匹克标识的立体造型结构，在实际工程落地中主要面向体育场馆公共展示、赛事主题美陈布置、奥运文化科普展陈三类核心场景，区别于平面印刷的标识形态，立体结构需要兼顾不同观看距离下的视觉辨识度、户外长期放置的结构稳定性，以及不同安装基面的适配性。从结构设计逻辑来看，整个造型以五个相互套接的环形构件为核心主体，设计阶段首先要解决的是五环传统交叠关系的空间错位问题——平面标识中五环的上下遮挡关系，在三维结构里需要通过环形构件的轴向偏移实现，每个环的中心轴线并非处于同一平面，而是按照视觉交叠顺序依次错开12-18mm的轴向距离，既保证正面观看时完全还原平面标识的套接视觉效果，又能让侧面视角下呈现自然的层次错落，避免所有环面齐平带来的呆板感。

　　环形构件本身采用等截面圆弧弯制工艺成型，截面形状根据应用场景可做适配调整：室内展陈场景下可采用矩形空心截面，壁厚控制在2-3mm，在保证环面平整度的同时降低整体自重；户外永久安装场景则采用带加强筋的异形截面，环体内侧预置横向加强肋，肋板间距控制在300-400mm，抵消大尺寸环形结构长期受风力、温度变化产生的形变。尺寸设计上，整套标识的外轮廓边界遵循通用的公共标识视距公式，按照观看距离的1/200设定整体高度，比如常规场馆入口处10米视距的安装场景，整体造型高度控制在1.2-1.5米，单环的外径为整体高度的0.6倍，环体的截面宽度为外径的1/10，这个比例下无论是远距离快速识别还是近距离观看细节，都不会出现比例失调的视觉问题。

　　安装边界的预留是这类标识结构容易被忽略的设计点，整个造型的底部支撑结构并非完全隐藏在五环轮廓内部，而是根据安装基面的不同做了模块化设计：硬质混凝土地面安装时，底部三个支撑点向外延伸出150mm的安装耳板，耳板上预留M12的膨胀螺栓安装孔，支撑点的位置选在下方两个环体的最低点，避开正面观看的视觉核心区；墙面挂载场景下，则在五环后侧的三个非交叠位置设置壁挂支座，支座与环体采用螺栓可拆卸连接，支座上预留长圆孔来抵消墙面安装时的定位误差，保证安装后五环的水平度误差控制在1/1000以内。功能特性上，这套立体结构充分考虑了不同场景的使用需求，所有环体的边缘都做了R3的圆角倒钝处理，避免公共区域安装时的磕碰风险；如果是带发光需求的场景，

　　环体的外侧面可预留灯带安装槽，槽体深度刚好容纳低压LED灯带，外覆柔光扩散板，保证发光均匀无暗区，同时走线全部隐藏在环体的空心腔体内，从后侧支撑结构引出，外部无裸露管线。设计过程中还做了结构受力的模拟校验，针对户外安装场景，按照12级风载的工况对环体连接位置、支撑点位置做应力校核，将最大形变位置控制在环体的非视觉正面区域，形变量不超过环体外径的1/500，保证大风天气下不会出现可见的结构晃动，也不会因长期交变载荷产生焊缝疲劳开裂。另外，五个环体之间的连接位置没有采用满焊固定，而是在交叠位置设置了隐藏式的定位卡扣，既保证了相互位置的精度，又能在单个环体出现表面损伤时单独拆卸更换，降低后期维护的成本，卡扣的连接强度经过测试，完全可以满足整体结构的受力要求，且卡扣位置全部设置在环体交叠的遮挡区域，正面观看完全看不到连接结构，保证标识外观的整体性。在表面处理的结构适配设计上，每个环体的外表面预留了0.3mm的涂层厚度余量，避免喷涂后环体之间的交叠缝隙出现卡滞，五个环体的颜色分界位置做了高精度的止口设计，分色喷涂时不需要额外做大面积遮蔽，就能保证不同颜色环体的交界线整齐顺滑，不会出现溢漆、混色的问题。
