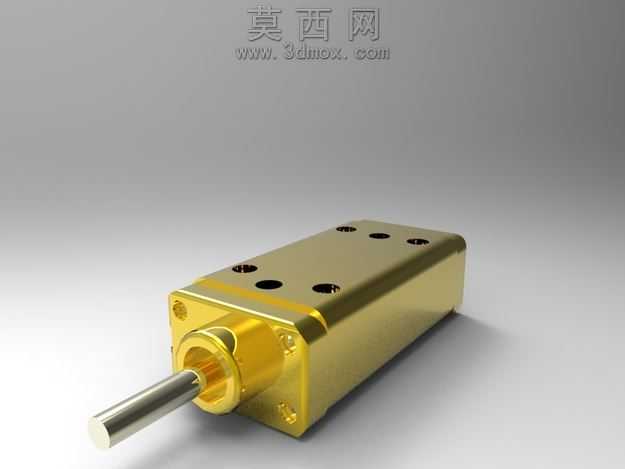

紧凑型金色迷你平置气动气缸三维设计

本作品为紧凑型迷你平置气动气缸的三维建模设计成果，建模阶段以气动执行元件的实际功能逻辑为核心，首先完成缸体主体的基准特征搭建，采用长方体构型作为缸体的基础轮廓，匹配迷你平缸的紧凑安装需求，在缸体顶面均匀排布安装定位孔，孔位参数严格遵循小型气动元件的通用安装规范，保证模型可直接适配常规的自动化设备安装场景。建模过程中对活塞杆与缸体的配合段做了精细化处理，活塞杆采用圆柱拉伸特征构建，前端做了微小的倒角处理避免装配干涉，缸体前端的端盖结构通过凸台、螺丝孔阵列特征完成，端盖与缸体的贴合面做了贴合公差的细节还原，保证结构逻辑符合实际气缸的装配要求。材质与渲染阶段，针对缸体部分采用了亮面金色金属材质，调整材质的反射率与粗糙度参数，模拟硬质阳极氧化镀金的金属质感，还原小型精密气动元件的精致外观；活塞杆部分采用抛光不锈钢材质，调高材质的高光反射强度，与金色缸体形成视觉上的材质区分；渲染场景采用柔和的影棚布光，主光源从侧上方打亮缸体的顶面与活塞杆正面，辅助光源补全缸体侧面的暗部细节，添加柔和的地面投影增强模型的立体感，背景采用渐变灰色调突出气缸主体的结构细节。结构设计上，这款迷你平缸采用扁平式缸体布局，相较于标准圆形气缸大幅缩减了安装占用的空间，缸体上的多组安装孔支持顶面直接锁附安装，无需额外的安装支架，适配狭小空间内的气动驱动需求；活塞杆的伸出端做了光轴处理，可直接连接小型工装夹具做直线往复驱动，端盖的固定螺丝采用内六角圆柱头构型，符合精密气动元件的紧固件选型逻辑。设计思路围绕小型自动化场景的紧凑安装需求展开，摒弃了冗余的结构设计，在保证气缸基础直线驱动功能的前提下，尽可能压缩缸体的整体体积，外观上采用金色金属质感提升模型的精致度，既还原了真实迷你平缸的结构功能特征，也通过渲染处理呈现出精密工业元件的视觉效果，模型的各部分结构均可拆分，能够清晰展示平置气缸的内部装配逻辑与外部安装特征。
