内花键带侧凸台金属连接构件

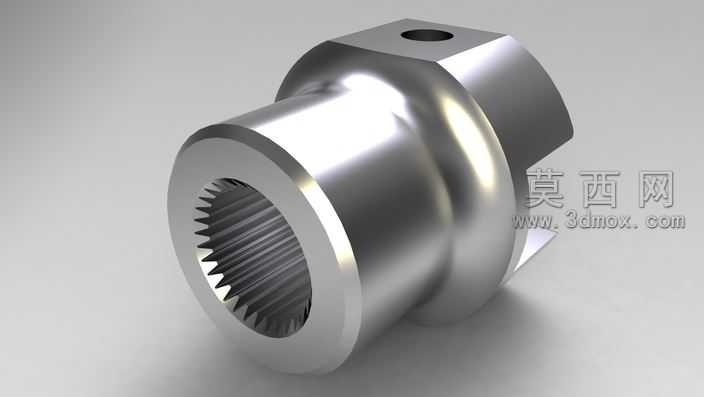

本模型采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，以回转体基础特征为建模起点，首先通过旋转凸台命令生成构件的主体回转基体，精准控制外圆柱面的各段直径差与轴向长度尺寸，保证主体轮廓的同轴度公差符合机械设计要求。针对构件内部的内花键结构，建模时先绘制单齿齿形轮廓，通过圆周阵列命令完成全周花键齿的排布，对齿顶、齿根位置添加符合加工标准的圆角过渡，避免应力集中问题，同时还原花键齿的轴向拔模斜度，匹配实际拉削加工的工艺特征。构件外侧的方形凸台与径向通孔特征，采用拉伸凸台与拉伸切除命令组合实现，凸台与主体回转面的相交位置添加平滑过渡圆角，还原金属切削加工后的棱边处理效果，径向通孔的位置度严格对齐凸台中心，满足装配定位的功能需求。材质编辑阶段选用不锈钢金属材质，调整材质的反射粗糙度参数，模拟经精车加工后的金属表面光泽，对花键齿面、外圆柱高光面、凸台加工面分别设置差异化的粗糙度数值，还原不同加工工序带来的表面质感差异。渲染阶段采用工作室三点布光方案，主光源从侧上方投射，突出金属表面的高光反射层次，辅助光源补亮内部花键的暗部结构，清晰展现内齿的排布细节，背光源勾勒构件的外轮廓边缘，提升整体渲染的立体感。模型结构设计充分考虑零件的实际装配场景，内花键用于传递扭矩，外侧凸台用于周向定位，径向通孔用于穿装锁紧销件，各特征之间的尺寸配合经过干涉检查验证，无特征重叠与装配冲突问题，整体建模逻辑清晰，特征树层级分明，可直接用于后续的工程图导出、装配模拟与加工工艺规划，完整还原了该射击试验设备配套sub组件的结构细节与加工特征。
