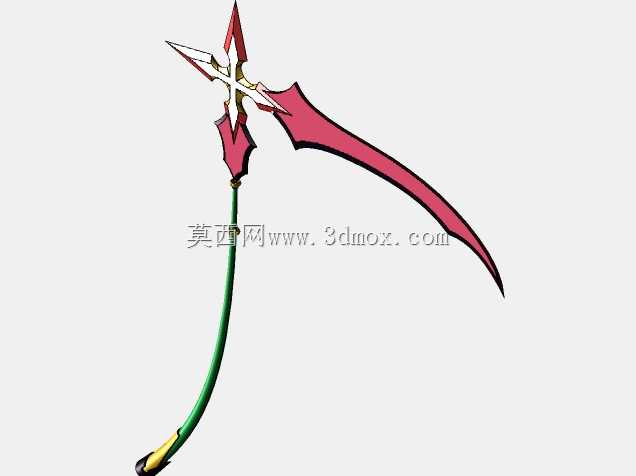

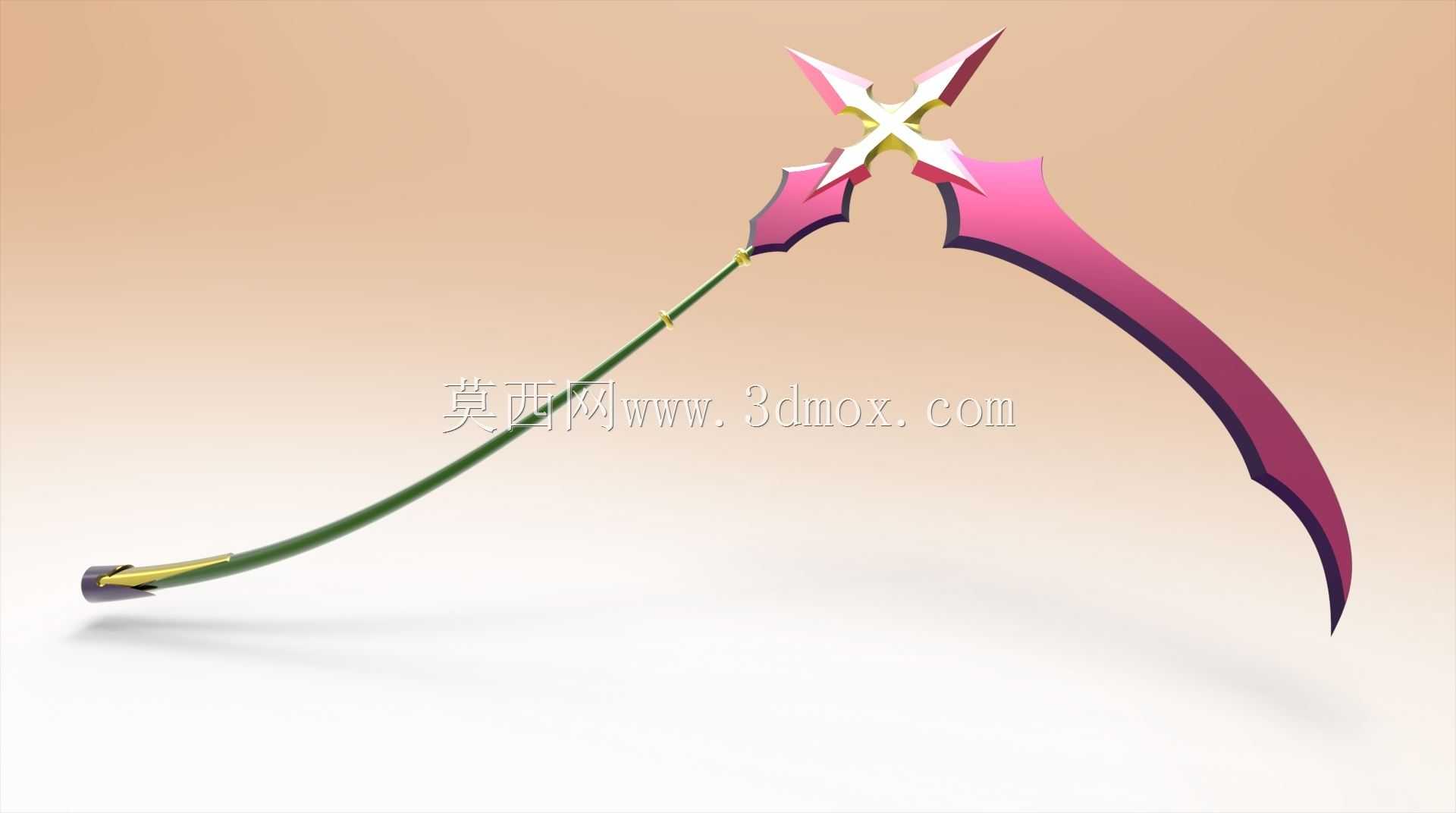

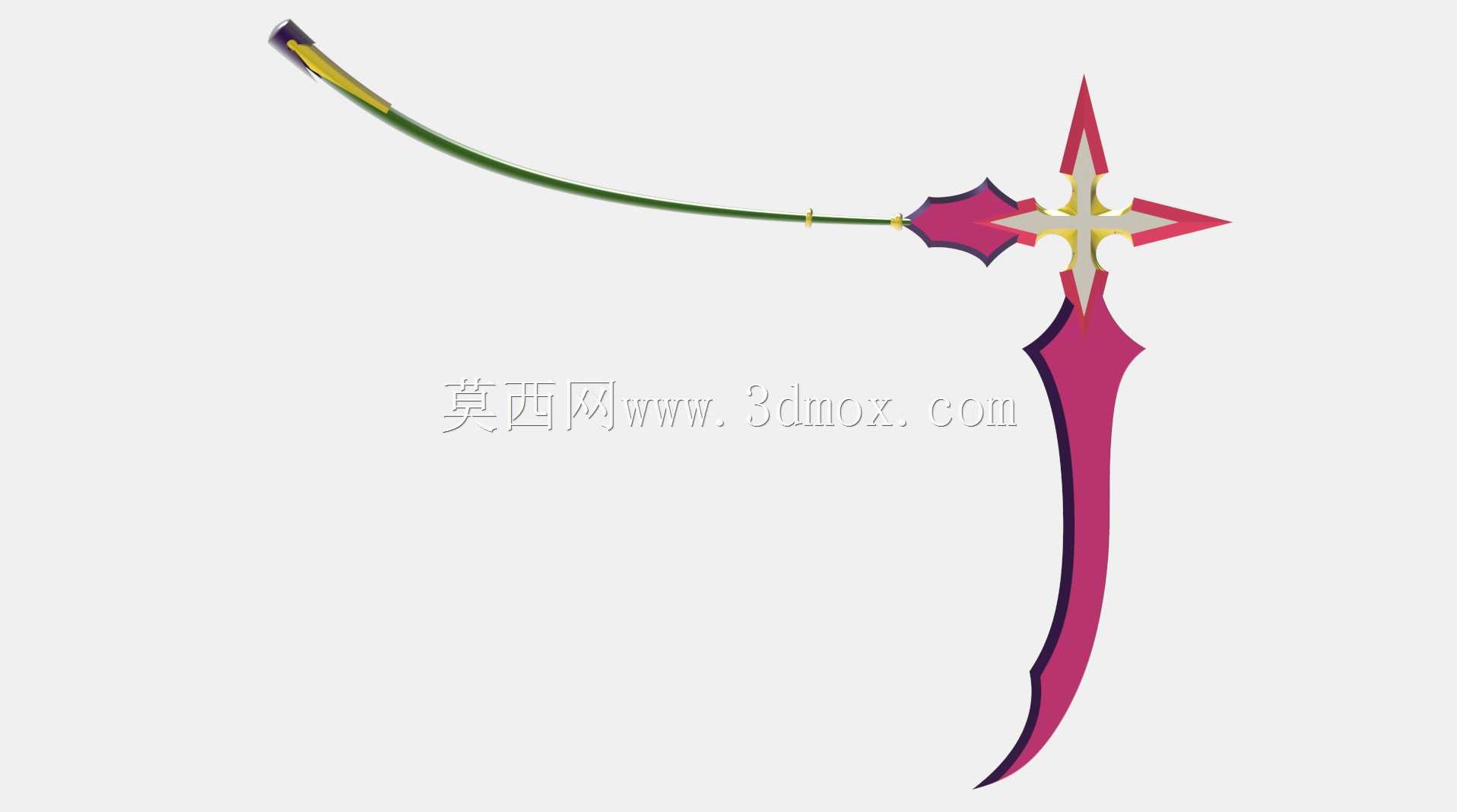

游戏IP衍生马卢西亚镰刀造型结构设计

　　该款镰刀造型结构的设计，最初的应用场景锚定在游戏IP衍生实体道具制作、cosplay装备定制以及主题文创展品开发领域，区别于传统农用镰刀的功能定位，其结构设计围绕视觉还原度与实体使用安全性做了双向平衡，在保留原作夸张造型特征的同时，兼顾实体化后的结构强度与握持适配性。从功能特性层面来看，该结构分为刃部、连接柄、握持尾段三个核心模块，刃部采用非对称双弧面造型，主刃段延伸长度占整体结构的62%，副刃段以十字星型装饰结构作为与柄部的连接基座，既还原了原作的视觉标识，也作为刃部与柄部的连接加强筋存在，避免大尺寸悬臂结构在使用过程中出现连接端断裂的问题。设计过程中首先对原作的平面设定稿做了三维坐标校准，将二维视觉上的透视变形做了工程化修正，

　　避免实体制作后出现比例失调的问题：刃部的曲面做了1.5mm的厚度渐变处理，刃口边缘做R2圆角过渡，既保留刃部的锋利视觉感，也能满足实体道具使用时的安全要求，避免尖锐边角造成划伤。连接柄采用细长杆结构，整体做了3°的微弧预变形设计，抵消大尺寸刃部带来的视觉重心偏移，让整体结构的重心落在握持段前方120mm位置，符合手持长柄道具的握持发力习惯，长时间握持也不会出现明显的坠手感。外形尺寸方面，整体展开长度控制在1800mm，适配多数成年使用者的握持与挥舞需求，刃部最大宽度为220mm，十字连接基座的尺寸控制在180mm×180mm，既保证视觉辨识度，也不会因为尺寸过大导致运输、携带不便。安装边界上，

　　柄部与刃部的连接采用嵌入式榫卯结构加定位销的组合方案，连接端预留M6的标准螺纹孔位，可适配不同材质的柄部替换，不管是采用碳纤维杆做轻量化处理，还是采用实木杆做复古质感处理，都能直接适配安装，不需要二次修改连接结构。尾段的握持部分做了28mm直径的圆柱收窄处理，表面预留1.2mm深度的防滑纹理槽位，包裹防滑材质后整体握持直径控制在32mm，符合成年男性手掌的握持尺寸范围，尾端做了15g的配重块安装位，可根据实际使用需求调整整体重心位置，适配舞台表演、静态展示、收藏摆放等不同场景的使用需求。结构设计过程中对各个连接节点做了应力仿真校核，在柄部承受150N径向载荷的情况下，连接端的最大应力为12MPa，远低于常规PLA打印件、

　　树脂件以及木质材料的许用应力，即使采用常规3D打印工艺制作，也能满足日常使用的强度要求。刃部的曲面做了分模线优化，将分模位置设置在刃部侧面的视觉暗区，不管是采用3D打印制作还是采用模具翻制，都能最大程度减少后期打磨处理的工作量，降低实体化制作的成本。十字星型的连接装饰结构做了空心减重设计，内部设置3mm厚的加强筋网格，在保证结构强度的前提下，将刃部整体重量控制在420g以内，避免整体重量过大导致使用疲劳。针对不同的制作场景，该结构也预留了足够的修改余量：如果用于静态展示，可直接保留现有曲面结构做表面涂装处理；如果用于舞台表演使用，可在刃部内部预留EVA缓冲材料的填充空间，进一步提升使用安全性；如果用于金属材质的收藏级制作，可在连接端额外增加焊接坡口位，满足金属焊接装配的工艺要求。
