亚克力块嵌套拼接益智托盘结构

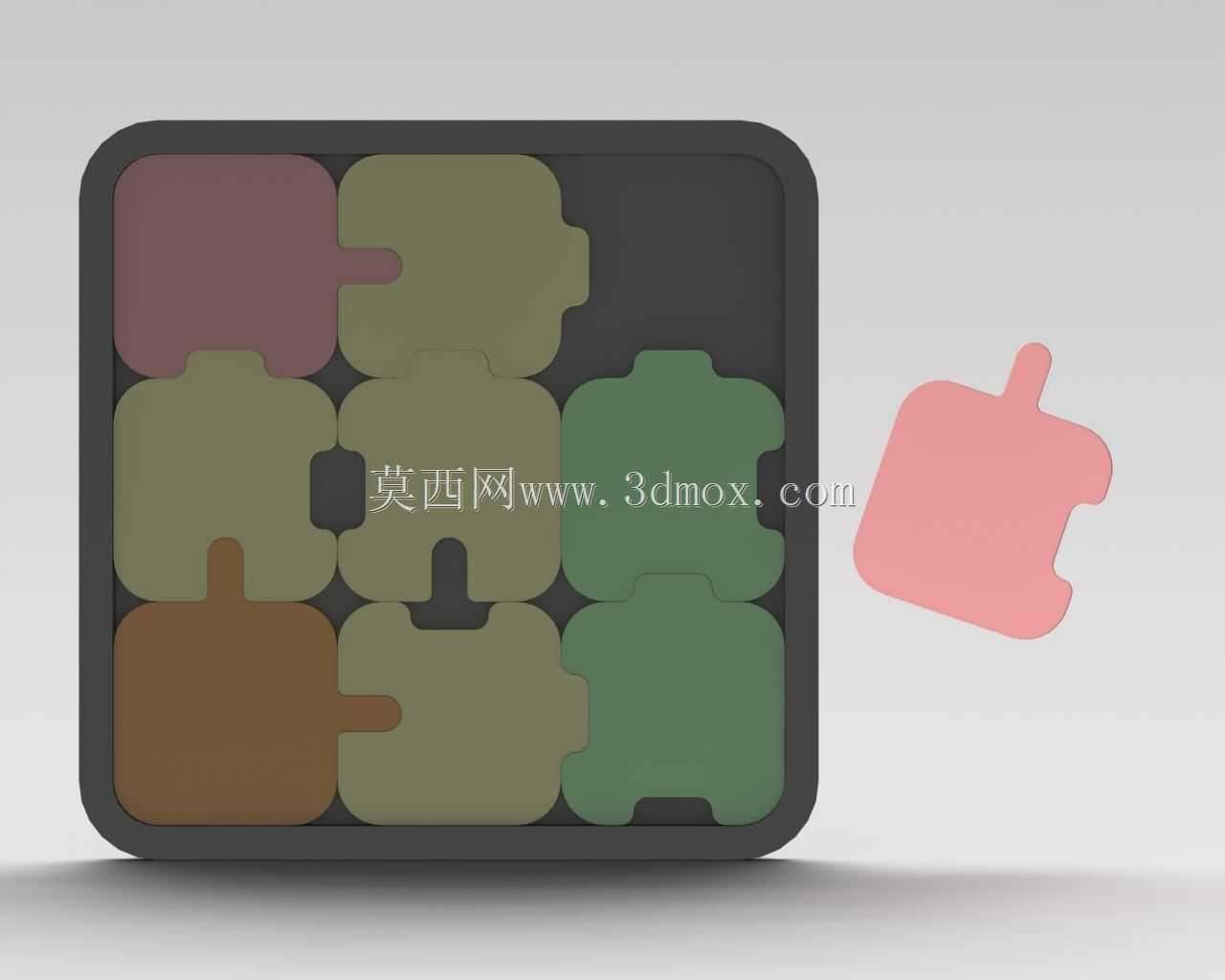

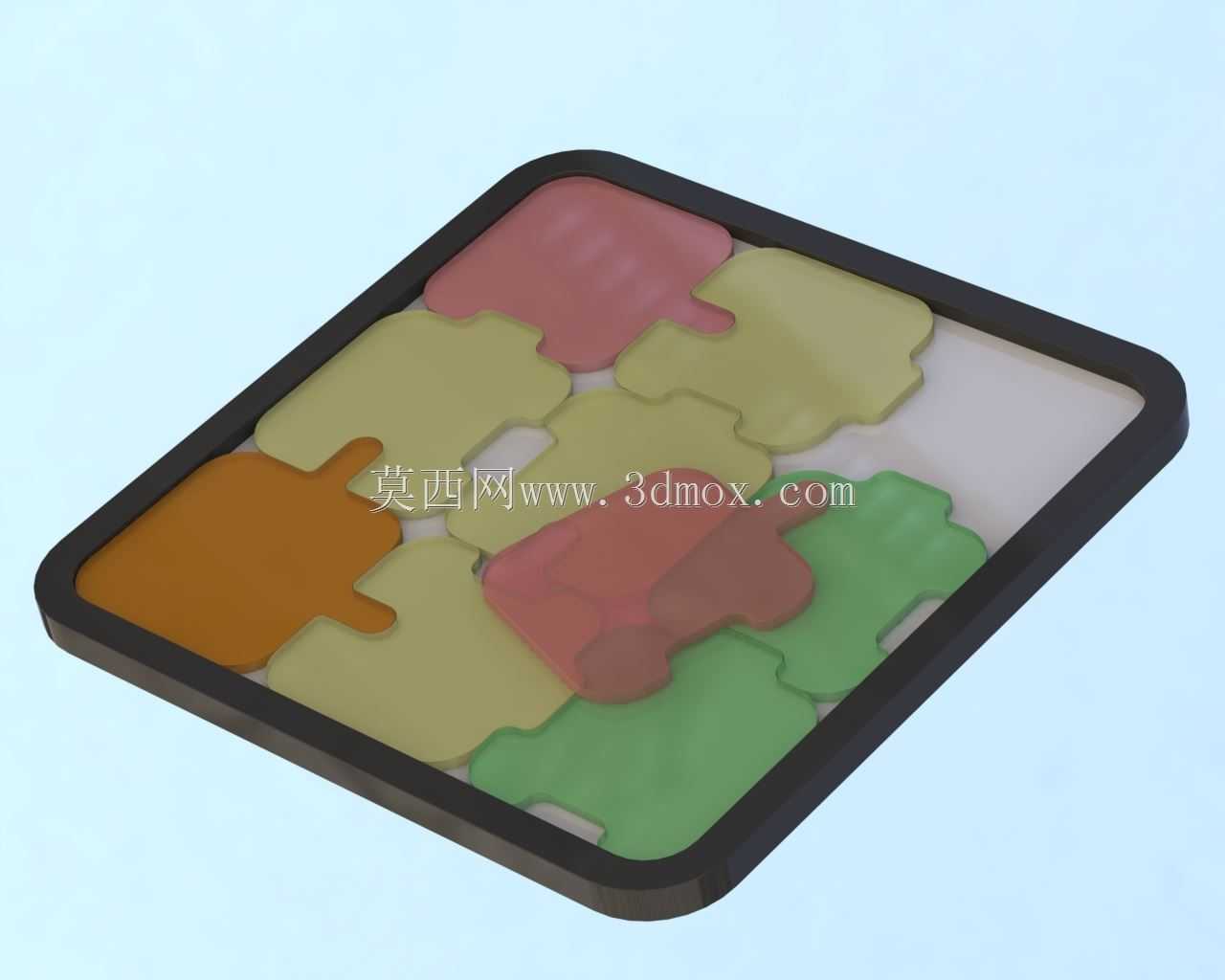

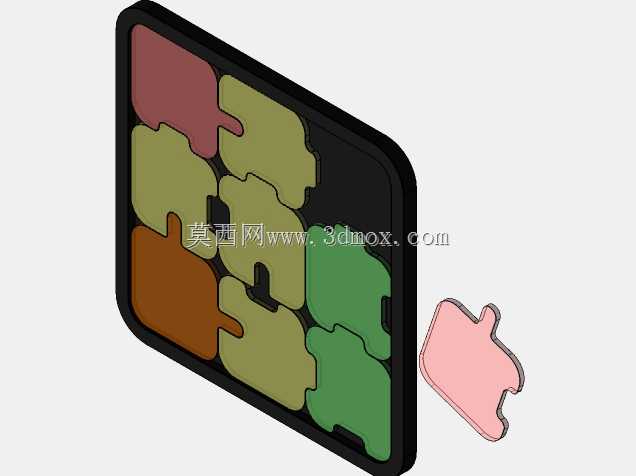

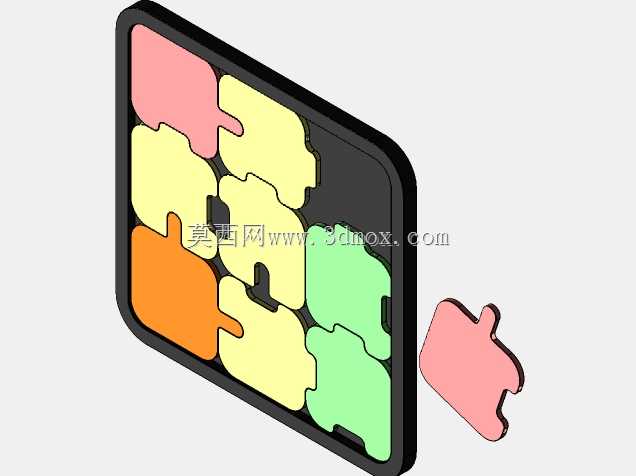

　　该拼接结构的核心应用场景覆盖桌面益智教具、文创周边产品开发、空间逻辑训练器具三大领域，在青少年科创教育场景中，可作为几何空间认知的实操载体，帮助使用者理解平面密铺、轮廓拟合、公差配合的基础工程逻辑，在休闲文创领域，可作为桌面解压摆件，通过反复拆装拼合实现注意力调节，在工业设计实训场景中，也可作为异形轮廓嵌套配合的教学案例，演示非规则零件的定位与限位设计逻辑。整套结构由外框托盘与9块异形亚克力拼块组成，托盘采用带圆角的矩形框式结构，边框内侧设置与拼块厚度匹配的下沉台阶，台阶深度与拼块厚度保持一致，确保所有拼块完全放入后上表面与托盘边框顶面齐平，无凸起或凹陷，托盘外边框的圆角半径经过适配，既避免尖锐边角造成的磕碰损伤，

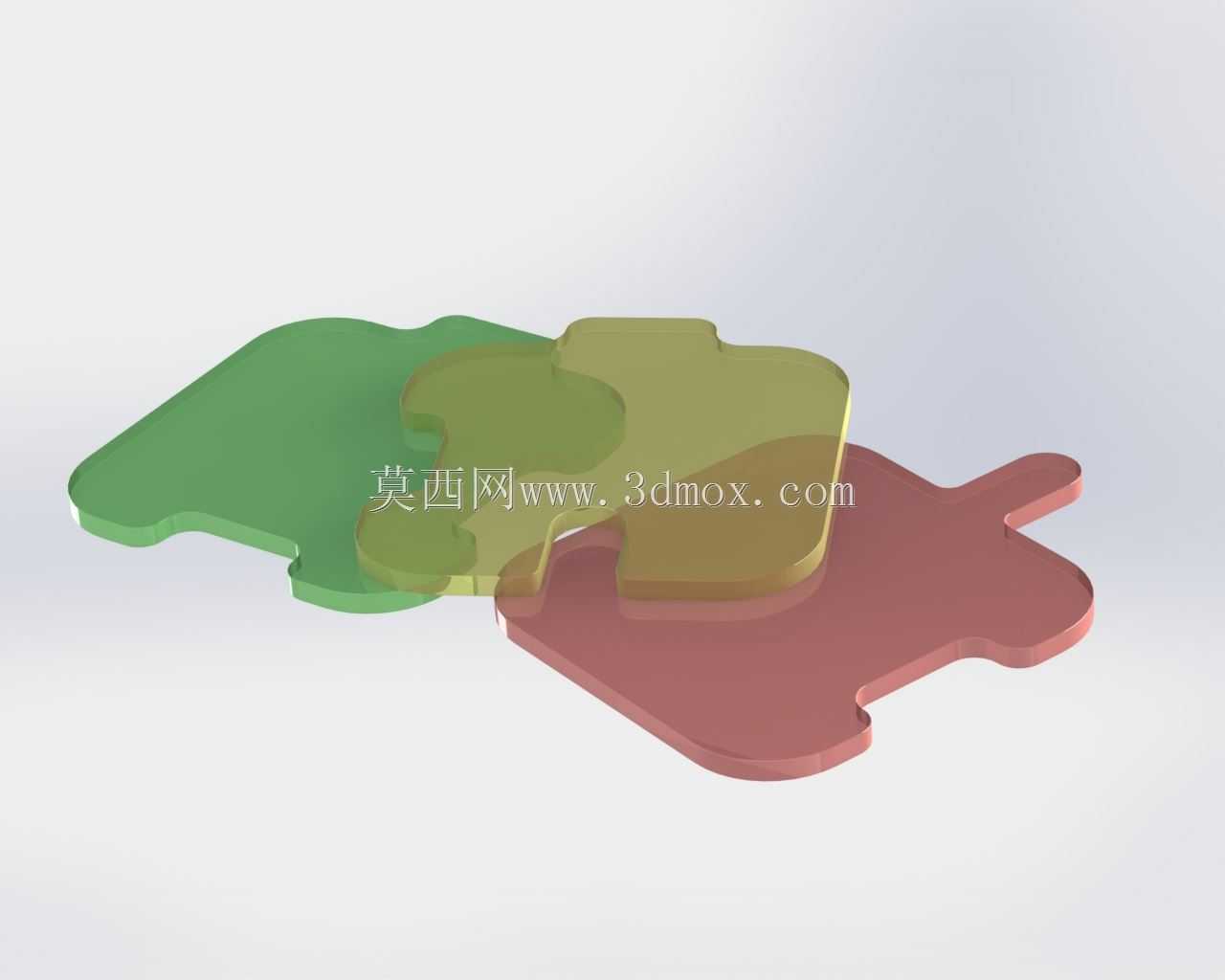

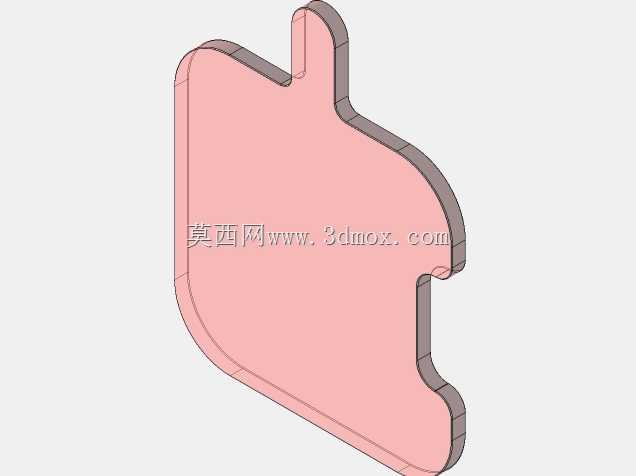

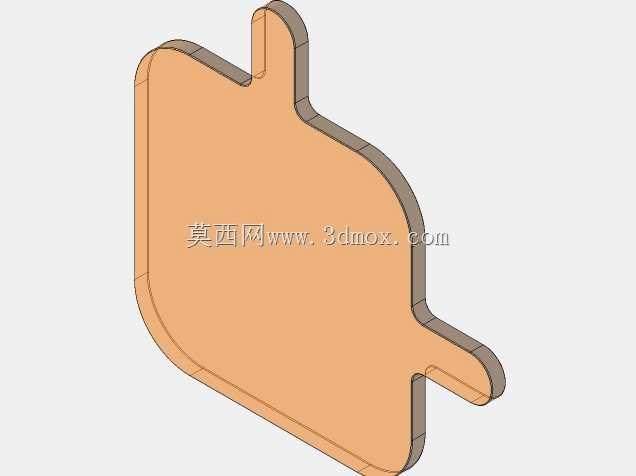

　　也保证拼块在托盘内部的移动不会出现边角卡滞。拼块的轮廓设计采用互锁拟合逻辑，每一块拼块的外轮廓都同时与相邻2-4块拼块的轮廓形成凹凸配合，不存在可以单独取出的独立拼块，必须按照特定的拆卸顺序才能逐块取出拼块，拼合时也需要遵循对应的装配逻辑才能将所有拼块完全平放入托盘内，无重叠、无翘起、无间隙。设计过程中首先确定托盘的内部净空边界，以内部矩形区域为密铺总面积，将总面积等分为9块面积一致的异形单元，每块单元的轮廓线采用连续的圆弧与直线段组合，相邻单元的凹凸轮廓完全共轭，轮廓配合处的间隙控制在亚克力板材加工的常规公差范围内，既保证拼合时的顺畅度，不会出现过盈卡滞，也避免间隙过大导致拼块放入后出现松动错位。拼块的厚度统一，

　　所有拼块的上下表面均为平面，无曲面或台阶结构，适配亚克力板材的切割加工工艺，可直接通过激光切割完成拼块外形加工，无需后续二次铣削或成型工序，托盘的边框采用拼接式结构，四个边框条通过角部定位连接，底部设置承托底板，底板与边框通过粘接或卡扣连接固定，形成稳定的容纳腔体，承托底板的上表面平面度控制在常规板材加工精度范围内，保证拼块放入后可平稳滑动，不会出现局部翘曲导致的拼合卡滞。在实际使用过程中，拼块的受力主要来自使用者的手指推力与拼块之间的挤压力，因此拼块的轮廓转角处均设置了过渡圆角，避免应力集中导致的拼块边角崩裂，同时圆角过渡也能提升拼合时的导向性，当拼块接近正确位置时，可通过圆角的导向作用滑入配合位，降低对位难度。

　　整套结构的安装边界仅需匹配托盘的外部轮廓尺寸，放置于水平桌面即可使用，无需额外的固定或安装结构，拼块与托盘的材质均采用透明或彩色亚克力，既保证结构强度，也具备较好的外观展示效果，不同拼块可采用不同颜色区分，提升拼合过程中的视觉辨识度，帮助使用者快速识别拼块的轮廓匹配关系。从结构设计的角度看，该嵌套拼接结构的核心难点在于轮廓的共轭拟合与密铺逻辑验证，设计时需要反复调整每一块拼块的轮廓曲线，确保所有拼块的面积之和与托盘内部净面积完全一致，同时每一处凹凸配合的轮廓都能完全贴合，不存在干涉或间隙过大的问题，在三维建模过程中，需要通过全局干涉检查逐块验证拼合状态，模拟拼块的移动路径，确保拆卸与装配路径不存在卡滞点，最终实现所有拼块完全平放在托盘内的设计目标。
