SIG551步枪战术护木结构三维数模

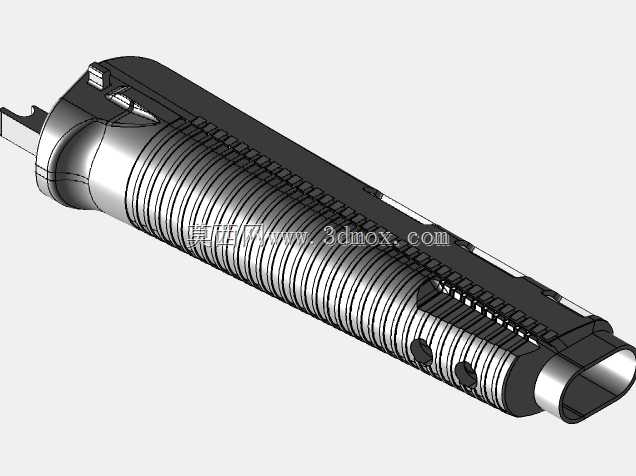

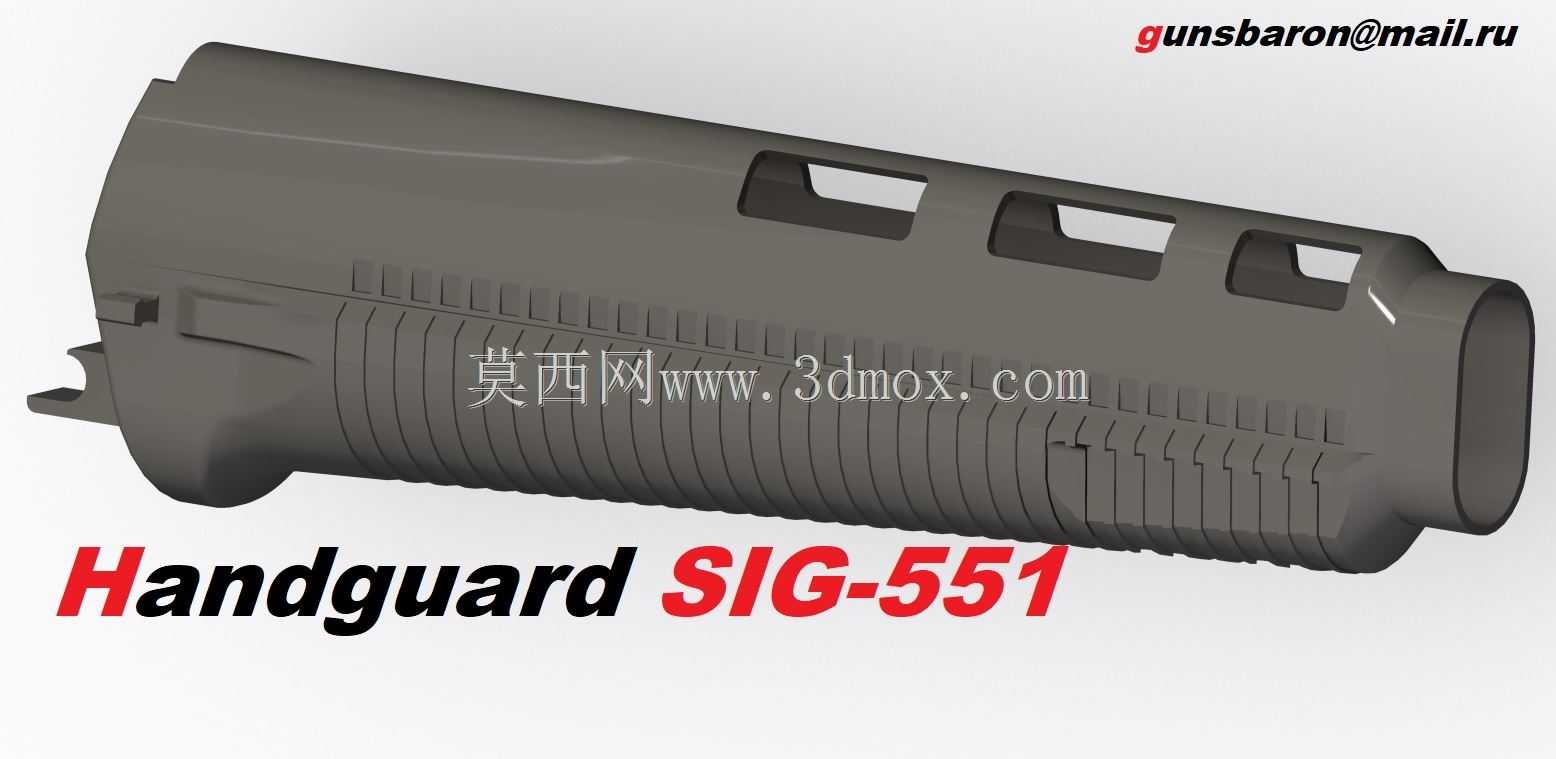

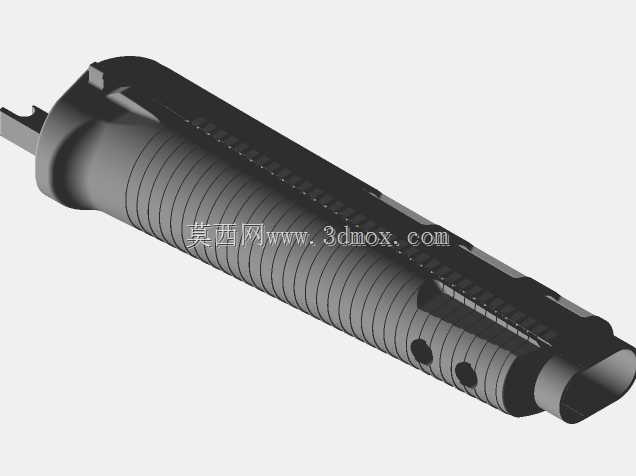

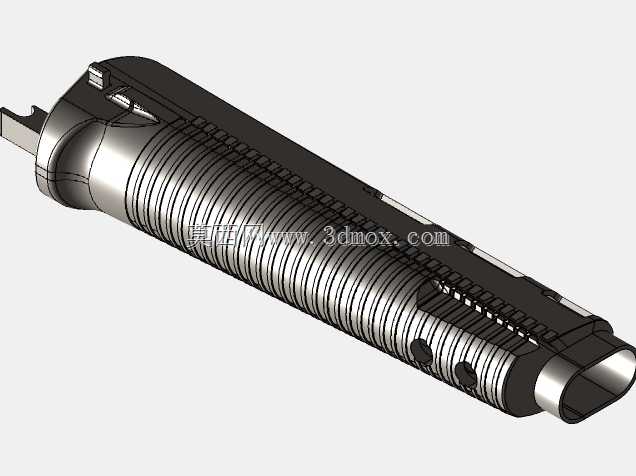

　　在轻武器战术配件的结构设计与改装适配场景中，护木作为直接关联射手握持操控、附件拓展、枪管隔热防护的核心部件，其结构合理性直接影响枪械的人机工效表现与实战使用可靠性。本次呈现的护木结构，针对SIG551系列步枪的安装接口做了完全适配的结构设计，整体采用筒式包覆结构，从枪管节套位置向前延伸至导气箍前端，完全覆盖枪管外露的发热段，连续自动射击过程中可有效阻隔枪管热量向握持区域传递，避免射手手部被高温烫伤，同时也能避免外界沙尘、泥水等异物直接接触枪管与导气机构连接处，降低恶劣环境下的枪械故障概率。

　　从结构细节来看，护木主体外侧设计有连续的竖向防滑棱纹，棱纹高度控制在0.8mm左右，间距均匀排布，戴战术手套握持时可提供足够的摩擦阻力，即使在雨天、涉水后表面沾水的状态下，也不会出现打滑脱手的问题。护木上侧均匀开设三个长条形散热开孔，开孔边缘做了R1.2的圆角倒钝处理，既可以通过开孔形成空气对流，加速枪管周围热空气排出提升散热效率，也能避免开孔锐边划伤射手手部或者勾挂战术装具的织带。护木内部设计有与枪管配合的定位卡槽，安装时可直接卡入枪管对应的定位凸台，配合上下护木的连接销孔完成固定，不需要额外改装枪械原有结构，安装后整体晃动量控制在0.1mm以内，保证战术附件安装后的归零稳定性。

　　设计过程中充分考虑了不同使用场景的适配需求，护木的握持段直径按照成年男性手掌平均握持尺寸优化，周长控制在110mm左右，符合自然握持时的手指弯曲弧度，长时间据枪瞄准不会产生明显的手部疲劳。护木的材质适配方向为高强度玻纤增强尼龙，结构壁厚均匀控制在2.5mm，在保证整体结构强度可承受战术灯、激光指示器等附件挂载重量的前提下，尽可能降低自身重量，避免过多增加枪械前端重量影响枪口指向性。护木前端做了收腰过渡处理，与导气箍位置的外径平滑衔接，不会出现突出的棱角影响战术动作的流畅性，同时在护木内侧与枪管之间预留了1.5mm的均匀间隙，避免连续射击后枪管受热膨胀产生形变时与护木发生硬接触，影响射击精度。

　　从安装边界来看，该护木完全匹配SIG551步枪原厂的护木固定点位，替换安装时不需要对枪械本体做任何切削、打孔等改装操作，拆卸原厂护木后可直接对位安装，固定销可直接沿用原厂配件，降低改装的门槛与成本。护木的外表面预留了通用战术附件的安装基准面，可根据使用需求加装皮卡汀尼导轨段，适配战术灯、前握把、激光瞄准器等不同的战术附件，拓展性可满足日常训练、战术射击等不同场景的使用需求。结构设计过程中对所有受力位置做了加强筋处理，在护木与枪身连接的根部位置增加了3mm厚的加强凸台，可承受据枪时的横向握持力以及附件挂载带来的附加载荷，即使在粗暴使用的场景下也不会出现连接位置断裂的问题。

　　针对实际使用中可能出现的磕碰情况，护木的所有外凸边缘都做了圆角过渡处理，没有尖锐的直角结构，跌落或者磕碰时可分散应力，避免出现应力集中导致的结构开裂。护木内表面设计有均匀的定位凸点，安装后可与枪管外侧的定位面紧密贴合，保证护木与枪管的同轴度，避免护木安装偏斜影响附件的安装精度。散热开孔的位置经过反复优化，避开了枪管与导气管的连接位置，既保证散热效率，也不会让异物直接掉落到导气机构内部，兼顾散热性能与防护性能。握持区域的防滑棱纹从护木中部一直延伸到尾部靠近机匣的位置，不管是采用前握持还是靠近机匣的握持姿势，都能获得足够的防滑摩擦力，适配不同射手的握持习惯。
