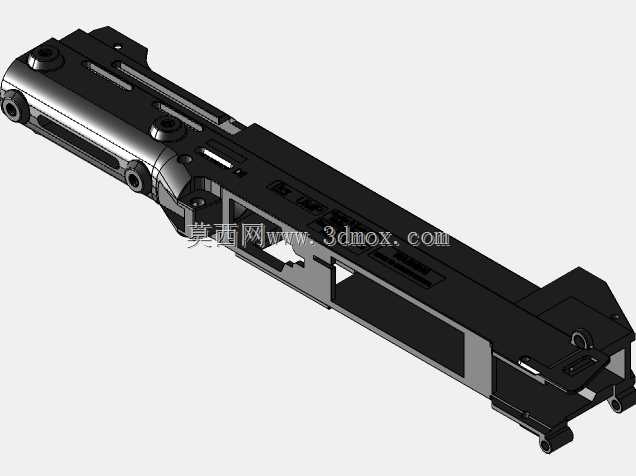

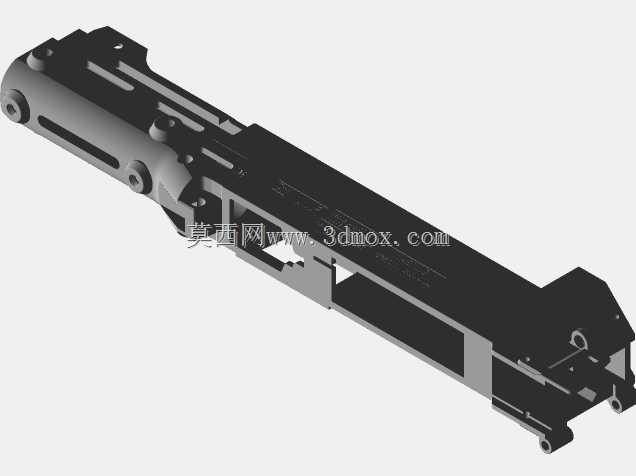

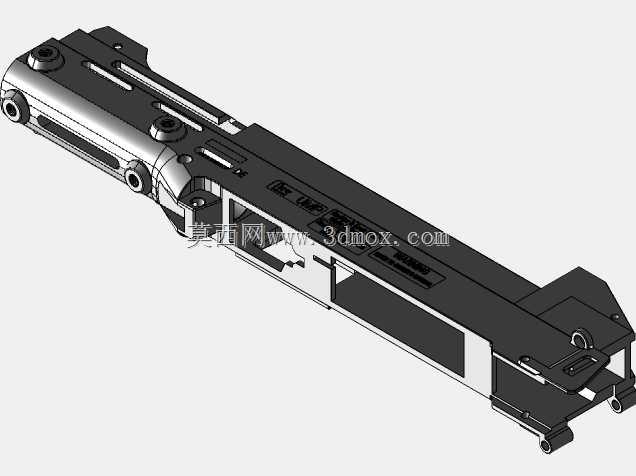

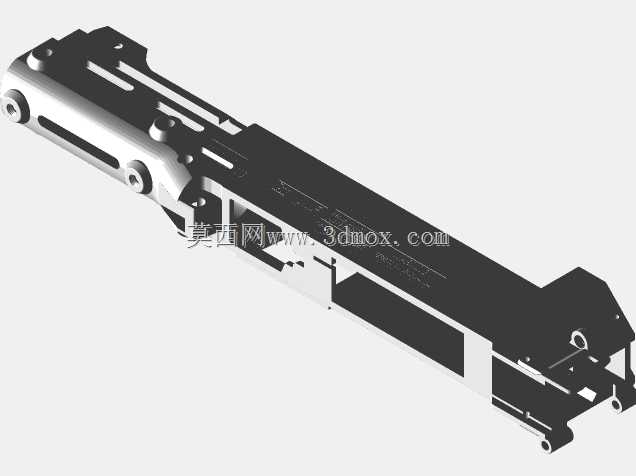

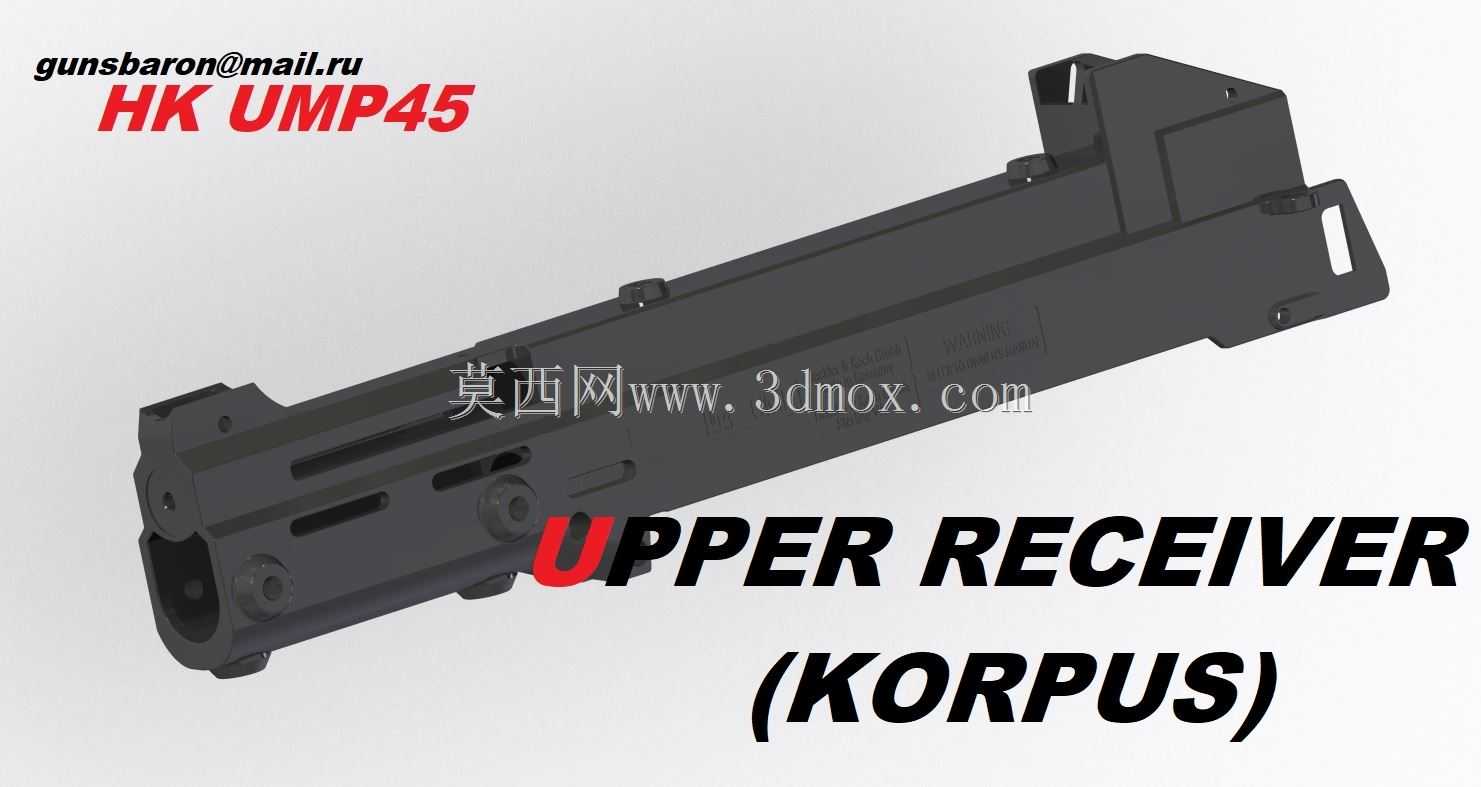

HKUMP45冲锋枪上机匣结构三维数模

　　作为轻武器结构中承担核心承载功能的部件，UMP45的上机匣在整枪系统里的作用远不止包裹自动机这么简单，日常做结构拆解逆向的时候，最先要捋清的就是这个部件和周边所有零件的安装匹配逻辑。先从实际应用场景说，这款上机匣适配.45ACP口径的自动循环动作，整枪在执法单位CQB近战、民用靶场竞技射击场景里，上机匣需要持续承受自动机后坐、抽壳、复进全过程的反复冲击，同时还要为枪管节套、拉机柄、瞄具安装座、护木连接位提供统一的定位基准，所有配合面的形位公差如果控制不到位，连续射击过程中很容易出现卡滞、精度漂移的问题。

　　做这个部件的三维建模时，最先要敲定的是内部自动机的运动行程边界：自动机在机匣内部往复运动的通道必须保证全程同轴度，内壁的让位槽既要避开枪机框上的凸起运动轨迹，又不能过多削减机匣本体的结构强度，毕竟UMP系列采用聚合物加内嵌钢衬的结构思路，但这个数模还原的是核心承载的机匣主体结构，所有安装凸台的位置都要和下机匣的连接销孔严格对正，前后两个连接销的孔位同轴度误差在实际加工中需要控制在0.02mm以内，否则上下机匣装配后会出现应力变形，影响扳机组件的动作顺畅度。

　　从外形尺寸和安装边界来看，上机匣的顶部皮卡汀尼导轨是和机匣本体一体加工的定位结构，导轨的槽间距严格保持标准战术附件的安装尺寸，从机匣最前端的护木结合面到尾部的枪托连接端面，整个长度方向的尺寸要给护木固定、抛壳窗让位、拉机柄运动槽留出足够空间：抛壳窗的开口位置需要对应弹壳抛出的轨迹，不能让弹壳在抛出过程中磕碰机匣边缘造成卡壳，拉机柄的长槽两侧要设计防尘结构的安装卡槽，保证在沙尘环境下异物不会轻易进入机匣内部污染自动机。侧面的辅助导轨安装位做了下沉式设计，既可以加装战术灯、激光指示器这类附件，又不会过多增加机匣的横向宽度，影响持握的手感。

　　设计思路上，这个上机匣没有沿用传统冲锋枪全钢机匣的厚重结构，而是在受力集中的部位——比如枪管节套安装孔、连接销孔、自动机导轨位置做了局部加厚，非受力区域则做了合理的减重挖除，在保证连续射击1500发不出现结构形变的前提下，尽可能降低整枪的上部重量，避免全枪重心过于靠前影响指向性。机匣尾部的枪托连接卡位做了对称的锁止缺口，折叠枪托展开和折叠状态下都能通过锁止结构牢牢固定，不会因为射击震动出现松旷。内壁的抛壳挺让位、击针让位的凹槽深度都经过反复校核，既保证零件运动不发生干涉，又不会因为槽深过大削弱机匣的抗冲击能力。

　　实际做结构验证的时候，还要考虑机匣和枪管的过盈配合长度，枪管压入节套后和上机匣的结合段需要足够的接触面积，才能在连续射击时保证枪管的固定稳定性，避免弹着点偏移。拉机柄槽的末端设计了限位结构，拉机柄后拉到位时会被限位面挡住，不会因为后坐冲击力过大从槽内脱出。机匣下方和弹匣井的结合面做了定位止口，保证弹匣插入时和抱弹口的位置对正，供弹过程中弹头能顺利进入弹膛，不会出现顶弹、双弹进膛的故障。所有棱角位置都做了工艺倒角，既避免加工过程中出现应力集中导致的开裂，也能在实际使用中减少尖锐棱角对操作人员的剐蹭。
