成套设备埃门达性能段连接型材构件

　　在成套工业装配线、光伏支架组配、模块化框架搭建这类需要快速拼接型材的场景里，这类长条形带安装孔的挤压构件是非常常见的基础连接件，很多现场做设备改造或者新线搭建的结构工程师，都会优先选用这类标准化的槽型挤压件来做基础承载段，不用自己从零开模下料，能省不少前期打样的时间。

　　从实际使用场景来看，这类构件主要承担框架段之间的定位连接、面板的承载固定作用，比如光伏组件的边框拼接段、自动化设备的外围防护栏横向支撑、流水线工作台的侧部安装条，都能用到这类结构。它的本体是长直等截面的挤压成型件，截面自带T型槽结构，也就是标签里标注的tslot结构，这种槽型的好处是不用在型材本体上额外打贯穿安装孔，配套的T型螺母可以直接卡进槽道里，沿着槽长方向任意调整安装位置，现场装配的时候如果遇到安装孔位偏差，不用重新钻孔攻丝，滑动螺母调整位置就能适配，容错率比实心钻孔的钢条高很多。

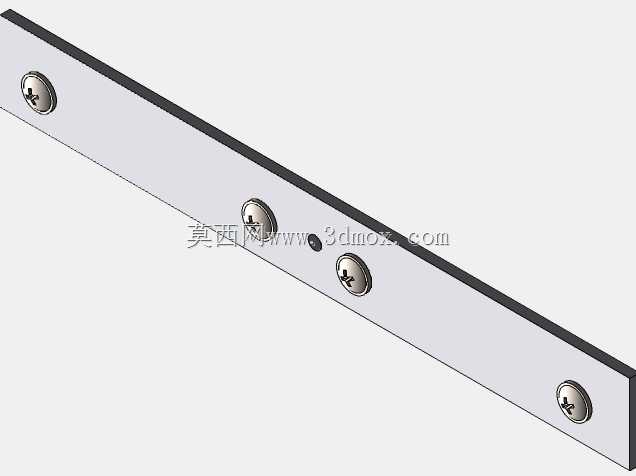

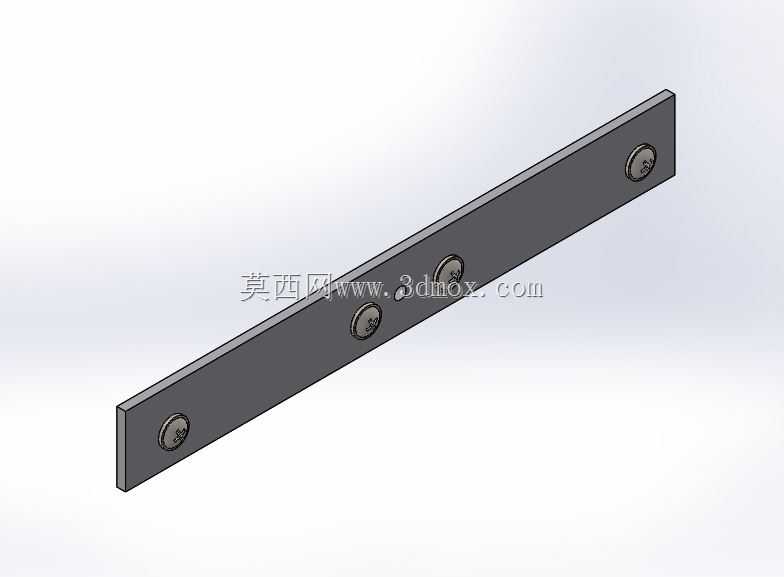

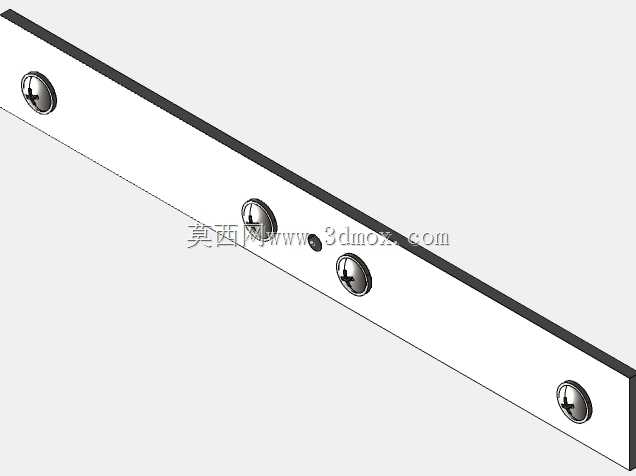

　　设计这类构件的时候，首先要考虑的是挤压工艺的成型限制，壁厚要保持均匀，不能出现局部过厚或者过薄的区域，不然挤压出来的型材会出现弯曲变形，后续校直的工作量会很大。本体上预留的几个沉头安装孔，位置是按照常用的型材拼接间距来设定的，孔位做了沉头处理，安装内六角螺栓之后，螺栓头不会突出型材表面，不会刮蹭到后续安装的面板或者走线，也能让相邻构件拼接的时候保持表面齐平，不会出现凸起干涉。构件两端的端面是平直裁切的，没有做额外的倒角或者坡口，因为这类构件大多是整根挤压之后按照实际需要的长度裁切，标准段的端面保持平直就能满足对接要求，如果有特殊的安装需求，现场再做二次加工就行，不用在出厂阶段做多余的工序。

　　安装边界方面，这类构件的宽度和厚度是和对应规格的T型槽螺母、配套螺栓完全匹配的，安装的时候要注意槽道的朝向，必须让T型槽的开口方向对准需要安装附件的一侧，不然螺母没法卡入。构件上预加工的沉头孔，是用来和垂直方向的型材段做固定连接的，安装的时候螺栓从沉头侧穿入，拧入垂直型材上预置的螺母或者螺纹孔里，拧紧力矩不能过大，不然挤压型材的壁比较薄，容易出现局部压溃变形，导致连接失效。如果是用在有振动的设备上，比如光伏支架常年受风压振动、自动化设备运行有持续震动，还要在连接位置加装防松垫圈，避免螺栓长时间受振松动。

　　很多刚入行的结构设计师在选这类构件的时候，容易忽略槽道的尺寸公差，觉得只要是T型槽就能通用，实际上不同厂家挤压的槽道宽度、槽深都有细微差别，如果选的螺母和槽道不匹配，会出现螺母卡不进去或者卡进去之后旷量太大的问题，所以建模的时候要把槽道的内部尺寸、安装孔的沉头深度、孔位间距都做精准的参数化设定，后续改长度或者调整孔位的时候，直接修改参数就能生成新的模型，不用重新绘制草图。另外这类挤压件的长度方向是可以任意裁切的，所以建模的时候不要把长度做死，要留出参数调整的余量，方便不同项目里根据实际安装空间调整构件长度，不用每次都重新建模。

　　从承载特性来看，这类挤压铝合金材质的构件（行业里这类槽型件大多用6063-T5铝合金挤压成型），自重比钢制构件轻很多，但是纵向的抗弯强度足够满足常规的框架支撑、面板固定需求，不会出现明显的下挠变形，表面做阳极氧化处理之后，抗锈蚀能力也比普通喷漆的钢件好，用在户外光伏支架或者潮湿的车间环境里，也不会轻易生锈腐蚀，后期维护的成本很低。
