滚花一字槽6-32拇指快锁螺钉

　　做设备快拆结构设计的工程师，多半都跟这类拇指螺钉打过交道——不用找螺丝刀，徒手就能拧动的紧固件，在需要频繁拆装、又不能完全松脱丢失的场景里，实用性比普通外六角或者沉头螺钉高太多。这次建模的这款6-32规格的拇指螺钉，是我之前做通讯机箱侧板快装、测试治具快速换型时反复验证过的结构，建模时特意把实际生产和装配里容易踩的坑都还原到了细节里。

　　先从应用场景说，这类螺钉最常出现在三类地方：一是电子设备的机箱面板、侧盖板，比如工控机、测试仪器的外罩，运维人员拆盖板不用带工具，徒手拧松就能掀开，拧紧后也能达到足够的锁紧力，不会因为设备振动松脱；二是工装治具的快换压板，生产线换型时操作员不用找内六角或者扳手，直接拧动拇指位置就能松开压板更换定位件，换型时间能压缩三分之一以上；三是小型光学设备、检测仪器的调节锁紧部位，滚花的防滑纹路哪怕手上沾了少量无尘布的纤维或者轻微的油污，也能稳稳拧动，不会打滑。

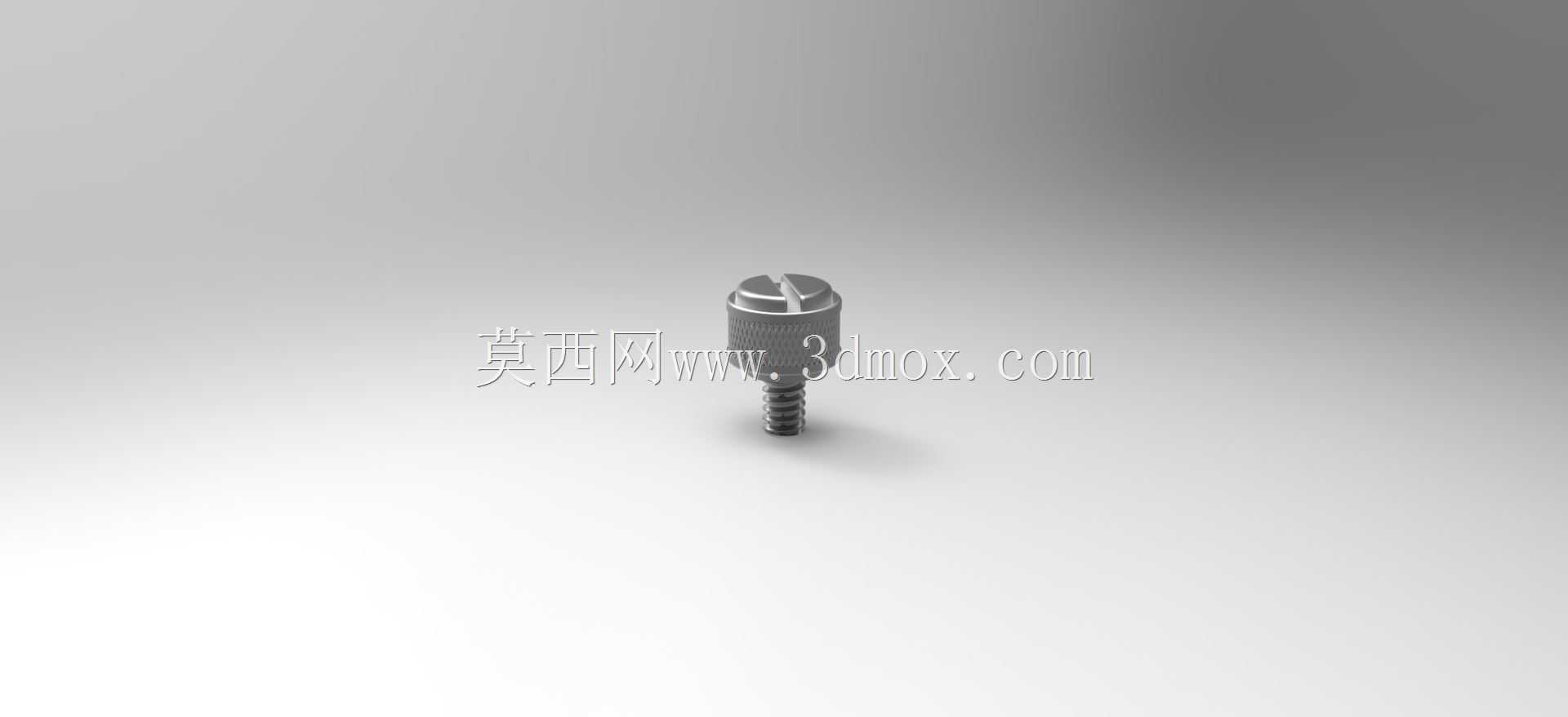

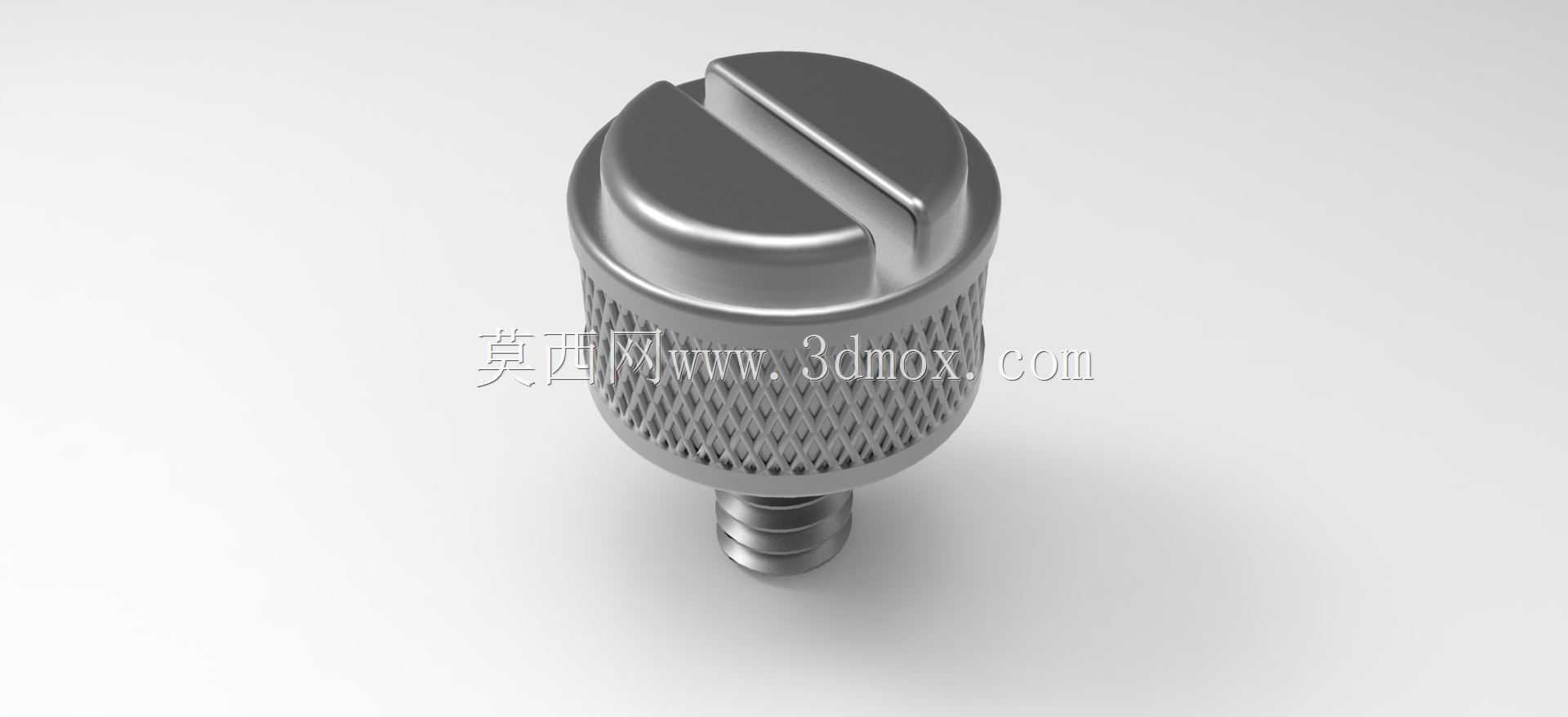

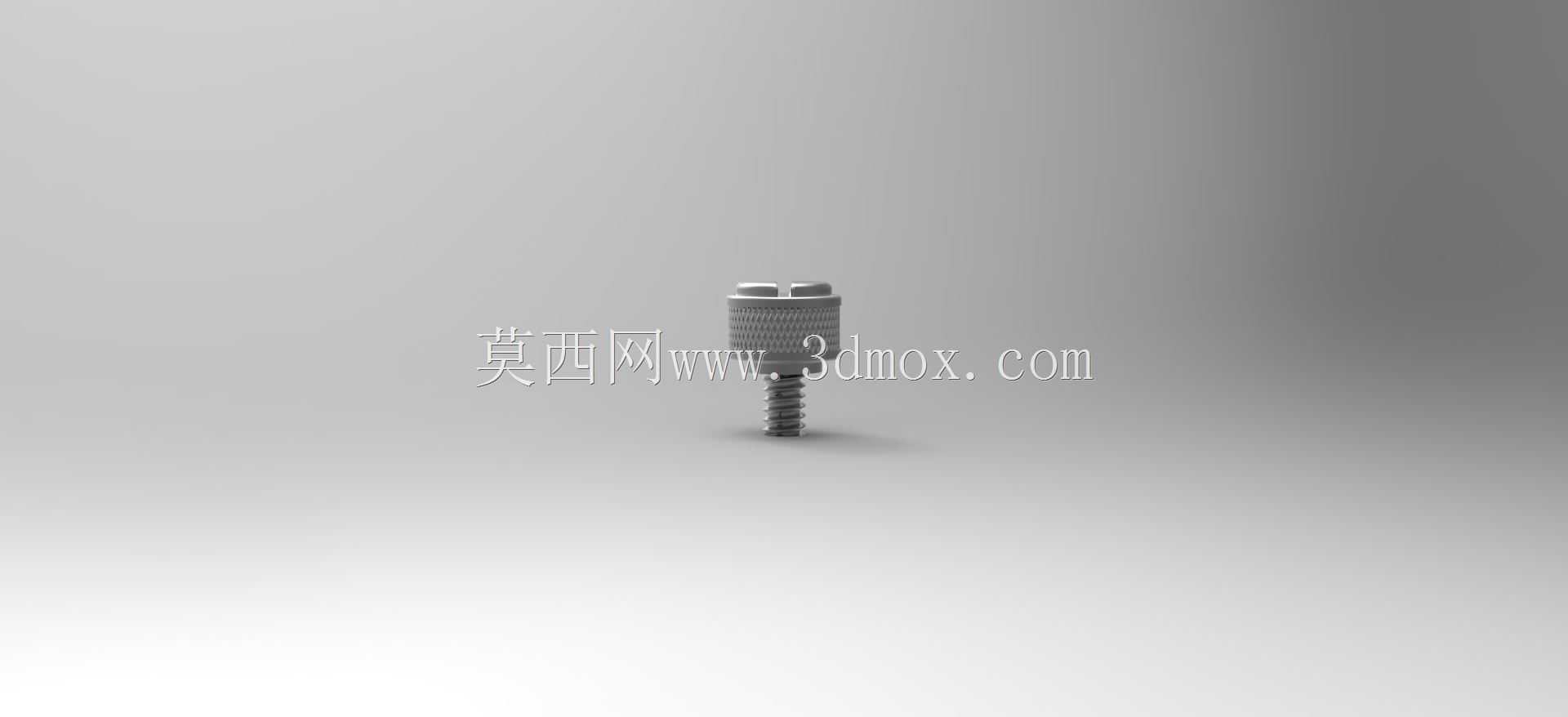

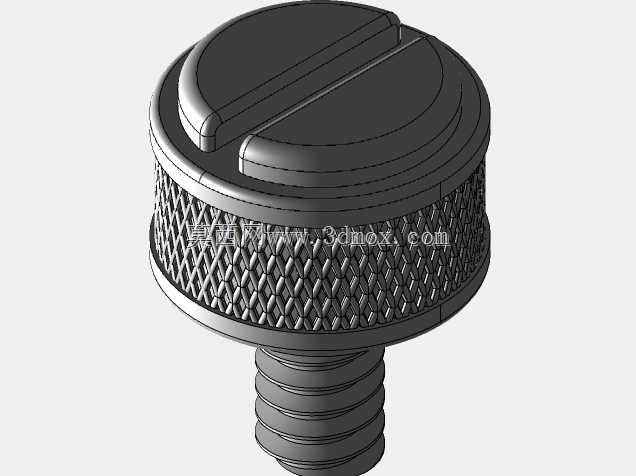

　　结构设计上，这款螺钉分三个功能段：最上方的拧动头、中间的防滑滚花段、下方的螺纹段。拧动头做了一字槽的冗余设计，不是说徒手拧不动，而是考虑到如果长期使用后螺纹处有轻微锈蚀、或者装配时预紧力比预期大，运维人员可以用一字螺丝刀辅助加力，不用因为拧不动就把滚花磨坏，这个细节很多新手建模时会漏掉，觉得拇指螺钉就只需要做滚花，实际现场使用时，一字槽的存在能大幅降低零件的报废率。中间的滚花段用的是网纹滚花，不是直纹，网纹的防滑性在各个拧动角度都一致，不会出现直纹滚花顺着纹路方向打滑的问题，滚花的齿距和齿深我是按GB/T 6403.3的标准做的，齿顶做了微小的圆角，不会划手，毕竟是徒手操作的零件，锐边倒钝是必须的，之前有供应商做样时滚花齿顶太尖，操作员拧的时候手上磨出泡，后来调整了滚花刀的进给量才解决，建模时特意把这个圆角做进去，避免后续出工程图时漏掉工艺要求。

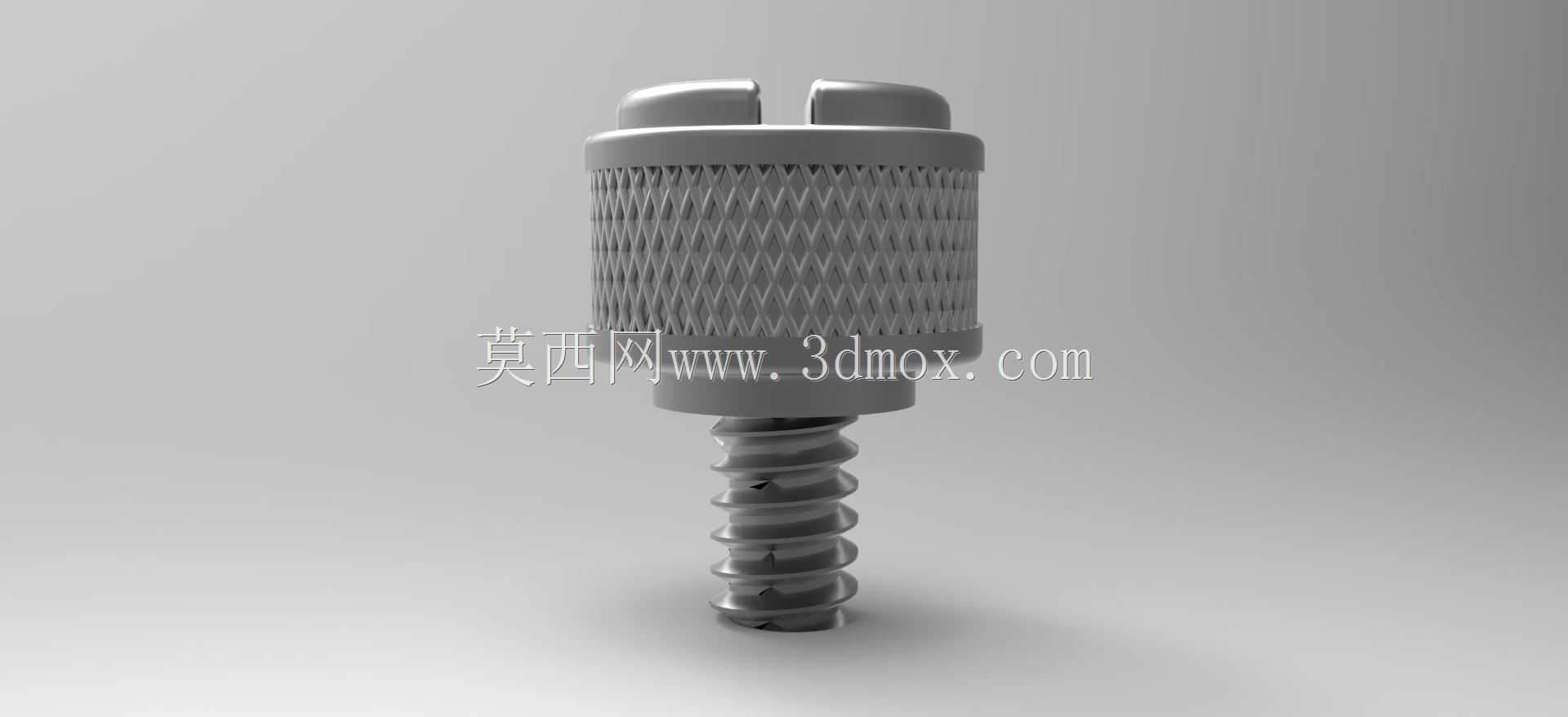

　　下方的螺纹是6-32UNC统一粗牙螺纹，这个规格是美标紧固件里最常用的小规格螺纹之一，牙距0.794mm，螺纹大径3.505mm，建模时我没有直接用软件自带的装饰螺纹线，而是把真实牙型切了出来，因为很多时候做装配仿真时，需要验证螺纹和钣金压铆螺母、或者塑胶柱铜螺母的啮合长度，6-32的螺钉在1.2mm厚的冷轧钢板上配压铆螺母，啮合3圈就能达到足够的锁紧力，不会滑牙；如果是拧入ABS材质的塑胶柱，啮合长度要做到4-5mm，不然反复拆装几次塑胶柱就会滑牙。螺纹收尾的地方我做了2牙的收尾锥度，不是平切的，实际生产中搓丝的时候本来就会有自然收尾，平切的螺纹在拧入的时候容易卡滞，尤其是拧入铜螺母的时候，平切的螺纹端会把螺母的内牙刮出铜屑，掉在电路板上容易造成短路，这个细节在电子设备结构设计里尤其重要。

　　安装边界这块，这款螺钉的头部直径我设的是10mm，滚花段的直径跟头部一致，高度是8mm，这个尺寸是经过人体工程学验证的：成年人的拇指指腹宽度大概在12-15mm，10mm直径的头部，拇指按上去能完全覆盖，拧动的时候力矩足够，又不会因为头部太大占用过多的面板空间。头部下方我做了0.5mm的凸台，凸台直径比滚花段小0.2mm，装配的时候凸台会先卡入面板的过孔，过孔直径我留的是3.7mm，比螺纹大径大0.2mm，既能让螺钉顺利穿过，又不会因为间隙太大导致螺钉歪斜，锁紧后面板不会出现缝隙。另外要注意的是，这类拇指螺钉如果是用在需要经常松脱但不分离的场景，比如机箱侧板，要搭配卡簧或者松不脱的结构，我之前做过的一款机箱，就是把螺钉穿在侧板的过孔里，头部下方卡一个E型卡簧，这样拧松之后螺钉不会从侧板上掉下来，拆侧板的时候不用找地方放螺钉，避免小零件丢失，这个装配关系在建模时也做了对应的配合间隙验证，卡簧槽的位置距离头部下端面1.5mm，刚好能容纳1mm厚的侧板加上0.5mm的卡簧安装间隙，不会出现卡滞或者松旷的问题。

　　很多新手做这类紧固件建模的时候，容易把滚花做的太密或者太疏，太密的话滚花刀加工的时候容易崩齿，生产成本高，太疏的话防滑效果差，我这次用的滚花模数是0.3，网纹角度45度，不管是车削加工还是冷镦成型，工艺性都很好，冷镦的话一模就能出头部形状，后续只需要搓丝和滚花，生产效率高，成本也低。另外头部的一字槽深度我设的是1.5mm，槽宽1.2mm，刚好适配常规的3mm一字螺丝刀，槽的两端做了R0.3的圆角，避免热处理的时候应力集中导致槽口开裂，毕竟这类螺钉如果是用在工业设备上，一般会做碳钢镀锌或者不锈钢304的材质，碳钢的话热处理硬度到HRC28-32，既有足够的强度，又不会太脆，拧的时候不会断。

　　说个实际踩过的坑，之前有款设备用了类似的拇指螺钉，但是滚花段做的太长，操作员拧的时候手指容易碰到旁边的元器件，后来把滚花段的高度从12mm改成了8mm，刚好是拇指捏持的高度，既不影响拧动，又不会干涉周边零件，这次建模的时候就直接用了优化后的尺寸，头部总高度（包括一字槽的凸起）是10mm，螺纹长度根据不同的应用场景可以调整，但基础款的螺纹长度我设的是6mm，足够应付大部分1-3mm厚的板件连接。还有就是螺钉的头部端面，我做了0.2mm的倒角，不是直角边，装配的时候如果面板有轻微的不平整，倒角能让头部更好的贴合面板，不会出现翘边的情况，锁紧后受力均匀，不会因为局部应力太大导致面板变形。

　　做紧固件建模最忌讳的就是只画个大概形状，不考虑实际装配和加工的细节，很多网上下载的螺钉模型，要么螺纹不对，要么滚花是贴图，要么没有工艺圆角，拿到工程里用的时候，出工程图还要改半天，甚至做装配干涉检查的时候会误报。这款模型我是按实际生产的零件1:1还原的，每个尺寸都能直接用来出图加工，不管是做结构设计选型参考，还是做装配仿真，都能直接用，不用再反复调整尺寸。尤其是做快拆结构的设计，选对紧固件的规格和结构，能大幅降低后续生产和运维的成本，毕竟设备的易用性，很多时候就体现在这些不用工具就能操作的小零件上。
