太阳能光伏支架横向压紧套件结构

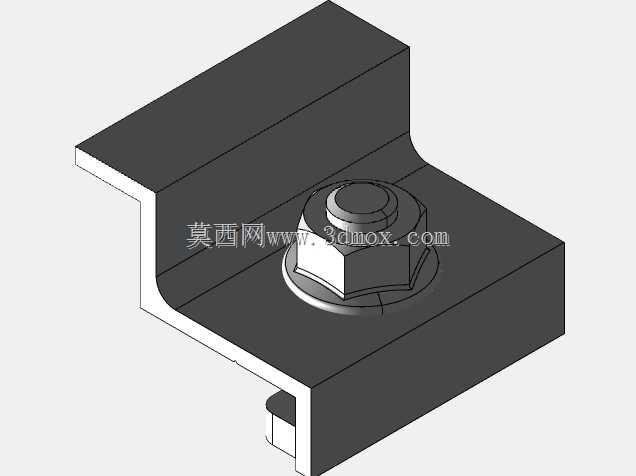

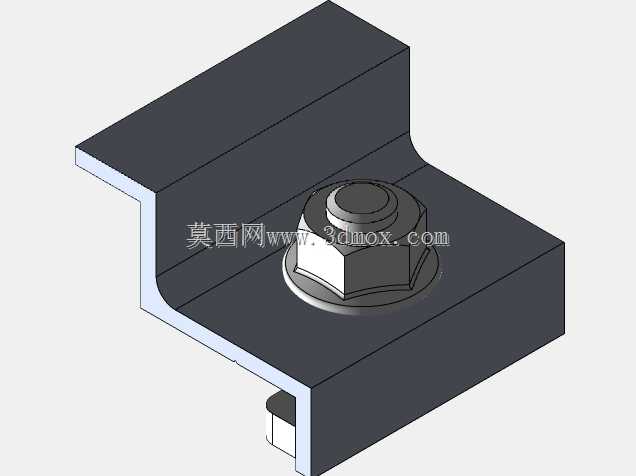

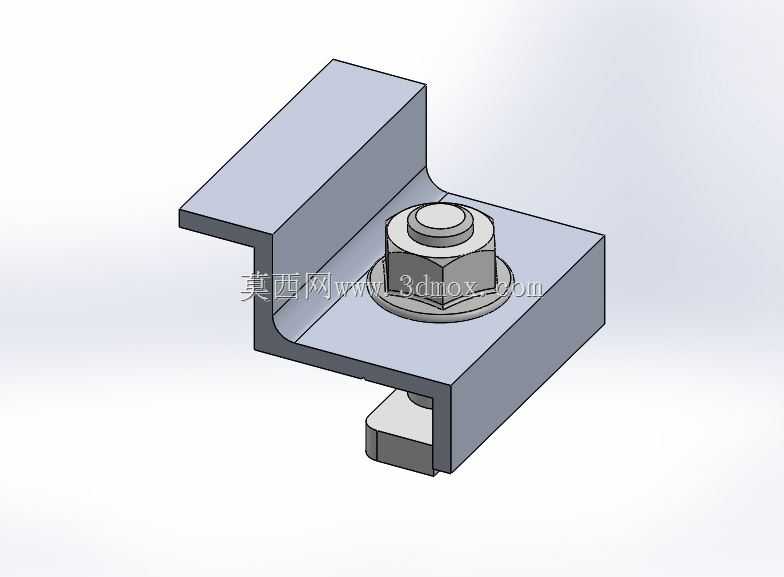

　　这套压紧套件主要应用于分布式光伏电站、集中式地面光伏电站的组件安装环节，针对采用挤压成型铝合金型材作为支架主梁的安装场景设计，是光伏组件与支架主梁之间实现可靠压紧固定的核心连接部件。在实际电站运行过程中，光伏组件需要长期暴露在户外环境，承受风载荷、雪载荷、温度交变带来的型材热胀冷缩应力，这套压紧件的结构设计正是围绕这些实际工况展开。从结构组成来看，套件包含Z型折弯压紧座、配套六角螺栓、防滑锁紧螺母三个核心部分，压紧座的折弯角度经过精准校核，横向卡入型材槽道后，上沿压边刚好贴合光伏组件的铝边框侧边，下沿卡爪嵌入型材的T型槽内部，无需额外在型材上打孔，即可实现定位与承载。设计过程中优先考虑了安装便捷性，

　　卡爪的外形尺寸与常规25mm开口的光伏铝型材槽道完全匹配，安装时无需从型材端部穿入紧固件，可直接从槽道任意位置侧向卡入，大幅提升现场施工的效率，尤其是在已铺设部分组件的阵面维修、组件更换场景下，这种侧装结构的优势更为明显，无需拆卸相邻组件即可完成单个压紧件的更换或紧固。压紧座的压边位置做了微小的防滑齿纹处理，与组件边框接触后可增大静摩擦力，避免长期风振导致的压紧件滑移、组件松动脱落问题；螺栓与螺母配合位置预留了足够的调节余量，可适配不同厚度的组件边框，兼容常规边框厚度范围内的晶硅组件、薄膜组件安装需求。从安装边界来看，这套横向压紧件适配槽道开口宽度25mm的挤压铝型材，安装完成后压紧座突出型材表面的高度经过严格控制，

　　不会超出组件边框的上沿高度，避免出现积水积灰的遮挡区域，影响组件发电效率；螺栓的紧固力矩范围参考常规光伏安装规范设定，既保证足够的压紧力，又不会因为力矩过大压裂组件边框或者导致型材槽道变形。在结构强度校核阶段，针对压紧座的折弯处做了圆角过渡处理，避免应力集中导致的长期疲劳断裂，卡爪的厚度经过载荷计算，可满足12级风载下的组件抗拔要求，螺母采用带防滑齿面的设计，紧固后可在无弹簧垫圈的情况下实现防松效果，减少户外环境下紧固件松动的概率。这套结构同样可拓展应用于采用同规格挤压铝型材的工业设备框架面板安装、自动化设备防护门板固定等场景，只要型材槽道规格匹配，即可实现快速免打孔安装，相比传统的打孔螺栓连接，不会破坏型材的防腐层，

　　也不会因为打孔位置误差导致的安装对位困难问题。在三维建模过程中，各部件的配合间隙按照实际机械加工公差设定，压紧座与型材槽道的配合间隙控制在合理范围，既保证安装时的顺畅卡入，又不会因为间隙过大导致安装后组件出现窜动；螺栓与压紧座的过孔采用间隙配合，允许安装时存在微小的角度偏差，适配现场施工时的安装误差，降低对施工人员操作精度的要求。
