太阳能侧位安装Z型固定连接件

　　在分布式光伏电站的现场安装作业里，型材框架的侧位固定一直是影响施工效率与结构可靠性的关键环节，这款Z型折弯固定件正是针对25mm规格横向安装场景开发的专用连接构件。从实际应用场景来看，这类固定件多用于光伏板边框与铝型材支架的侧向搭接，也可适配工业铝型材框架的层板侧装、设备外护板的快速固定场景，尤其适合挤压成型的T型槽型材安装，无需对型材做额外打孔攻丝，配合T型螺栓与法兰螺母即可完成锁紧，大幅减少现场加工工序。

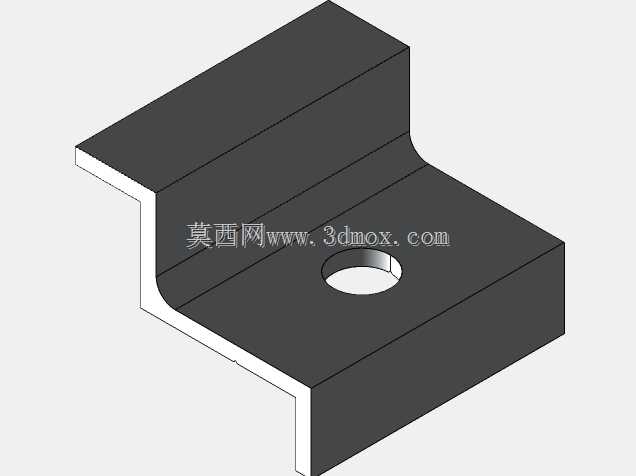

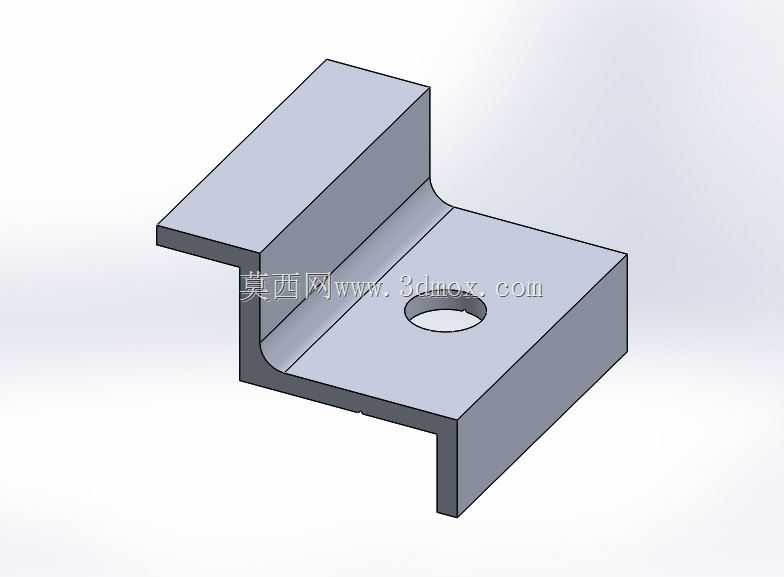

　　从结构功能特性来看，零件采用Z型等厚折弯结构，上下两个平行安装面分别承担不同连接功能：下安装面开设单圆孔，可穿过螺栓与下方型材槽内的预置螺母配合锁紧，安装面的平面度控制在0.1mm以内，保证与型材表面的贴合度，避免锁紧后出现应力集中导致的型材变形；上安装面为平整贴合面，可直接抵靠待固定的面板或框架侧边，折弯处采用圆角过渡，既避免折弯加工时出现应力开裂，也能消除安装时的锐边割手风险，折弯内R角与外R角的差值严格匹配板材厚度，保证折弯后两个安装面的平行度公差控制在0.2mm范围内，不会出现安装面翘曲导致的连接虚位。

　　设计思路上，这款零件完全围绕现场快速安装的需求做优化，整体外形没有多余的冗余结构，所有棱边都做了小倒角去毛刺处理，适合批量冲压折弯成型，生产时可采用连续模加工，材料利用率能达到85%以上，有效控制量产成本。安装边界方面，零件适配25mm横向安装间距，也就是上下两个安装面的垂直落差为25mm，刚好匹配常规光伏边框与型材支架的安装高度差，下安装面的开孔直径适配M6或M8规格的螺栓，可兼容市面上绝大多数T型槽铝型材的槽宽规格，安装时不需要额外调整安装位，只要将下安装面贴靠型材表面，螺栓穿过开孔卡入型材T型槽内，预置的T型螺母在槽内自动对位，锁紧后即可提供足够的抗剪切与抗拉力，上安装面的有效接触面积足够分散压紧力，不会在固定薄面板时出现压痕或面板变形。

　　在实际选型使用时，需要注意安装面的贴合方向，下安装面必须完全贴靠型材的基准平面，螺栓锁紧扭矩控制在对应规格螺栓的推荐扭矩范围内，避免扭矩过大导致折弯处产生永久变形；如果是在户外光伏场景使用，零件表面可根据需求做镀锌或达克罗处理，提升耐候防腐能力，适配户外长期使用的需求。这类侧位固定件相比传统的角码连接，占用的安装空间更小，不需要在型材侧面预留角码的安装位置，尤其适合排布紧凑的光伏阵列安装，能有效提升支架系统的空间利用率，同时Z型的结构本身具备一定的形变缓冲能力，在遇到风载或温度形变时，可通过微小的弹性形变释放应力，避免连接部位出现硬接触断裂的问题。

　　从建模逻辑来看，绘制这款零件时首先要确定两个安装面的垂直间距与各自的平面尺寸，再绘制折弯线添加折弯特征，注意折弯扣除值要匹配所选板材的厚度与折弯半径，保证成型后的尺寸与设计值一致，开孔位置要居中设置在下安装面的中心，保证锁紧时受力均匀，不会出现偏载导致的零件滑移，最后添加所有棱边的倒角特征，还原真实加工后的零件状态，模型的尺寸标注可直接用于生产加工，不需要额外做尺寸转换。
