太阳能安装用U型槽式挤压连接构件

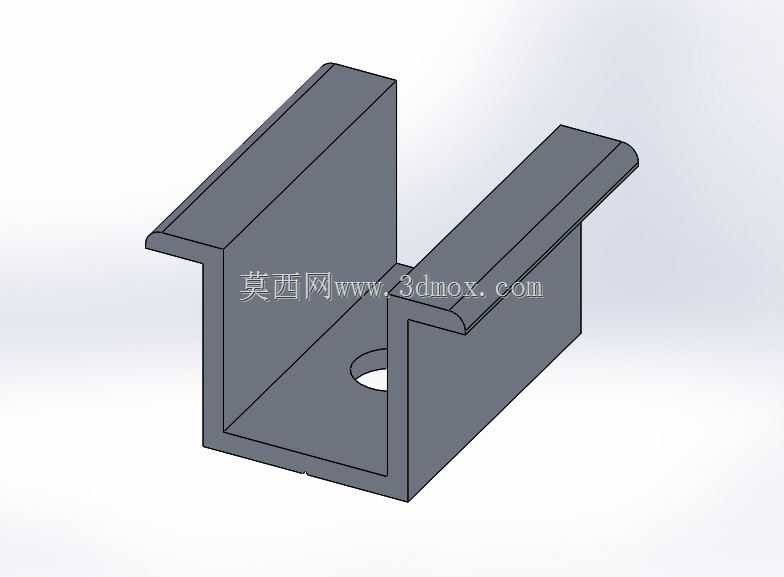

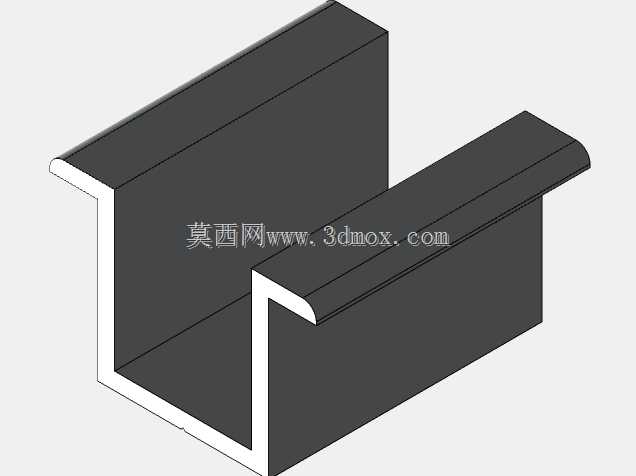

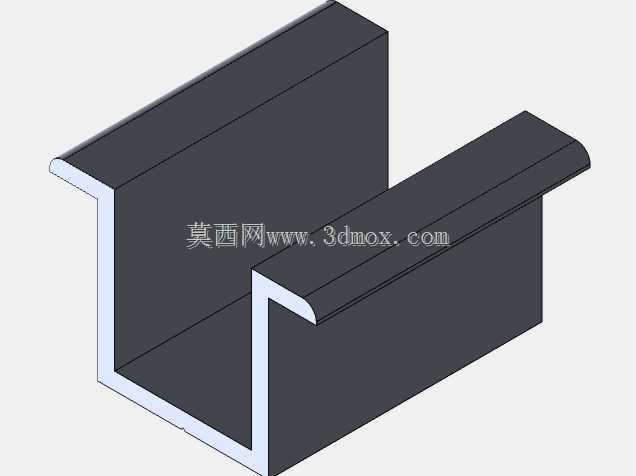

　　在分布式光伏电站的型材安装作业中，这类U型槽式挤压构件是光伏支架与配套面板装配环节的核心连接部件，主要承担相邻铝型材的快速对接、面板安装位的定位承托功能，适配25系列40mm规格的T型槽铝型材安装场景，常见于户用光伏屋顶支架、工商业光伏电站的组件边框固定、小型太阳能离网系统的支架搭建作业中。从结构设计逻辑来看，构件采用对称U型槽体结构，两侧立板与底部承托板一体挤压成型，避免了多零件拼接带来的装配间隙误差，立板顶端做了外翻折边处理，折边的弧度与T型槽的内槽卡接轨迹完全匹配，安装时无需额外打孔，只需将构件沿型材端部的槽口滑入即可完成预定位，底部预留的圆形通孔用于穿装锁紧螺栓，当构件滑至指定安装位置后，穿入螺栓配合T型螺母即可完成锁固，

　　整个安装过程无需焊接，大幅降低现场施工的作业难度与工时消耗。构件的槽体内腔尺寸严格匹配对应规格铝型材的外轮廓尺寸，单侧立板的壁厚经过受力校核，可承受组件安装后的垂直载荷与户外风载带来的侧向推力，不会出现长期使用后的槽体变形问题，折边部分的厚度略大于立板主体，在卡入T型槽后可与槽道内壁形成面接触，避免线接触带来的应力集中，防止长期交变载荷下的槽道磨损。从安装边界来看，构件的整体外轮廓宽度适配25系列铝型材的槽口间距，40mm的中心距尺寸对应常规光伏组件边框的安装孔位间距，安装时构件嵌入型材槽内的深度可根据实际装配需求调整，最小嵌入深度不低于15mm即可保证锁固后的连接强度，底部通孔的孔径适配M6规格的标准螺栓，

　　穿装螺栓后螺栓头不会突出槽体底面，保证构件与型材表面的贴合度。这类构件在实际应用中，除了太阳能支架的型材对接，也可用于工业铝型材框架的直角连接、设备防护面板的快速固定、流水线工作台的型材拼接场景，挤压成型的工艺保证了构件的尺寸一致性，批量安装时无需逐个调整适配，可大幅提升框架类结构的装配效率。设计过程中针对户外使用场景，构件的边角均做了圆角过渡处理，避免安装作业时的锐边划伤，槽体内壁的平整度控制在合理公差范围内，滑入型材槽道时不会出现卡滞，也不会因间隙过大出现安装后的晃动问题，相比传统的角码连接方式，这种槽式挤压构件的安装隐蔽性更好，装配完成后不会在型材外侧突出连接结构，整体框架的外观一致性更强，

　　同时连接强度也能满足多数轻载框架的使用需求。在光伏支架的实际装配中，这类构件通常配合T型螺母、内六角螺栓使用，安装前先将T型螺母预置入铝型材的T型槽内，再将构件滑至对应位置，对齐螺栓孔后拧入螺栓即可完成固定，拆卸时只需松开螺栓即可沿槽道调整构件位置，无需整体拆解框架结构，方便后期光伏组件的维护与位置调整。构件的底部承托板平面度经过严格控制，与光伏面板边框接触时可形成均匀的承托面，不会出现局部应力集中导致的边框变形，立板的高度设计兼顾了连接强度与材料利用率，在保证足够卡接深度的前提下尽可能减少材料用量，控制构件的整体重量，降低高空作业时的零件搬运负担。
