槽型框架螺栓连接中心套件结构

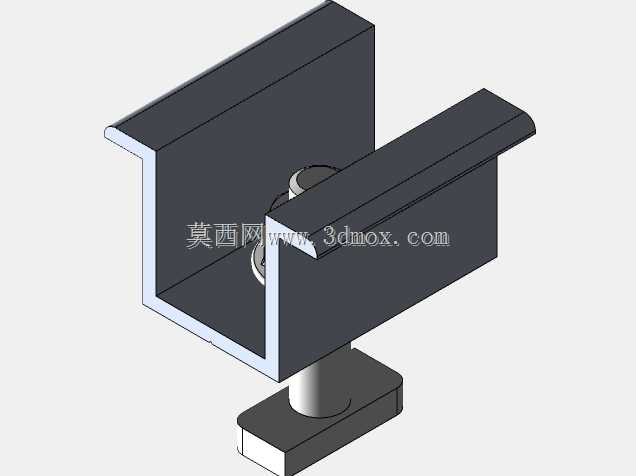

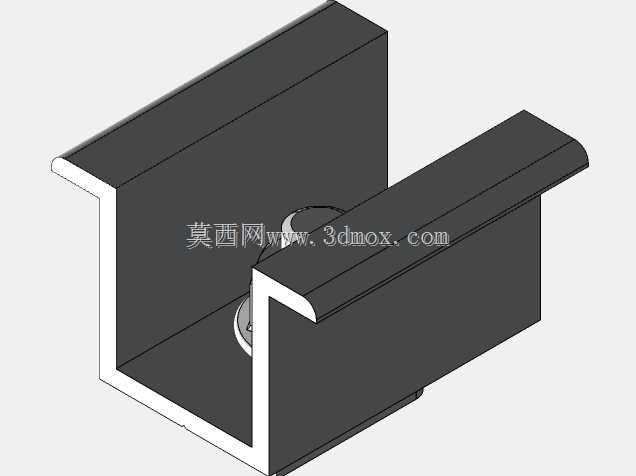

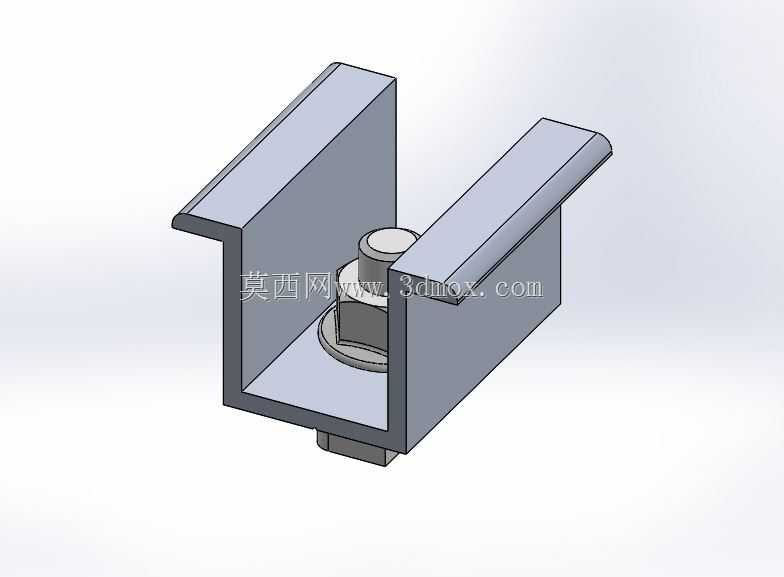

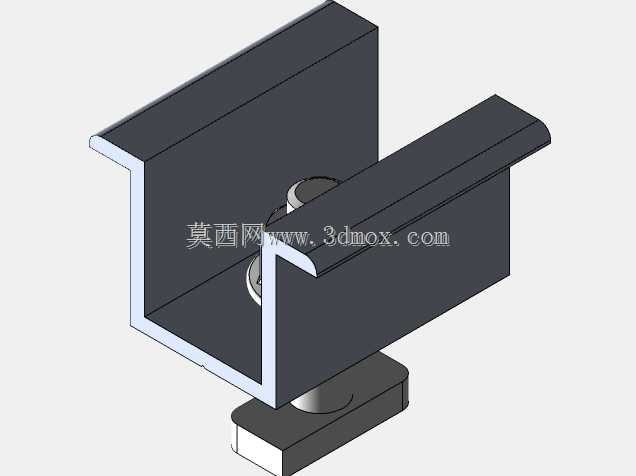

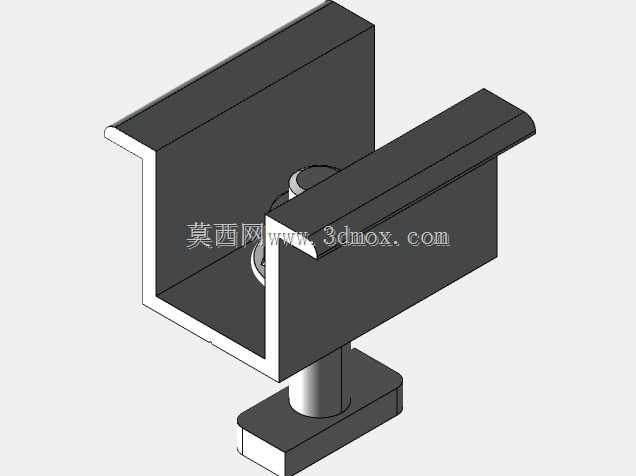

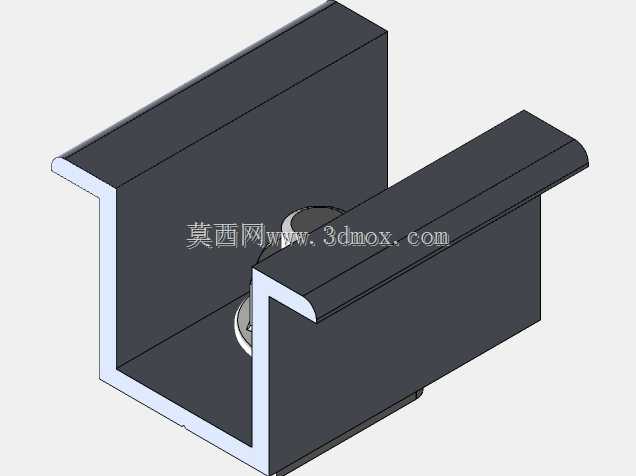

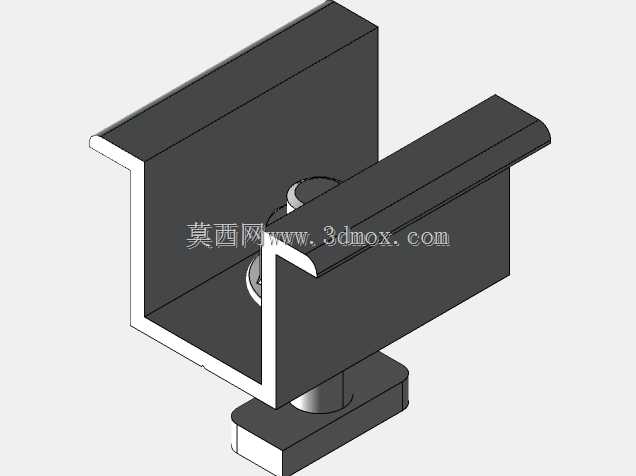

　　这套中心套件主要应用在光伏支架檩条连接、装配式框架拼接、工业铝型材框架快速组装的场景里，是现场无焊接快速装配的核心连接构件，尤其适配挤压成型的C型槽、U型槽构件的十字或直角拼接需求，在分布式光伏屋面支架、设备机架外框、仓储轻型货架的节点连接中使用频率极高。从结构功能来看，这套连接件不需要在型材上提前打孔，依靠槽内的T型螺母配合螺栓锁紧，就能实现两个垂直布置的槽型构件的刚性连接，避免了现场钻孔带来的型材防腐层破坏、定位偏差问题，同时可拆卸重复使用，方便后期框架的调整与扩容。设计上采用了带翻边的槽型卡件作为受力主体，卡件的两个翼缘刚好嵌入两侧型材的槽道内部，锁紧时翼缘贴合槽道内壁，将螺栓的点锁紧力分散到槽道的整个接触面上，

　　避免局部应力集中导致槽道变形；配套的螺母采用带防滑齿的T型结构，装入槽道后旋转90度即可卡入槽道的限位筋，锁紧过程中螺母不会跟转，不需要操作人员伸入槽内固定螺母，大幅降低了窄槽空间内的装配难度。安装边界方面，这套套件适配的槽型构件槽口宽度在25mm到40mm区间，槽道内部净深度不小于18mm，螺栓锁紧后整体突出型材表面的高度不超过12mm，不会干涉后续面板、光伏组件的平铺安装；构件的折弯圆角控制在R2以内，避免折弯处应力集中，同时卡件的翼缘边缘做了1mm的倒角处理，装配时不会刮伤型材槽道内的防腐涂层。实际使用中，当两个槽型构件呈垂直布置时，先将T型螺母预装入其中一根型材的槽道内，滑动到预设连接位置，再将卡件套在另一根型材的端部，

　　对齐螺栓孔后穿入螺栓，使用扭矩扳手按照16N·m的扭矩锁紧即可，锁紧后两个方向的型材都能被卡件的翼缘限位，不会出现沿槽道方向的窜动，也能承受垂直于框架平面的风载、雪载等交变载荷，在光伏支架应用中，单个节点的抗拔承载力可以达到2.4kN，完全满足屋面光伏系统的受力要求。不同于传统的角码连接需要在型材两个面分别打孔锁螺丝，这套中心套件只需要单根螺栓锁紧，装配效率提升60%以上，同时连接点没有外露的突出角码，框架外表面更加平整，方便后续装饰面板、密封胶条的安装。在挤压型材框架的组装场景中，这套连接件还可以配合端盖使用，将型材端部的毛刺完全遮盖，提升整体外观的整洁度；针对太阳能光伏支架的户外使用场景，整套构件的基材采用镀锌钢板冲压成型，

　　螺母和螺栓采用不锈钢材质，避免不同金属接触产生的电化学腐蚀，保证25年的户外使用寿命。设计过程中特意将卡件的底板厚度设置为3mm，比常规角码的厚度增加1mm，就是考虑到户外交变载荷下的疲劳强度问题，避免长期风振导致连接件开裂；螺栓的长度选择也做了适配，锁紧后螺栓露出螺母的长度控制在3到5个螺距，既保证足够的螺纹啮合长度，又不会因为螺栓过长突出螺母刮伤后续安装的组件背板。在设备机架的应用场景中，这套套件还可以用来安装设备的安装面板，只需要在面板上开出对应大小的过孔，将螺栓穿过面板后直接与槽内的T型螺母锁紧，不需要额外在框架上焊接螺母座，方便面板的快速拆装维护。
