波卡型8mm槽用T型基座锁紧构件

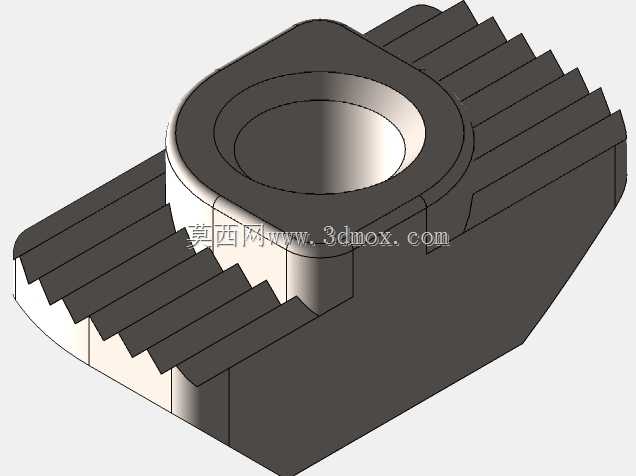

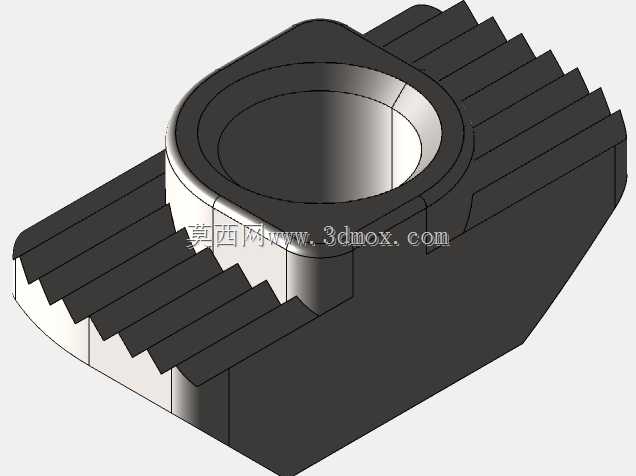

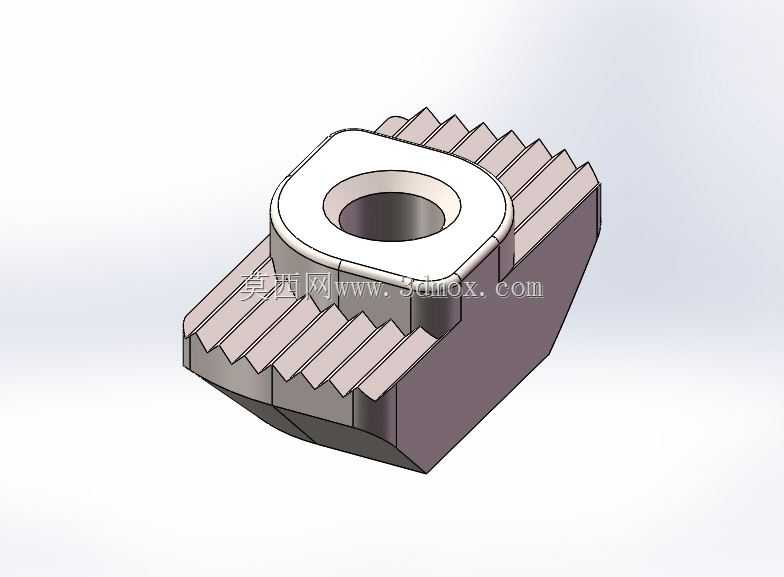

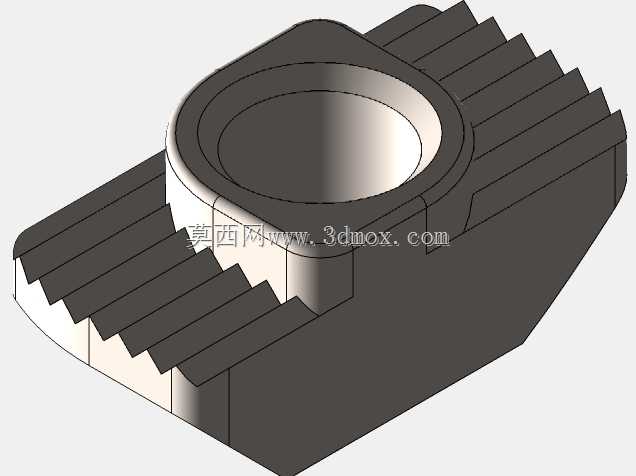

　　在工业铝型材机架搭建、模块化工装夹具装夹、生产线工位辅件固定的场景里，这类槽用基座是型材T型槽连接体系里的核心受力构件，区别于常规的方形T型螺母，这款带齿面锁紧结构的基座，专门适配8mm槽宽的欧标重型铝型材，多用于需要大锁紧力、抗侧向滑移的连接点位，比如重型物料挂架在型材立柱上的固定、气动元件安装板的位置锁定、工装定位挡块的紧固这类需要承受交变载荷、频繁振动的工位。从结构设计逻辑来看，构件主体采用挤压铝型材坯料经机加工成型，主体一侧加工出连续的锯齿形咬合面，齿形角度与型材槽口的内齿做匹配设计，当锁紧螺栓从基座中心的螺纹孔施加预紧力时，锯齿面会完全嵌入型材槽的内齿结构里，彻底避免普通T型螺母在受侧向力时出现的槽内滑移、位置偏移问题，

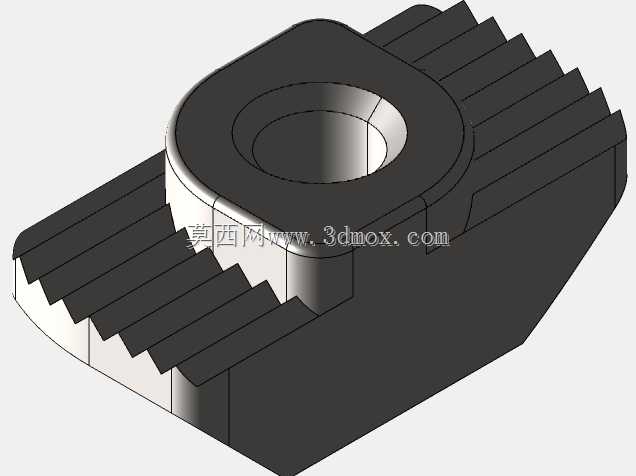

　　相比光面T型螺母，其抗剪切滑移的能力能提升60%以上，适合大负载的固定场景。中心的螺纹孔做了沉台锪平处理，能让螺栓头部完全沉入沉台内，不会突出基座表面，避免安装后突出部分剐蹭操作人员或者干涉其他相邻构件的安装，沉台的深度刚好覆盖标准内六角螺栓的头部高度，安装后构件上表面完全平整，适配需要在基座表面叠加安装平板、传感器支架这类需要贴合安装面的辅件。基座的整体外形做了切角处理，非安装侧的斜角结构是为了适配型材槽内的安装空间，在将基座从型材端部穿入槽内时，斜角能起到导向作用，不需要额外修磨槽口或者调整基座角度，就能顺畅滑入T型槽内，即使是已经拼装完成的长段型材，也能从槽口的任意位置将基座斜向卡入槽内，再旋转摆正完成预装，

　　不需要拆卸已拼装的机架结构，大幅降低现场改造成本。安装边界方面，这款基座适配的是槽口宽度8mm、槽内净宽14mm的重型铝型材，基座主体的厚度与槽内深度完全匹配，安装后基座下表面完全贴合T型槽的底部支撑面，受力时载荷能均匀传递到型材的整个槽壁上，不会出现局部应力集中导致的型材槽口变形问题。齿面的齿距做了等距设计，每一个齿的咬合深度控制在0.8mm，既保证足够的咬合摩擦力，又不会因为齿深过大损伤型材槽口的阳极氧化层，避免长期使用后槽口出现锈蚀、积屑的问题。在实际设备改造场景里，这类带齿基座常用来替换原有普通T型螺母，解决生产线长期运行后紧固件松动、安装位置偏移的问题，比如在汽车零部件装配线的型材机架上，用来固定工件定位挡块，

　　由于挡块需要频繁承受工件放置时的冲击力，普通螺母使用两到三个月就会出现位置偏移，需要反复校准位置，更换这类带齿锁紧基座后，预紧力足够的情况下能保证一年以上位置无偏移，减少设备维护的停机时间。在工装夹具设计场景中，这类基座可以配合快换压板使用，由于基座可以在型材槽内任意滑动调整位置，配合锯齿锁紧结构，能实现不同尺寸工件的快速装夹定位，不需要在型材上额外打孔攻丝，调整位置时只需要松开螺栓就能滑动基座到目标位置，拧紧后即可完成锁定，相比钻孔固定的方式，工装调整的效率能提升数倍，适合多品种小批量的柔性生产场景。设计过程中，齿形的角度经过反复校核，采用120度的齿形角，既保证咬合时的自锁性能，又不会因为齿形过尖导致加工时崩边、使用时齿部断裂，齿根位置做了R0.3的圆角过渡，降低应力集中系数，即使承受冲击载荷，齿根位置也不会出现裂纹。中心螺纹孔的精度采用6H级公差，适配标准公制粗牙螺栓，螺纹有效深度达到12mm，能保证足够的螺纹啮合长度，避免螺栓锁紧时出现滑牙、螺纹脱扣的问题。基座的非齿面侧做了平面加工，表面粗糙度控制在Ra3.2，安装时该平面与T型槽的侧壁贴合，能起到辅助定位的作用，保证基座安装后与型材长度方向保持垂直，不会出现倾斜导致的锁紧力不均问题。
