光伏发电配套铝制安装连接型材构件

　　在分布式光伏与集中式光伏电站的现场安装作业中，支撑结构的连接可靠性直接决定整套光伏系统的抗风载、抗雪载能力，也影响后期25年以上服役周期内的运维频次，本次涉及的铝制连接构件，正是光伏支架系统中用于主梁与次梁、导轨与压块衔接的核心受力部件。这类构件的应用场景覆盖了工商业厂房屋顶光伏、户用屋顶光伏、地面集中式光伏电站的支架连接节点，尤其在采用铝合金型材作为主支撑材料的光伏支架体系中，这类定制挤压型材的适配性直接决定现场安装的效率，不需要现场进行二次切割、钻孔作业，就能完成不同方向型材的快速拼接。从实际功能来看，该构件承担着多向载荷的传递作用，光伏组件承受的风吸力、雪压力、组件自重，都会通过组件压块传递到横向导轨，

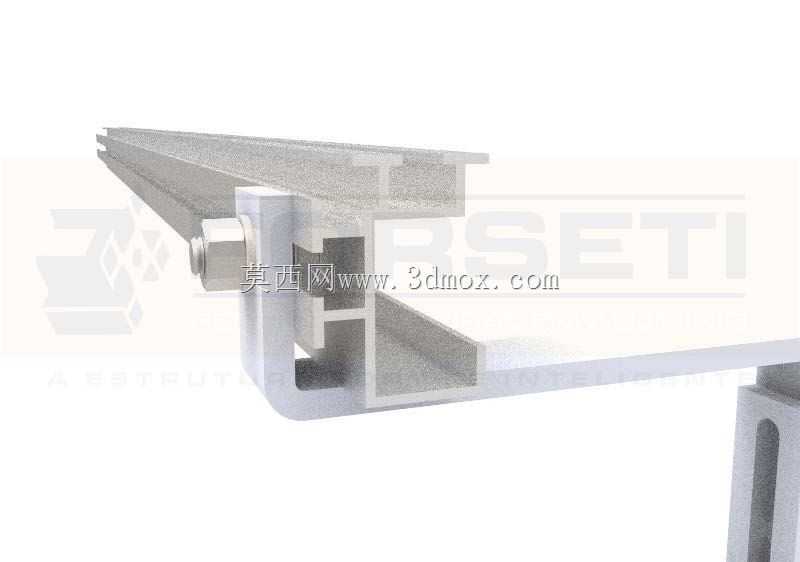

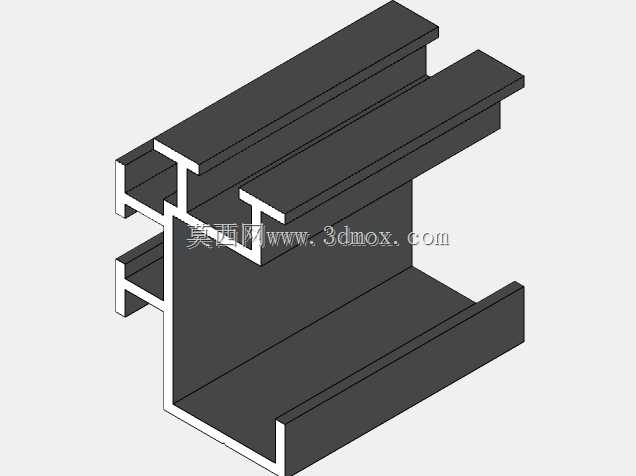

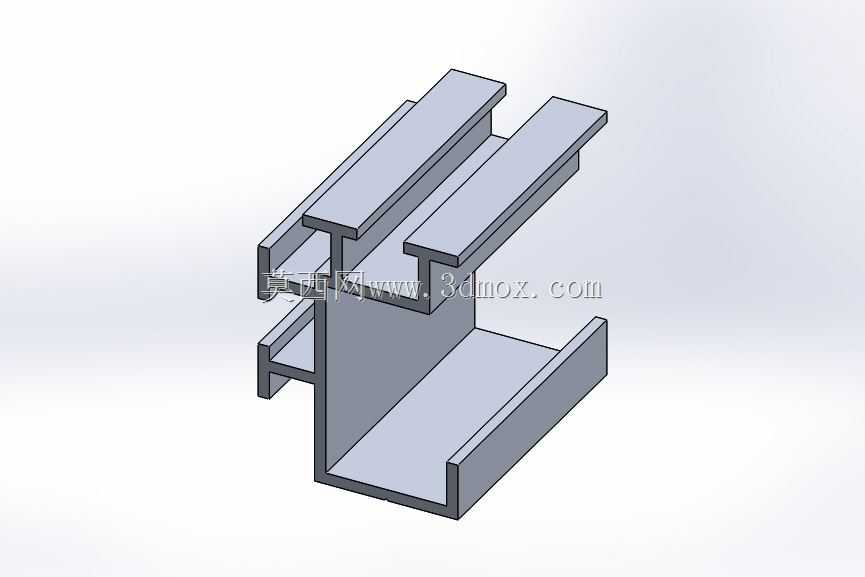

　　再通过这类连接构件传递到纵向主梁，最终传递到屋面基础或者地面桩基上，因此构件的截面设计需要同时兼顾多个安装面的配合精度，以及受力后的形变控制。从设计思路上看，该构件采用多腔体带安装槽的挤压铝型材结构，三个方向分别预留了适配标准光伏铝型材的卡槽结构，不需要额外的转接角件，就能实现横向、纵向、垂直方向三根型材的快速卡接，配合专用T型螺栓就能完成锁紧固定，相比传统的角码加螺栓的连接方式，减少了零件数量，现场安装时不需要反复调整对齐位置，只需要将型材卡入对应卡槽，穿入螺栓锁紧即可，单节点安装时间可以缩短40%以上。在外形尺寸与安装边界的设计上，构件的卡槽内尺寸严格匹配市面上主流的40系列、45系列光伏铝型材的外轮廓尺寸，卡槽间隙控制在0.

　　2mm到0.5mm之间，既保证型材可以顺利滑入卡槽，又不会因为间隙过大导致安装后出现晃动偏移；构件的壁厚根据受力仿真结果设置，受力集中的卡槽根部壁厚做了加厚处理，避免长期受载后出现根部开裂的问题，非受力区域的壁厚做了适度减薄，在保证结构强度满足GB50797光伏电站设计规范要求的前提下，尽可能降低构件自身重量，减少屋面载荷，也降低材料成本。安装边界方面，该构件的所有安装面都预留了标准T型螺栓的滑动槽道，槽道宽度适配常用的M8、M6T型螺栓，螺栓可以从槽道任意位置滑入，不需要从端部穿装，对于现场已经初步架设好的支架系统，也可以灵活加装该构件进行结构补强或者拓展导轨安装位，适配不同排布间距的光伏组件安装需求。在实际工程应用中，

　　这类连接构件的表面处理采用阳极氧化工艺，氧化膜厚度满足户外使用的防腐要求，在沿海高盐雾区域、西北高风沙区域都能保证长期使用不出现腐蚀失效的问题；构件的挤压成型精度控制在GB/T 14846铝及铝合金挤压型材尺寸偏差的高精级要求，同一批次构件的卡槽尺寸一致性好，不会出现部分构件卡接过松、部分构件无法卡入的问题，减少现场安装的选配调整工作量。从结构受力的角度看，该构件的截面形状避免了直角应力集中的问题，所有转角位置都做了R角过渡，在承受交变风载的时候，应力集中系数控制在合理范围内，不会因为长期交变载荷出现疲劳断裂的问题；多方向的卡槽设计让构件在连接时，型材与构件的接触面积更大，载荷传递更均匀，不会出现局部压应力过大导致铝型材变形的问题。在现场安装作业中，施工人员不需要复杂的工装工具，只需要使用普通的内六角扳手就能完成螺栓的锁紧，锁紧扭矩按照铝型材连接的标准扭矩设置，既保证连接足够紧固，不会因为风振出现螺栓松动，又不会因为扭矩过大导致铝制构件的螺纹或者卡槽出现压溃变形。这类构件的设计也充分考虑了后期运维的需求，如果需要调整光伏组件的排布角度或者更换局部型材，只需要松开对应螺栓，就能拆卸调整，不需要切割破坏原有支架结构，大幅降低后期运维改造成本。
