帕伊内尔太阳能侧位固定Z型铝支架

　　在分布式光伏电站的现场安装环节，组件边框与导轨的连接固定一直是影响施工效率与长期可靠性的关键节点，这款Z型侧位固定件正是针对屋面平铺、彩钢瓦贴面等安装场景下的侧压固定需求开发的结构件。从实际使用场景来看，这类固定件多用于光伏组件排布的侧边位置，替代传统的上压块完成组件边框的侧向限位，尤其适用于组件与导轨间距较小、上方操作空间不足的安装工况，能有效减少组件上方的遮挡面积，提升组件受光效率。

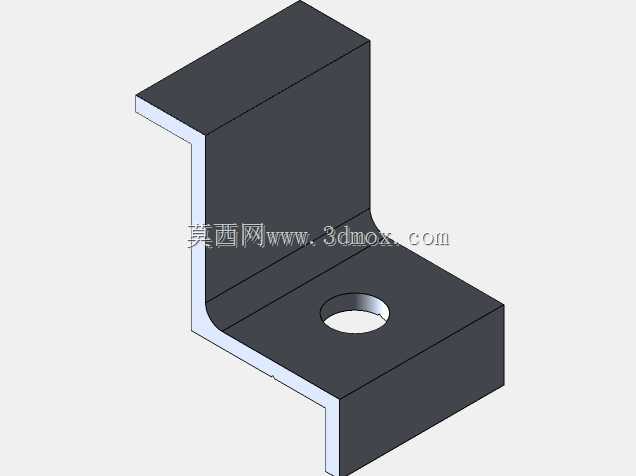

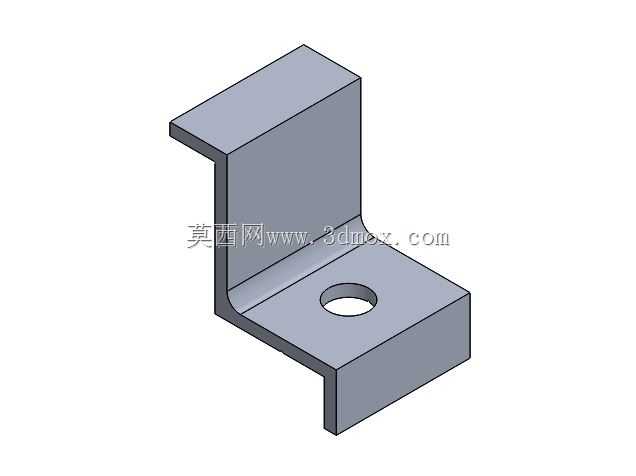

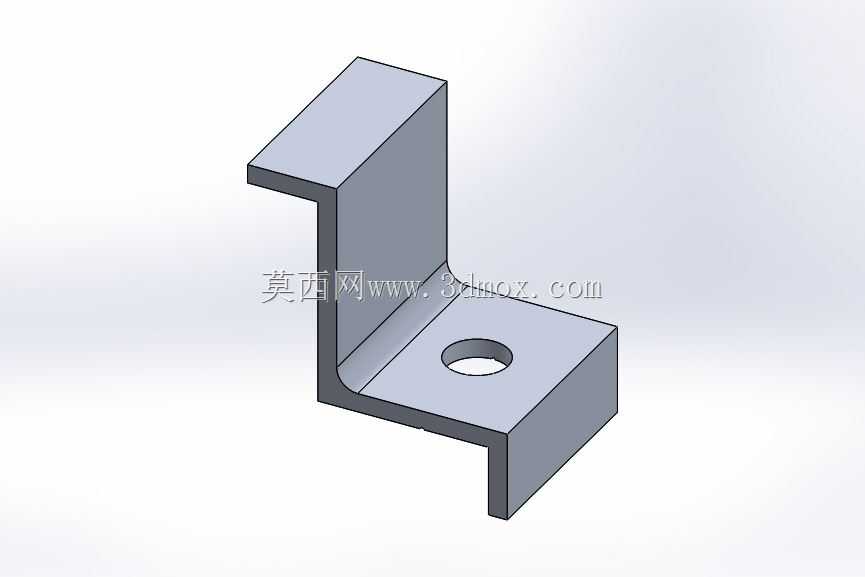

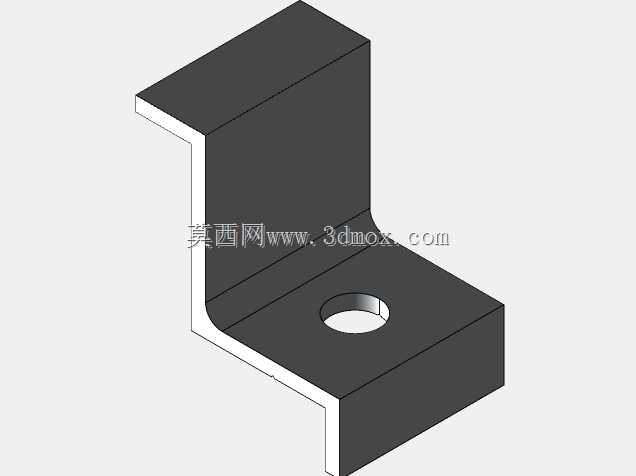

　　从功能特性上看，该固定件采用Z型弯折结构，三个互相垂直的安装面分别承担不同的连接作用：下端水平面通过预留的安装孔与光伏导轨的槽道配合，依靠T型螺栓完成与导轨的锁紧固定；中间竖直立面承担侧向传力作用，抵消组件在风载、雪载作用下产生的侧向滑移力；上端水平折边则扣合在光伏组件的铝边框侧沿，通过压紧力限制组件的上下窜动与侧向位移。整体结构没有多余的冗余设计，所有受力面均为平直贴合设计，安装时无需额外调整角度，只需对准导轨槽位放入螺栓、拧紧至规定扭矩即可完成单点位固定，单点位安装耗时比传统上压块减少近40%，非常适合大面积光伏电站的批量快速施工。

　　在设计思路上，这款固定件优先考虑了户外长期使用的耐候性与安装通用性，主体采用铝合金挤压成型工艺制作，材料本身的阳极氧化表层能抵御户外紫外线、雨水、温差带来的腐蚀，无需额外做表面防腐处理即可满足25年以上的户外使用要求。结构设计时特意将弯折处做了圆角过渡处理，避免尖锐棱角在安装时划伤组件边框的氧化层，也能减少应力集中导致的弯折处开裂风险；安装孔采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低了导轨安装时的对位精度要求，即使导轨排布存在小范围的间距误差，也能顺利完成固定件的安装锁紧。

　　从安装边界与尺寸适配性来看，该固定件的竖直立面高度匹配常规25mm、30mm厚度的晶硅光伏组件边框尺寸，上端折边的扣合深度为8mm，既能保证足够的压紧接触面积，又不会过度伸入组件边缘遮挡电池片。下端安装面的宽度适配市面上主流的40系列、45系列光伏铝导轨，安装孔直径适配M6、M8规格的T型螺栓，无需额外定制配套紧固件，施工现场可直接取用通用光伏安装配件完成装配。整体结构的壁厚设计为2.5mm，经过力学验算，单点位可承受不低于1.2kN的侧向拉拔力，满足12级风载下的组件固定强度要求，同时自身重量仅为0.03kg，不会给屋面或支架系统增加过多的静载荷。

　　在实际选型应用中，这类侧位固定件通常搭配中压块、边压块共同使用，在组件排布的最外侧一列、以及靠近屋面女儿墙、风道等风载较大的区域加密布置，能有效提升整个光伏阵列的抗风揭能力。相比传统的铸铁固定件，铝合金材质的Z型固定件重量更轻，导电性能与组件铝边框更匹配，可避免不同金属接触产生的电化学腐蚀问题，长期使用不会出现锈渍流挂污染屋面的情况。结构建模时所有配合面均做了平面度公差约束，保证安装时各贴合面能完全贴紧，不会出现虚接导致的固定松动问题，弯折处的内R角与外R角均按照挤压工艺的最小成型半径设计，既保证了成型后的结构强度，也能降低挤压生产时的模具损耗，适合批量规模化生产。
