光伏组件安装用不锈钢可调固定压片

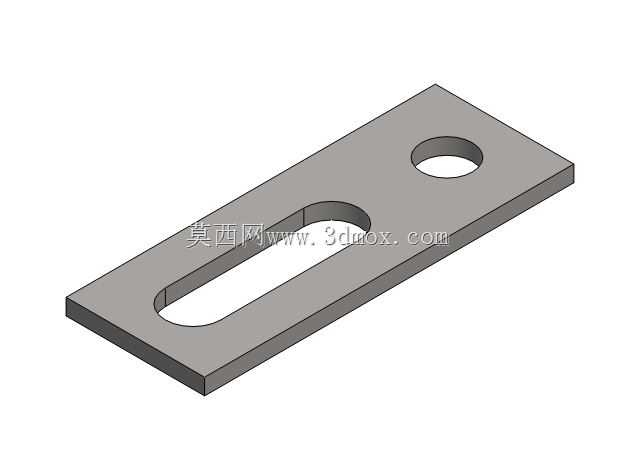

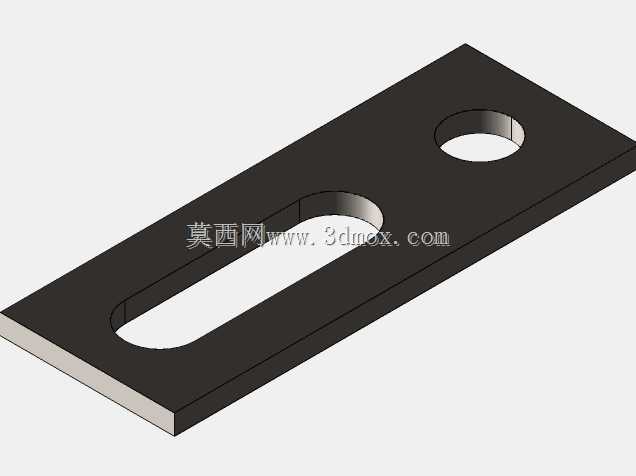

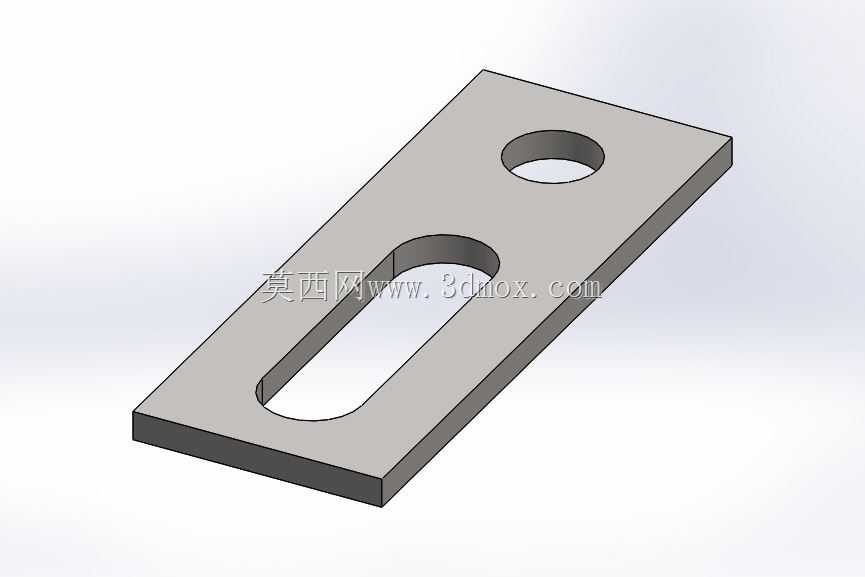

　　既可以避免安装过程中划伤作业人员的手套或皮肤，也能防止应力集中导致的零件断裂。零件上设置了两类安装孔位，一端是标准圆形通孔，用于穿入配套螺栓实现与支架横梁的初步定位，另一端是长圆形腰型孔，这一结构是整个零件的核心设计点——腰型孔预留了足够的调节余量，在现场安装时，不需要提前将支架的安装孔位做到绝对精准，作业人员可以根据组件边框的实际安装位置，沿着腰型孔的长度方向微调压片的固定位置，补偿支架加工误差、组件排布累计误差、现场安装定位偏差，大幅降低现场安装的对位难度，提升施工效率。在实际使用场景中，这款压片需要搭配对应规格的螺栓、平垫、弹垫使用，圆形孔端的螺栓拧紧后可以作为压片的旋转支点，调整腰型孔端的位置对准组件边框的压接位置后，在分布式屋顶光伏、地面集中式光伏电站的现场安装作业中，光伏组件的固定连接件是直接决定系统长期运行可靠性的核心小部件，这类零件看似结构简单，却要承受户外十几年的风载、雪载、温度交变带来的应力变化，一旦出现连接失效，轻则导致组件移位隐裂，重则引发组件脱落、线缆拉扯断裂等安全事故。本次涉及的这款不锈钢固定件，就是专门针对光伏组件与支架横梁的连接场景设计的可调式安装压片，整体采用平板式冲压成型结构，基材选用不锈钢材质，适配户外高湿、高盐雾、强紫外线的腐蚀环境，避免长期使用后出现锈蚀胀裂、连接强度下降的问题。从结构细节来看，零件主体为矩形平板结构，厚度均匀，边缘做了钝化倒角处理，没有尖锐的冲压毛刺，

　　再穿入螺栓拧紧，压片的平面会紧密贴合在组件边框的压接面上，将组件牢牢压在支架的安装导轨上。和传统的固定式压片相比，这种带腰型孔的可调结构适配性更强，既可以用于常规厚度的晶硅组件边框固定，也能适配部分薄型双玻组件的安装需求，不需要针对不同组件规格单独开模制作压片，减少了项目现场的配件种类，降低物料管理的难度。从安装边界来看，这款压片的整体长度控制在适配常规C型钢光伏导轨的宽度范围内，宽度尺寸刚好覆盖组件边框的标准压接边宽度，不会因为压片过窄导致压接应力集中压坏组件边框，也不会因为压片过宽超出导轨范围导致安装干涉。腰型孔的长度经过实际工况验证，预留的调节量可以覆盖绝大多数现场安装的误差范围，既不会因为孔过长导致压片的结构强度下降，

　　也不会因为调节量不足失去可调的意义。零件的两个孔位中心距经过精准计算，在最大调节位置时，压片的压接边仍然有足够的接触面积压在组件边框上，不会出现压接悬空、受力不均的问题。在户外长期运行的工况下，不锈钢材质的压片不会像镀锌压片那样出现镀层脱落、基材锈蚀的问题，即使在沿海高盐雾地区、西北强风沙地区、南方高湿多雨地区使用，也能长期保持稳定的连接强度。平板式的结构设计让零件的受力更加均匀，螺栓拧紧后，压片的整个平面均匀受力，不会出现翘边、变形的问题，弹垫的防松作用搭配压片与组件边框、导轨之间的静摩擦力，可以有效抵御大风天气下组件的振动，避免螺栓松动导致的连接失效。在三维建模过程中，这类零件需要重点关注孔位的尺寸公差、腰型孔的端部圆弧过渡、

　　板材厚度的一致性，因为这类冲压件的模具成本不高，但如果孔位尺寸偏差过大，会导致现场螺栓无法穿入，腰型孔的圆弧如果过渡不顺畅，会在冲压过程中产生应力集中，导致零件在受力时从孔端开裂。建模时还要注意边缘倒角的尺寸，倒角过小无法去除毛刺，倒角过大会减小压片与被连接件的接触面积，影响压接的可靠性。从项目应用的实际反馈来看，这类可调式不锈钢压片的安装效率比传统固定式压片提升30%以上，尤其是在老旧屋顶光伏改造项目中，原有支架的孔位精度较差，使用这种可调压片不需要重新在支架上钻孔，直接通过腰型孔调节位置即可完成固定，大幅减少了现场的钻孔作业量，降低了施工过程中对屋顶防水层的破坏风险。在地面电站的施工中，支架的安装累计误差会随着排布长度增加而变大，这种可调压片可以逐段补偿误差，避免出现最后几块组件无法对位安装的问题。
