250mm光伏屋顶太阳能板固定螺栓

　　在分布式光伏屋面安装场景中，彩钢瓦、带檩条的混凝土屋面是户用及工商业光伏项目的常见安装基底，这类场景对紧固件的抗拔力、防水密封性能、安装便捷性都有明确的工程要求，本次涉及的长杆固定螺栓正是针对带檩条的屋面光伏安装场景设计的专用连接件。

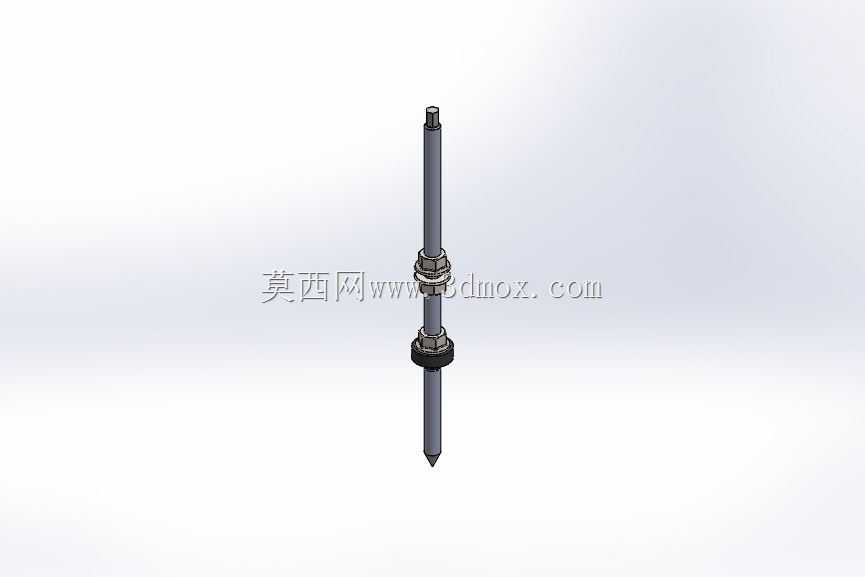

　　该螺栓整体采用不锈钢材质加工，适配户外长期暴露的使用环境，可耐受紫外线照射、雨水侵蚀、昼夜温差带来的形变应力，避免长期使用后出现锈蚀断裂、密封失效等问题。螺栓总长度为250mm，杆部为通长全螺纹设计，可适配不同厚度的屋面保温层、防水层及檩条高度，安装时无需根据现场屋面厚度额外裁切杆体，可通过上下调节螺母的位置适配不同安装高度需求，降低现场施工的裁切加工工作量。

　　螺栓的尖端设计为自攻穿刺结构，安装时可直接穿透彩钢瓦屋面或预制混凝土屋面的表层，无需提前在屋面上开大尺寸安装孔，仅需配合电钻即可完成穿刺定位，减少屋面开孔面积，从结构上降低后期屋面漏水的风险。螺栓上配套有两组六角锁紧螺母与两组EPDM密封垫圈，其中靠近屋面侧的密封垫圈在螺母锁紧后会完全覆盖穿刺位置的开孔边缘，垫圈的橡胶材质会在锁紧压力下与屋面表层紧密贴合，形成第一道防水密封屏障；上方的锁紧螺母用于固定光伏支架的导轨连接件，第二组密封垫圈则用于隔绝支架与螺栓杆部的硬接触，同时避免雨水顺着螺纹间隙渗入下方结构。

　　从设计逻辑来看，该螺栓摒弃了传统屋面安装需要预埋挂钩、焊接支架的复杂工艺，采用穿刺式安装方案，单点位安装耗时可控制在1分钟以内，大幅提升屋面光伏系统的安装效率。螺栓的螺纹精度满足通用紧固件的公差要求，可与市面上主流的光伏支架C型导轨、压块配件通用适配，无需定制配套连接件，降低项目的配件采购成本。

　　在安装边界方面，该螺栓适用的屋面檩条厚度范围为1.5mm-6mm，穿刺后进入檩条的有效啮合长度不小于30mm，可满足150km/h风速下的抗拔承载力要求，适配大部分地区的屋面光伏抗风设计标准。安装时需注意控制锁紧扭矩，避免扭矩过大导致密封垫圈过度压缩失去弹性，或是扭矩不足导致密封不严、连接松动，常规安装时推荐锁紧扭矩控制在15-20N·m区间，即可同时满足连接强度与密封性能要求。

　　在实际项目应用中，这类长杆固定螺栓多用于斜屋面的光伏支架固定，相比传统的挂钩式安装方案，其材料成本更低，安装工序更少，且对屋面原有结构的破坏更小，后期如果需要拆除光伏系统，仅需松开螺母拔出螺栓，对穿刺位置做简单防水补涂即可恢复屋面原有结构，不会在屋面上留下大面积的焊接痕迹或大尺寸开孔。螺栓外露的杆部在安装完成后可根据实际需要裁切多余长度，也可配套塑料保护帽覆盖外露螺纹，避免长期积灰积水导致螺纹锈蚀，方便后期的支架调整与维护作业。

　　从结构建模的角度来看，该零件的建模重点在于螺纹特征的简化处理、密封垫圈的形变模拟、各配件的装配配合间隙控制，建模时需注意杆部的同轴度公差，确保两个螺母可顺畅旋入至任意位置，密封垫圈的内径与杆部外径采用间隙配合，间隙值控制在0.2mm-0.3mm之间，既方便安装时的套装作业，又不会因间隙过大导致密封偏移。六角螺母的对边尺寸、厚度均符合国标紧固件的尺寸规范，可直接调用标准件库的对应规格螺母完成装配，仅需针对长杆部分、尖端穿刺结构做自定义建模即可，整体建模难度较低，但需重点核对各配件的装配位置关系，确保密封垫圈的压缩量处于合理区间，还原实际安装时的状态。
