壁挂式双盘涡旋传动机械结构

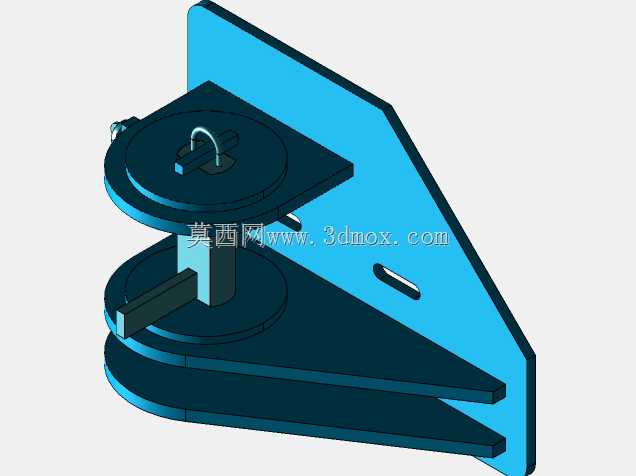

　　该结构属于壁挂安装类的机械传动支撑构件，核心采用上下同轴双圆盘的涡旋式传动布局，依托单侧立式支撑板完成整体承载，可适配需要小空间内实现往复回转、定轴涡动动作的设备工位。从实际应用场景来看，这类结构常被集成在小型物料分选工位、精密排线机构、实验室流体涡旋混匀装置的执行端，不需要额外搭建落地式机架，直接通过支撑板上预留的长条形安装孔固定在设备立面、生产线侧挂支架或者工作台侧壁即可，能大幅节省设备的水平安装空间，尤其适合紧凑型生产线的侧装功能单元布局。

　　从功能特性上看，上下两层圆盘通过中间的方形立柱实现同轴定位，上层圆盘表面设置的拨销结构可配合外部驱动件带动圆盘做定半径的涡旋回转，不会出现径向窜动；下层圆盘配套的横向伸出杆件可作为动力输入或者动作输出端，既可以连接外部曲柄摇杆机构输入回转动力，带动上层盘完成涡旋动作，也可以将上层盘的涡旋运动转化为直线往复动作输出，适配不同的传动链路需求。支撑板上开设的长圆孔属于安装调节位，安装时可根据实际对接的轴系高度微调整体固定位置，补偿机架加工带来的尺寸误差，降低安装对位的难度。

　　设计思路上，整体采用对称式的同轴布局，将所有传动部件的承载受力点都集中在立式支撑板的中下部区域，避免壁挂安装时出现重心外倾导致的固定螺栓受拉过载问题；上下圆盘的直径保持一致，转动过程中不会出现盘体边缘超出支撑板投影范围的情况，可避免运动干涉，同时盘体边缘做了等厚处理，既保证了回转部件的结构刚性，又不会额外增加过多重量，降低壁挂安装点的承重负荷。中间的方形连接立柱采用截面等宽的结构，和上下圆盘的装配位置采用嵌入式定位，装配时不需要额外做周向防转处理，依靠方形截面的配合即可传递扭矩，减少了紧固件的使用数量，降低装配复杂度。

　　从安装边界尺寸来看，立式支撑板的整体高度略大于两层圆盘叠加后的总高度，安装时需要预留的立面空间以支撑板的外轮廓为基准，水平方向仅需要预留出下层横向杆件伸出长度的活动空间，不需要给盘体预留额外的水平避让空间；支撑板上的长圆孔长度可满足上下方向15%总高度的调节余量，固定螺栓的孔位适配常规的M6-M8规格机械膨胀螺栓或者机牙螺丝，可直接固定在铝型材机架、钢制方通支架或者预制的设备安装立面上。运动过程中，上下圆盘的涡旋偏心距保持固定，运动轨迹为标准的圆周平动，不会出现自转，因此上层盘表面可直接固定小型载具、夹具或者作业端头，不需要额外加装旋转隔离结构，简化了末端执行件的安装流程。

　　在实际工况适配中，该结构的运动部件之间的配合面均为平面接触，可采用自润滑尼龙垫片或者薄型推力轴承设置在盘体与支撑板、盘体与中间立柱的接触面之间，降低转动摩擦阻力，既可以适配低速轻载的手动驱动场景，也可以配合小型减速电机实现连续自动化运转，转速适配范围覆盖每分钟10转到120转的常用工况，不会因为转速过高出现结构共振。整体结构没有外露的齿轮、链条等易夹伤操作人员的传动部件，外侧可直接加装薄型透明防护罩，满足设备安全防护的要求，不需要额外设计复杂的防护结构。
