船舶舷侧登船梯及安装结构三维设计

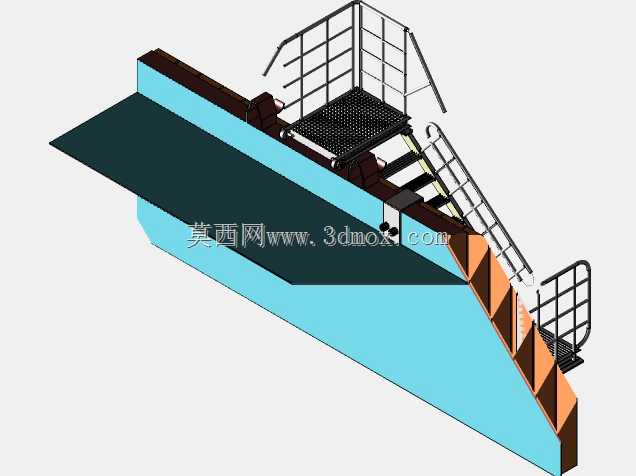

　　这套三维结构完整呈现了船舶舷侧登船梯及其与船体舷边的安装适配形态，核心服务于船舶靠泊码头、锚泊接驳时的人员上下通行需求，覆盖客船、货船、工程作业船等多类船型的舷侧人员接驳场景，尤其适配干舷高度存在动态变化的船舶使用工况。从结构组成来看，整套装置包含舷边固定平台、斜向梯段、上下两端护栏、梯步防滑结构以及与船体连接的安装基座几个核心部分，其中舷边固定平台直接贴合船体舷侧的甲板边缘布置，平台表面采用冲孔防滑板设计，避免人员在湿滑工况下踩滑跌落，平台四周设置的护栏采用圆管弯折成型，横向设置多道横杆，底部设置踢脚板，防止人员或小型工具从平台边缘滑落。斜向梯段的倾斜角度经过适配性设计，既控制梯步的踏步高度在人员行走舒适的区间内，

　　也避免梯段过长占用过多舷侧外部空间，梯步同样采用防滑结构设计，梯段两侧的扶手与平台护栏顺接过渡，不存在结构突兀的断点，人员从平台移步至梯段时可以全程保持手部有扶持点位。在安装边界的设计上，整套结构的连接基座直接贴合船体舷侧的强结构位置，避免将受力点布置在船体舷板的弱结构区域，基座与船体的连接采用可适配一定角度偏差的铰接式结构，当船舶因载重变化、潮水涨落出现干舷高度变化或者小幅度横倾时，梯段可以随铰接点产生小角度的自适应偏转，避免结构出现卡滞或者额外的附加应力。整套结构的外形尺寸充分考虑了单人携带随身行李通行的宽度需求，平台的有效通行宽度满足单人顺畅通行同时预留侧身避让的空间，梯段的宽度与平台宽度保持一致，避免通行路径出现宽度突变。

　　从设计思路层面，这套结构优先保障通行过程的安全性，所有外露的结构边缘都做了圆弧过渡处理，不存在尖锐的直角毛刺，护栏的高度符合船舶舾装的安全规范要求，横向横杆的间距控制在防止人员钻出的范围内；其次考虑结构的耐用性，所有钢结构部件都预留了防腐处理的工艺余量，适配船舶高盐高湿的使用环境，梯步与平台的防滑结构采用一体冲孔成型，相比后期附加的防滑条更不容易出现脱落损坏的问题。在实际使用场景中，当船舶靠泊后，这套梯具可以直接作为码头与船舶甲板之间的通行通道，不需要额外搭设临时梯具，相比传统的临时舷梯，这套固定安装的结构不需要每次靠泊后进行繁琐的吊装固定作业，只需要将梯段下端搭设在码头面即可投入使用，大幅提升靠泊后的人员通行效率。

　　结构的受力传递路径设计清晰，人员通行时的载荷通过梯步传递到梯段两侧的纵梁，再通过上下两端的连接点分别传递到船体舷侧结构和下端支撑面，所有受力杆件的截面尺寸都经过载荷校核，在满足额定通行载荷的前提下尽可能控制结构自重，避免给船体舷侧增加过多的额外重量。针对舷侧安装的空间限制，整套结构在非使用状态下可以通过铰接点向上翻折收纳，贴靠在船体舷侧外部，通过固定锁件进行限位，不会占用船舶航行时的舷侧通行空间，也不会因为突出舷侧过多影响船舶的靠泊避让。梯段与固定平台的衔接位置设置了过渡踏步，消除平台与梯段之间的高度差，避免人员通行时被绊倒，上下两端的扶手端部都做了向下弯折的收头处理，避免勾挂人员的衣物或者随身装备。整套三维结构完整还原了各部件之间的装配关系，包括连接螺栓的点位、铰接轴的配合间隙、护栏与平台及梯段的焊接位置，能够直接用于生产下料、舾装安装的工艺参考，也可以用于船舶舾装方案的可视化校核，验证安装位置与船体其他舷侧设备是否存在干涉问题。
