Nema17规格步进电机结构三维设计

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型雕刻机进给单元这类对安装空间有严格限制的应用场景里，Nema17规格的步进电机一直是选型清单里的高频选项，这类安装面尺寸符合Nema17标准的步进电机，凭借适中的输出扭矩、标准化的安装接口，在小负载精密运动控制场景里占据了不小的应用份额。这次完成的三维结构设计，完全围绕实际装机的适配需求展开，没有做冗余的装饰性结构，所有几何特征都服务于装配、性能与安装边界的匹配。

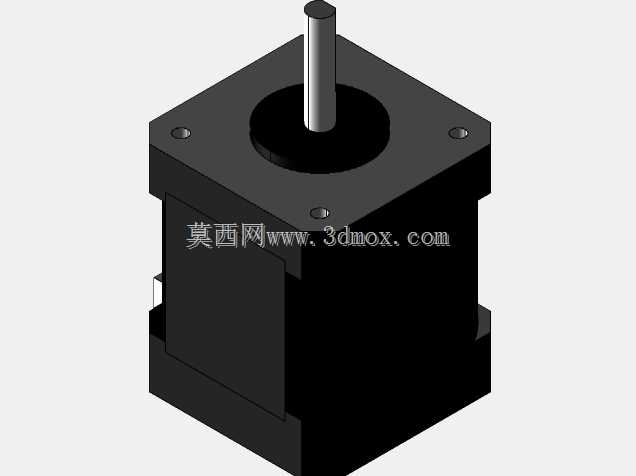

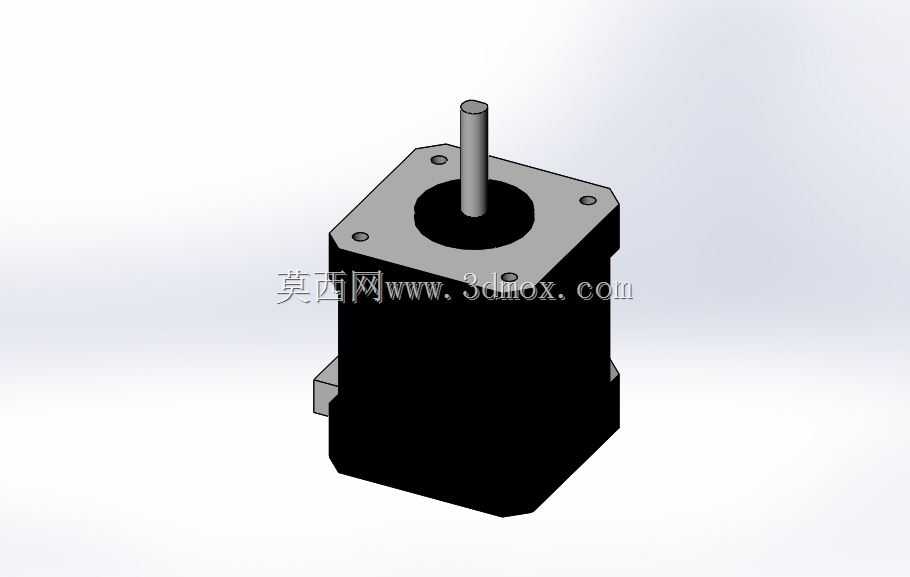

　　从实际装机的痛点出发，很多工程师在选型初期容易只关注电机的标称扭矩，忽略安装面的孔位公差、轴伸长度与负载端连接的干涉问题，这次建模时特意把安装法兰的四个安装孔位置、安装面的平面度基准、轴伸的直径与伸出长度都做了符合通用行业标准的参数设定，安装法兰采用42mm见方的标准Nema17安装尺寸，四个安装孔的中心距严格遵循通用规范，孔位做了适配M3安装螺丝的沉孔设计，沉孔深度刚好覆盖螺丝头的高度，避免安装后螺丝头突出法兰面，造成电机与安装板贴合不严的问题。电机本体的外壳采用方形结构，相比圆形外壳更方便在安装时调整出线方向，侧面预留的出线座位置做了圆角过渡，避免走线时线材被锐角割破绝缘层，出线方向的设计也考虑了多轴并排安装的场景，当多个电机紧密排布在设备安装板上时，侧方出线不会和相邻电机的本体产生干涉，不需要额外弯折线材就能完成接线。

　　轴伸部分采用标准的5mm直径圆柱轴，轴端没有做多余的结构，方便用户根据自身需求加工键槽、铣扁位或者加装同步轮、联轴器，轴伸的伸出长度控制在通用适配范围，既可以直接连接小型同步带轮带动直线运动模组，也可以通过联轴器连接滚珠丝杠的轴端，不需要额外加装轴套调整配合长度。电机本体的长度方向尺寸做了适配常规两相步进电机的设定，内部绕组对应的外壳尺寸没有做夸张的放大，保证在输出足够扭矩的前提下，不会占用过多的设备内部空间，对于那些安装腔深度有限的小型设备来说，这个尺寸边界可以直接嵌入设计好的安装位，不需要重新调整设备的整体结构布局。

　　设计过程中也考虑了散热的实际需求，电机外壳的表面没有做多余的凹槽或者装饰纹理，平整的金属外壳表面更利于自然散热，在设备连续运行的工况下，平整的外壳表面可以更好地和周围空气进行热交换，避免因为外壳结构积灰或者散热不畅导致电机温升过高，影响输出扭矩的稳定性。端盖和本体的配合位置做了精准的止口定位，建模时预留了合理的装配公差，实际生产装配时端盖可以顺利压入本体止口，保证前后轴承的同轴度，避免因为同轴度偏差造成电机转动时的卡顿、噪音过大的问题，轴承位的尺寸也按照标准微型轴承的配合公差设定，不需要额外修改就能适配常规的深沟球轴承，支撑输出轴稳定转动。

　　从设备选型的角度看，这个结构的三维模型可以直接嵌入到整机的装配设计中，工程师在做设备整体布局时，可以直接调用这个模型核对安装空间、检查轴伸和负载的连接干涉、确认走线位置是否合理，不需要自己重新绘制电机的三维轮廓，能大幅缩短结构设计阶段的校对时间。对于做小型数控改造、桌面自动化设备开发的工程师来说，这个标准化的Nema17步进电机模型，可以直接作为标准件导入装配体，在设计安装板、电机固定座的时候，直接参考模型上的孔位、尺寸来加工对应的零件，避免因为尺寸测绘偏差造成安装孔位错位、轴伸对接不同心的问题。

　　另外在结构细节上，电机尾部的端盖也做了和前端盖一致的安装定位，尾部没有突出的冗余结构，方便在需要加装编码器或者刹车模块的时候，直接对接标准的后端附件，不需要额外修改电机端盖的结构。整个模型的所有几何特征都和实际量产的同规格步进电机保持一致，没有做简化失真的处理，无论是做运动仿真、装配干涉检查，还是做设备的渲染展示，都可以直接使用，不会出现和实际零件尺寸不符的问题。在实际的设备调试场景里，提前用准确的三维模型完成布局核对，也能减少装机时的零件返工率，避免因为电机尺寸核对不准，造成安装板、传动部件的加工报废，对于小批量设备开发的团队来说，这类准确的标准件三维模型，是提升设计效率、减少试错成本的重要基础。
