摆动式透光传动电机结构设计方案

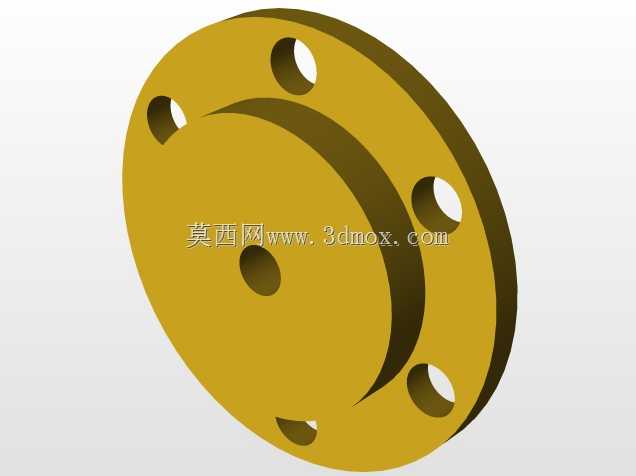

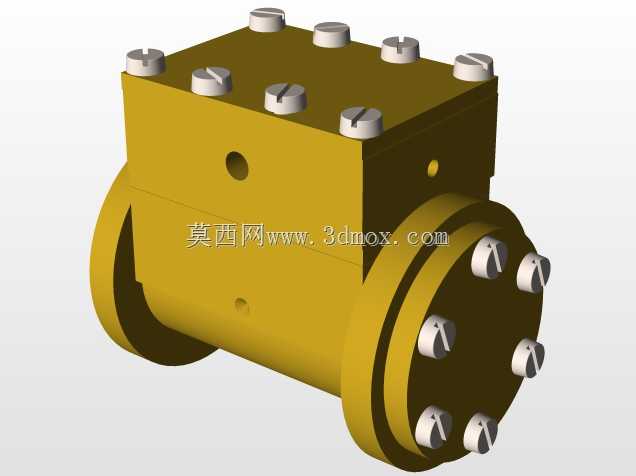

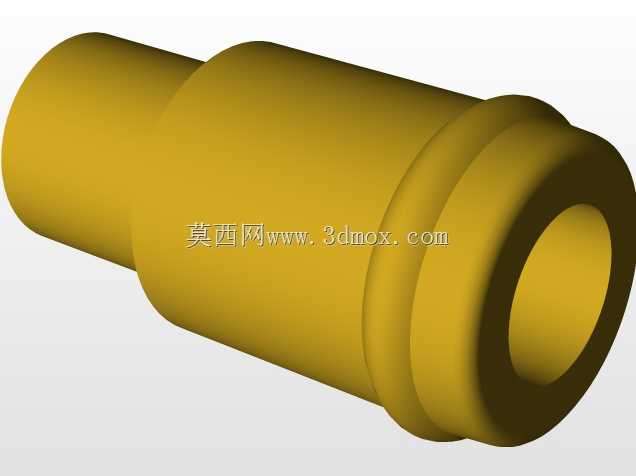

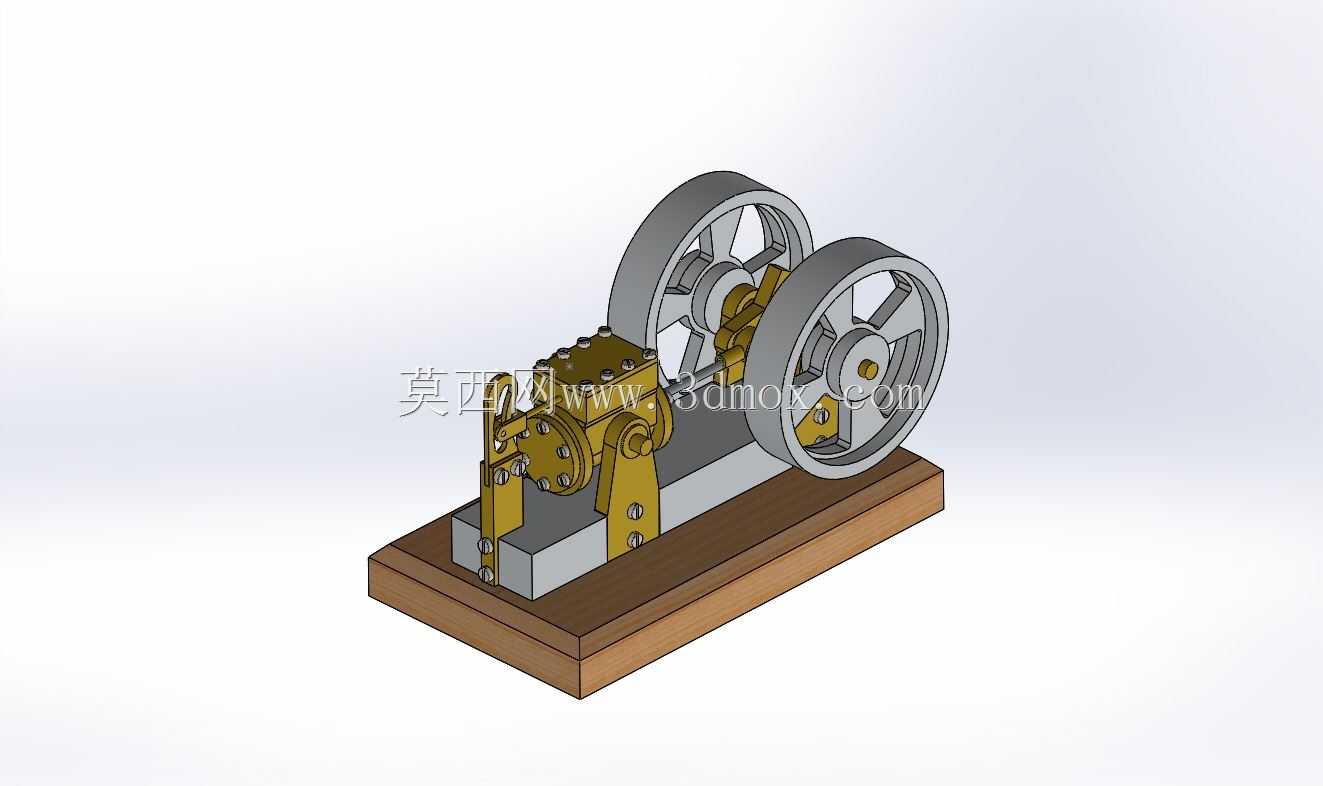

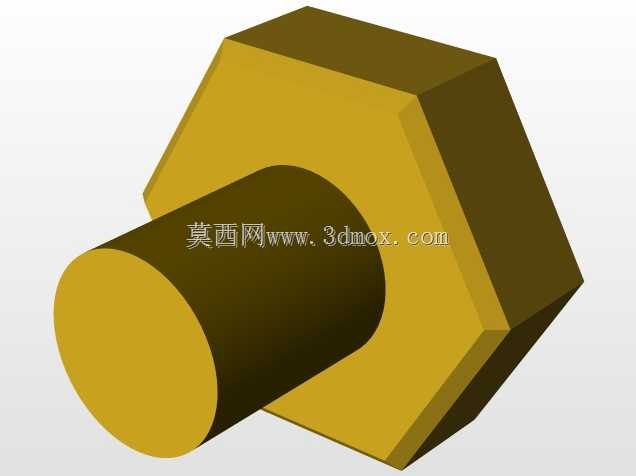

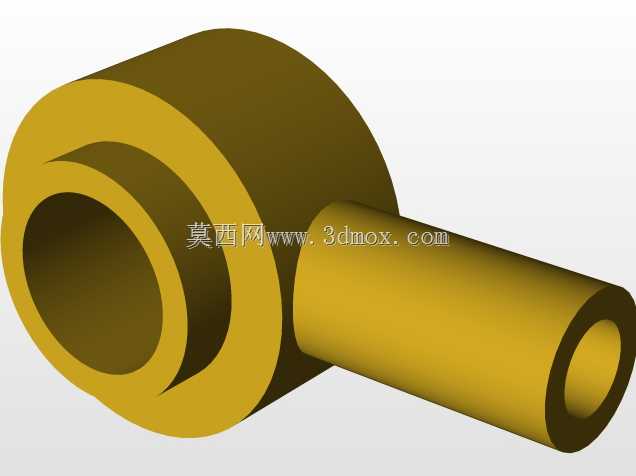

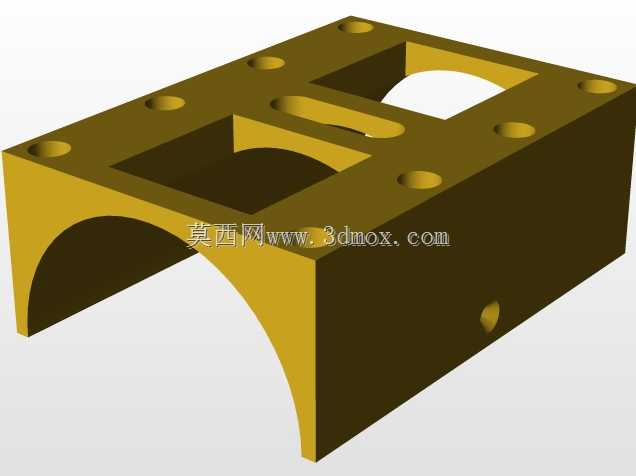

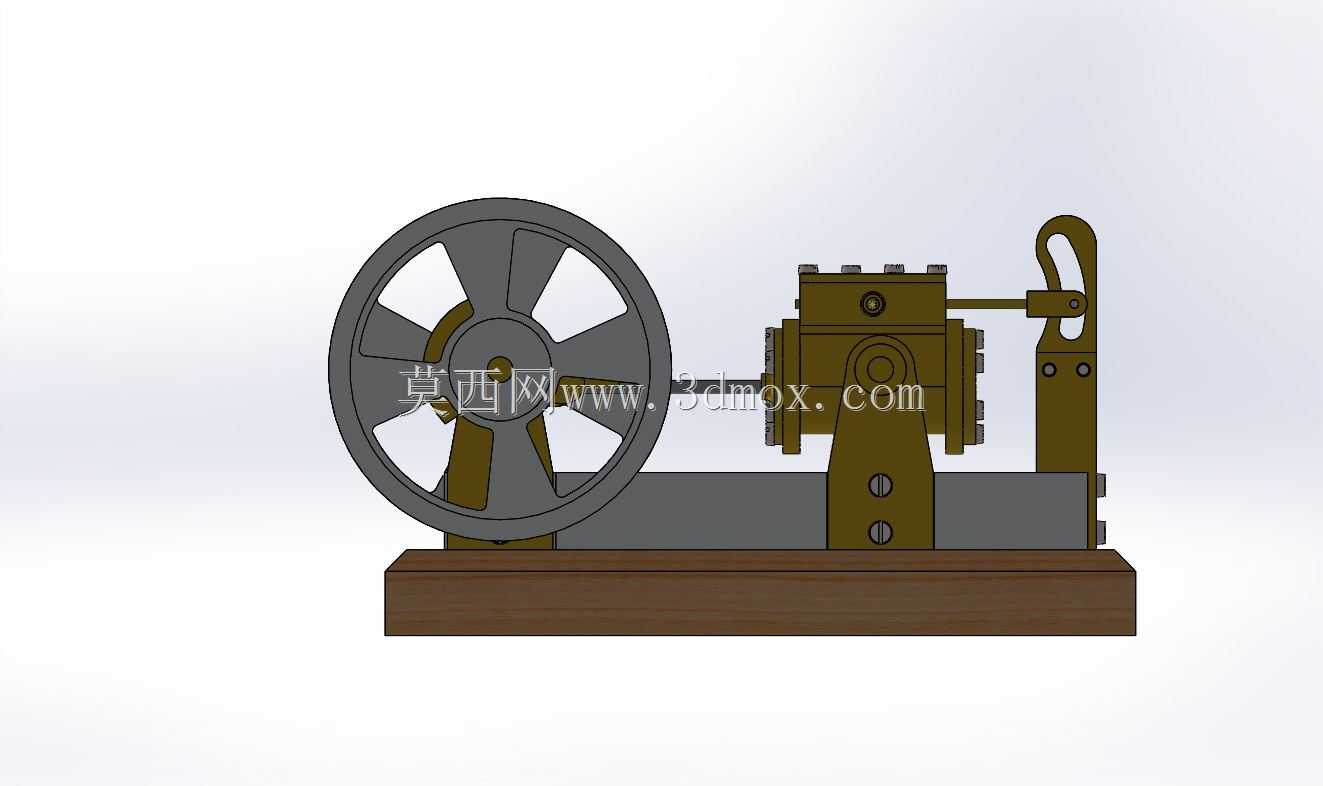

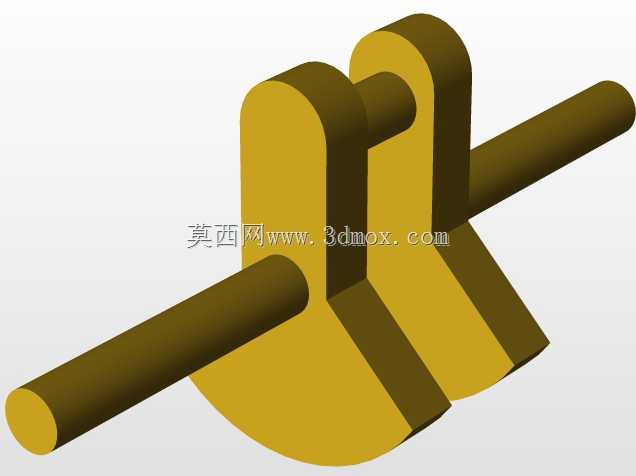

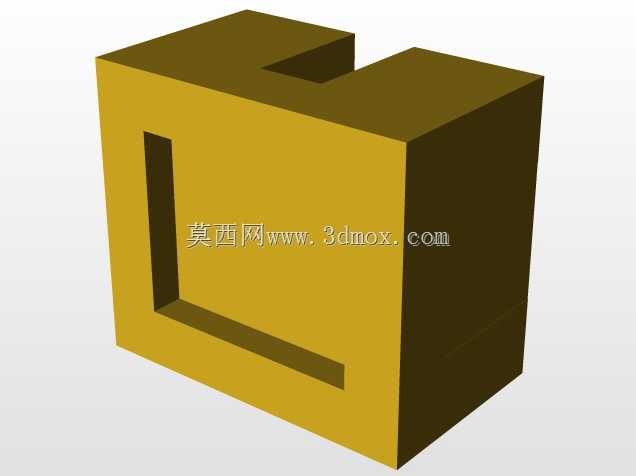

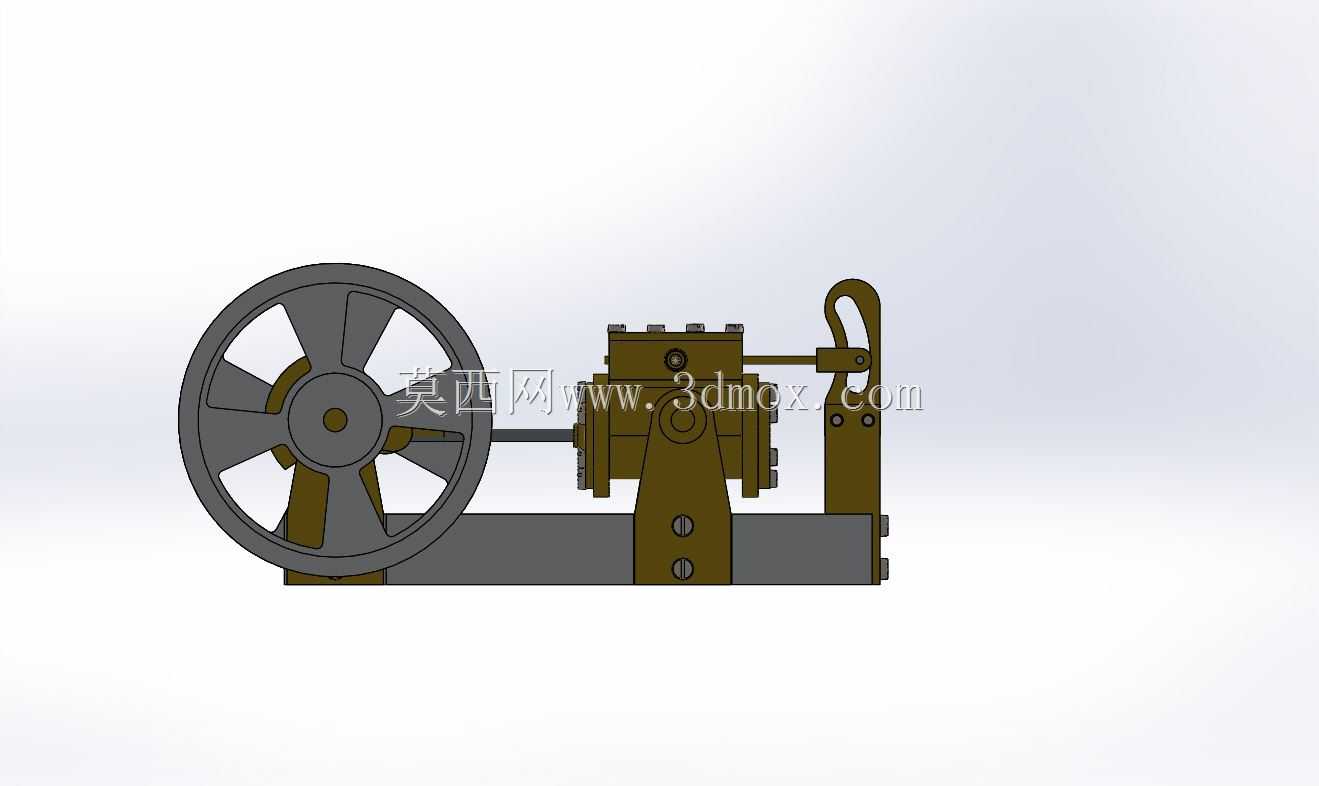

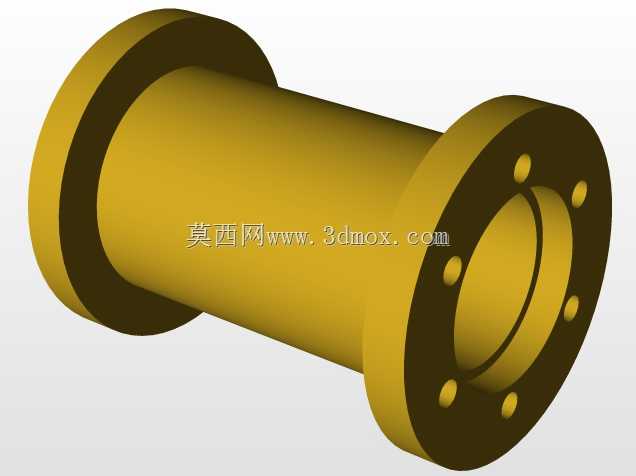

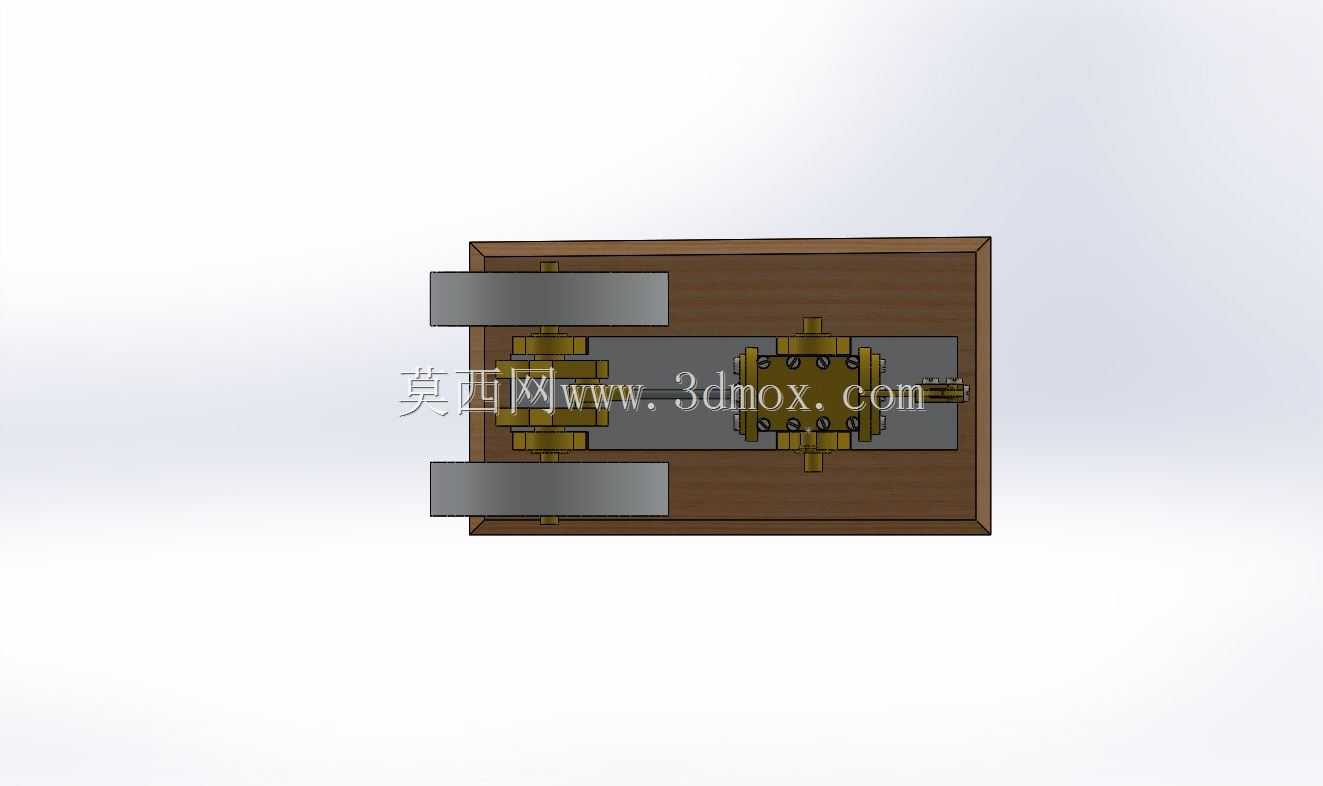

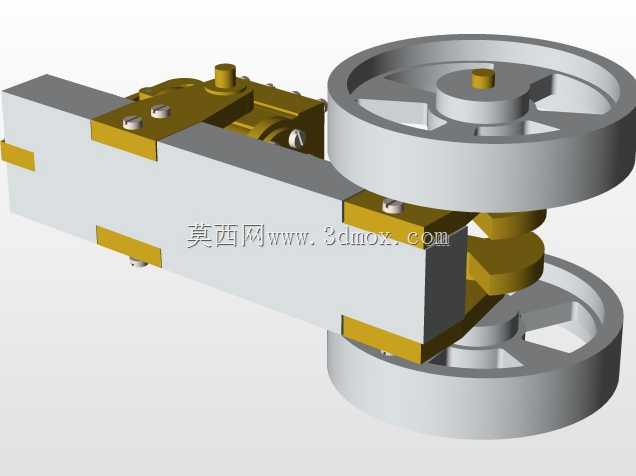

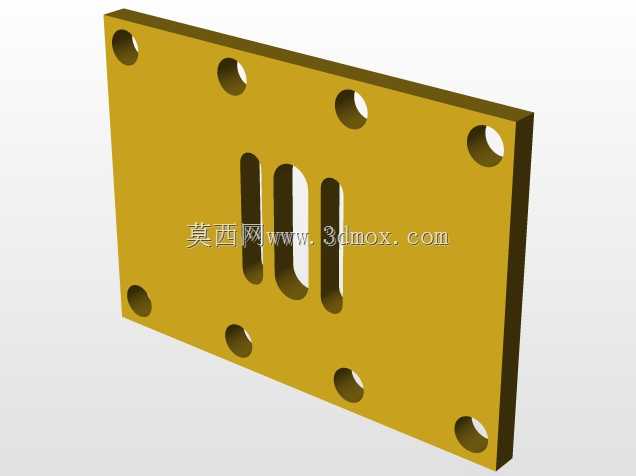

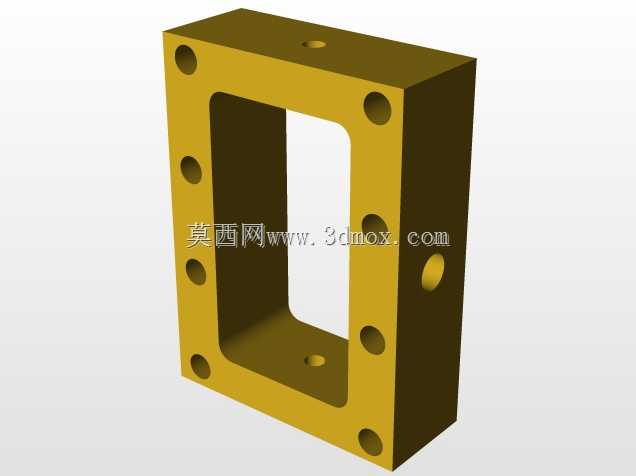

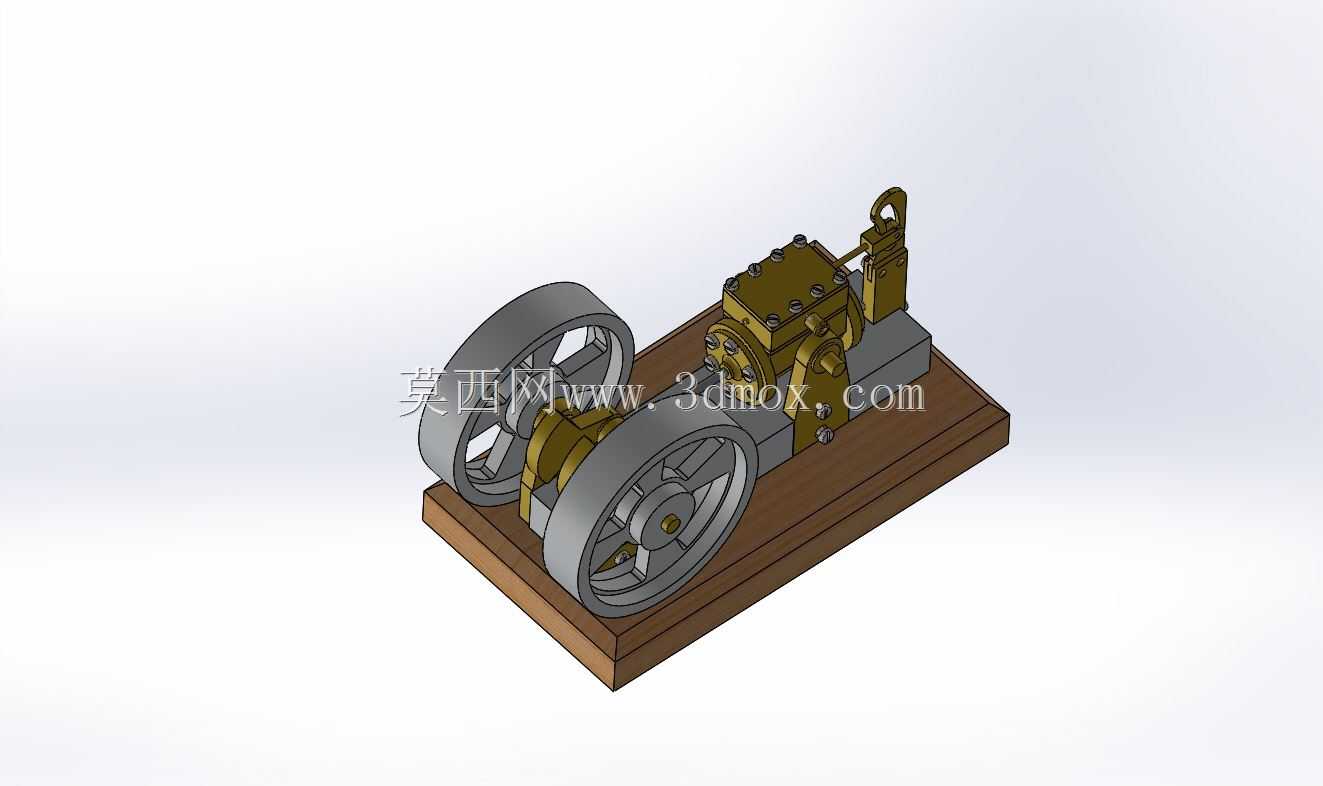

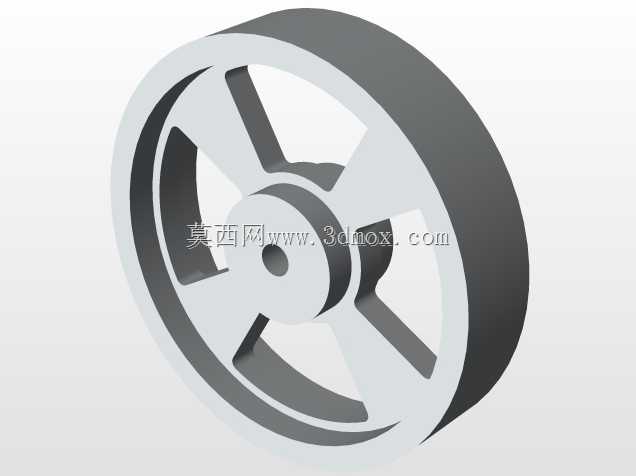

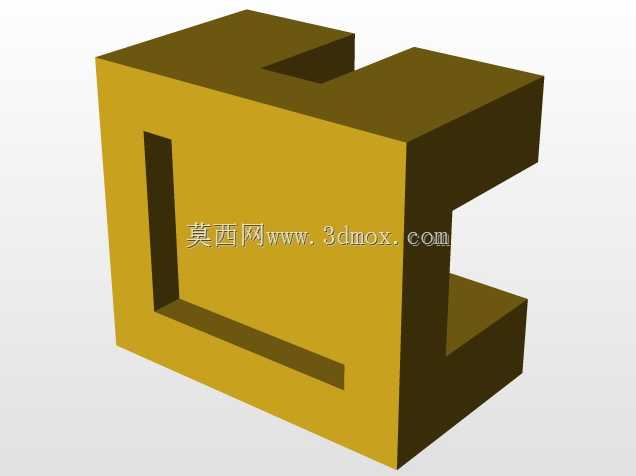

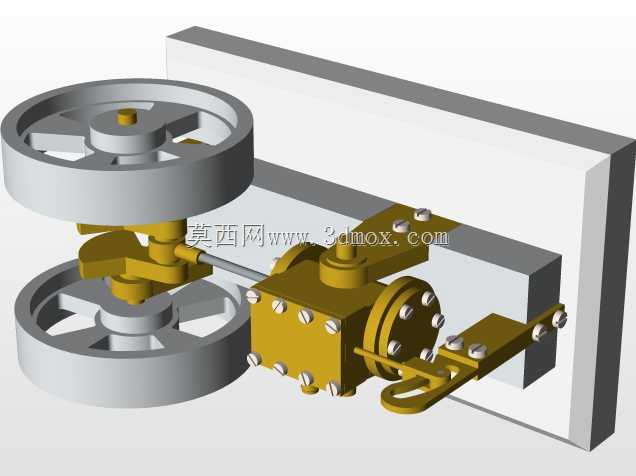

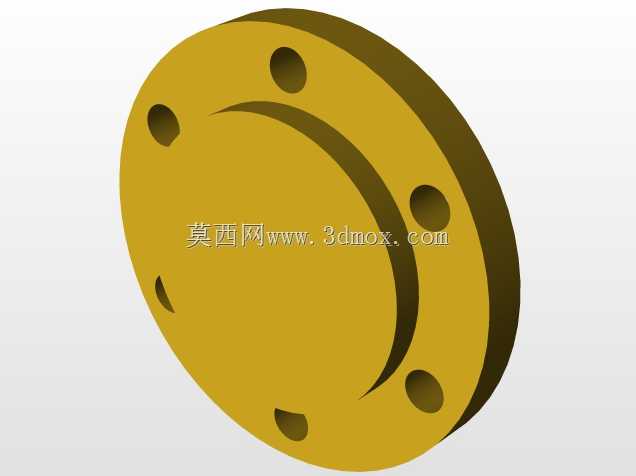

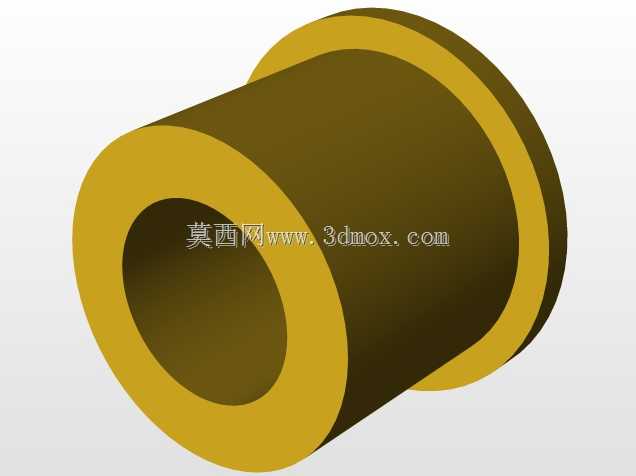

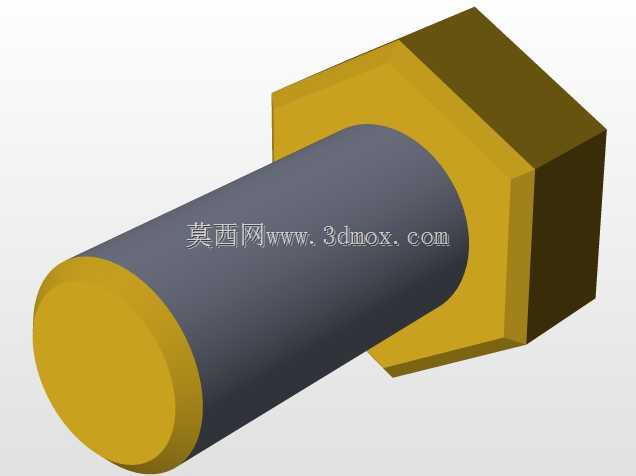

　　这类摆动式透光电机常应用在教学演示模型、小型动力展示装置以及 hobby 级机械传动实验场景中，核心是通过曲柄连杆结构将旋转运动转化为指定频率的摆动输出，同时机身采用半通透的结构设计，能够直观观察内部传动件的运动状态，方便学习者理解往复式动力转换的机械原理。从实际功能来看，该装置依靠大直径飞轮储存旋转动能，抵消曲柄连杆机构在上下止点的运动死点问题，保证输出摆动动作的平顺性，飞轮轮辐采用镂空式设计，既降低了自身转动惯量的冗余重量，又能在转动过程中透过轮辐间隙形成透光效果，配合机身的开放式布局，无需拆解外壳就能观察到曲轴、连杆、活塞式导向座的全部运动过程，非常适合用于机械原理课程的具象化演示，

　　也可作为小型创意动力装置为桌面机械摆件提供动力输出。设计过程中首先要确定摆动输出端的摆角范围，通过调整曲柄的偏心距来控制最终摆杆的摆动幅度，本次结构中曲柄偏心距设置为12mm，对应输出摆杆的摆角为35度，能够满足多数演示场景下的动作可视需求。飞轮的直径设定为110mm，轮缘厚度8mm，保证足够的转动惯量来维持运转平稳性，轮辐采用六辐式对称布局，每个轮辐宽度10mm，辐条间隙宽度15mm，既保证飞轮的结构强度，又预留了足够的透光间隙，转动时能够形成连续的光影变化效果。机身主体采用分体式装配结构，底部安装基座的长宽尺寸为160mm50mm，基座上预留四个M4的安装孔位，孔位间距为140mm30mm，

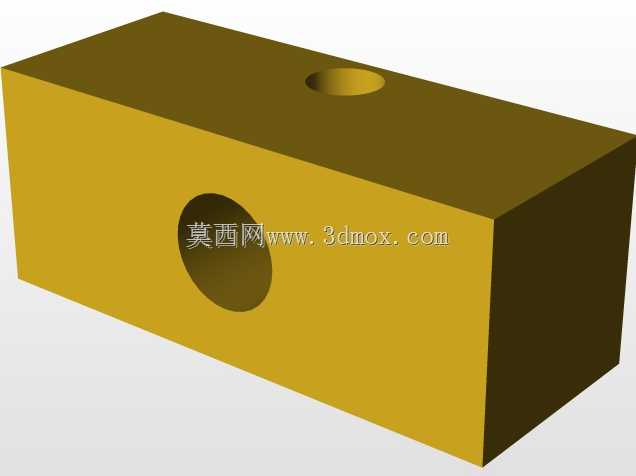

　　可直接固定在标准铝型材工作台或者木质展示底座上，安装时需要保证曲轴轴线与安装面的平行度误差不超过0.1mm，避免运转过程中出现连杆卡滞的问题。曲轴支撑座采用双轴承位设计，两个支撑轴承的间距为45mm，能够承受飞轮端带来的径向载荷，减少运转过程中的轴系窜动，连杆大小头的孔径分别匹配曲轴偏心段和摆杆连接销的尺寸，配合间隙控制在0.05mm以内，既保证转动灵活，又不会出现过大的旷量导致运动冲击。摆杆组件的导向槽设置在机身右侧的立式支撑座上，导向行程为20mm，表面做光滑处理减少摩擦阻力，摆杆顶端预留了M3的螺纹安装孔，可根据使用需求加装不同的演示执行件，比如遮光片、小型拨杆或者标识指针。整体结构的所有外露零件边缘都做了R1的圆角处理，

　　避免演示过程中出现剐蹭风险，机身的连接螺丝全部采用内六角圆柱头螺丝，保证外观整洁统一，同时方便拆装维护。在实际装配调试时，需要先手动转动飞轮检查整个传动链的运动顺畅度，确认连杆在整个运动周期内没有与支撑座发生干涉，摆杆在导向槽内运动无卡滞，之后再搭配小型驱动马达连接曲轴输入端，即可实现连续的摆动输出，运转过程中飞轮的镂空结构随轴转动，光线透过辐条间隙会在基座表面形成规律移动的光影，配合摆动端的动作，能够非常直观地展示曲柄连杆机构的运动特性，不管是用于课堂教学演示，还是作为个人机械创作的动力核心，都能很好地满足使用需求。另外在设计时也考虑了不同使用场景的适配性，如果需要调整摆动频率，可通过更换不同直径的飞轮或者调整驱动马达的转速来实现，若需要更大的摆角输出，只需更换对应偏心距的曲轴零件即可，其余结构件无需做大幅改动，具备不错的改装拓展空间。
