铝型材V槽用L型直角连接角件结构

　　这款L型直角连接件主要面向20系列V槽铝型材的快速搭建场景，在工业铝型材框架、小型设备护罩、桌面级工装台架、3D打印机框架、非标自动化设备侧装支架等场景中应用广泛，能够替代传统的焊接、打孔攻丝的连接方式，大幅降低现场装配的工作量，不需要复杂的加工工序，仅靠配套的内六角螺栓即可完成两根垂直排布铝型材的锁紧固定。

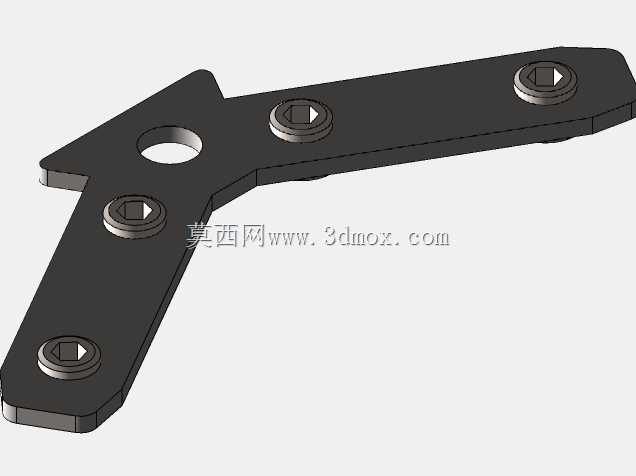

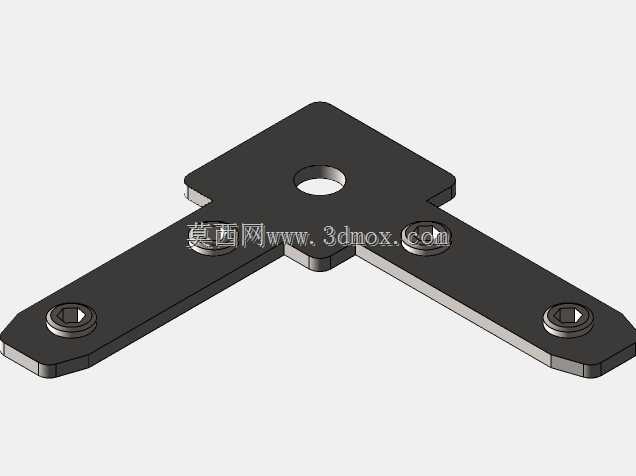

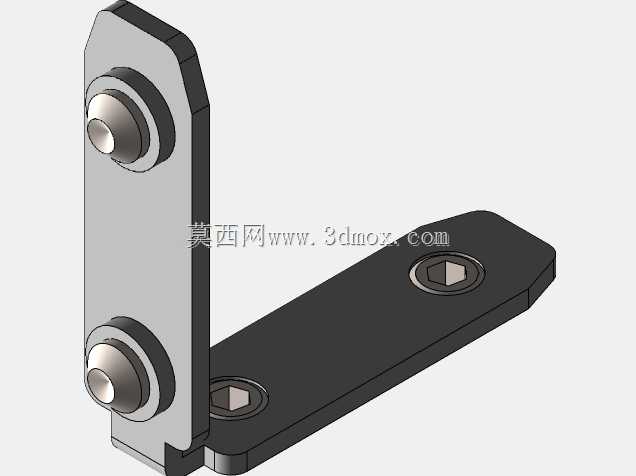

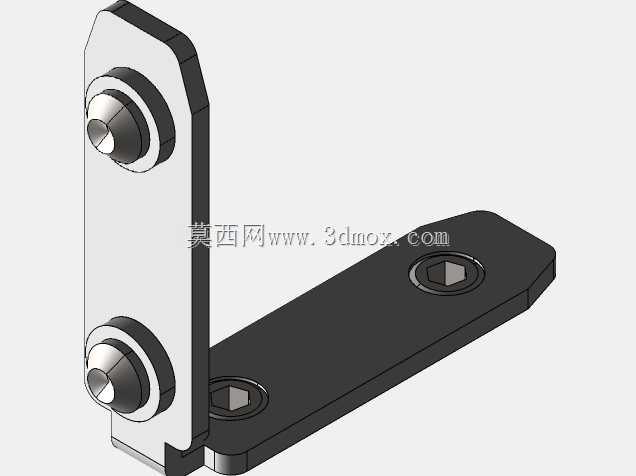

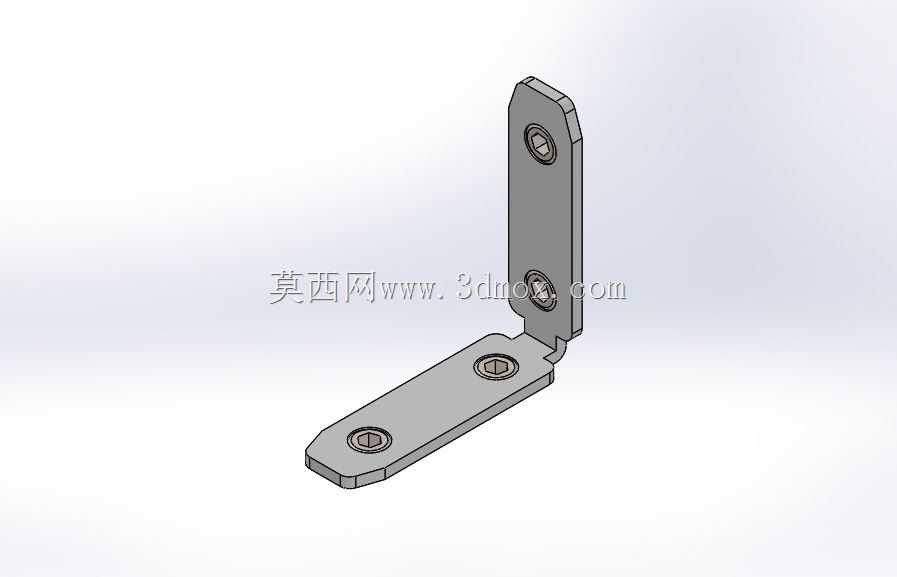

　　从结构设计来看，该角件采用分体铰接式结构，区别于传统一体冲压成型的直角角码，两个安装臂之间通过转轴结构实现小角度的角度微调，能够适配安装面存在微小角度偏差的铝型材对接场景，避免硬连接带来的装配应力，在一些需要反复拆装调整的试验台架、临时搭建的展示框架场景中，这种可微调的结构能够有效抵消型材切割端面的垂直度误差，提升装配容错率。两个安装臂的板厚经过受力校核，采用6061铝合金材质加工，表面做阳极氧化处理，兼顾轻量化与结构强度，在常规的静态框架载荷下不会出现弯折变形，每个安装臂上预留两个沉头安装孔，沉头深度与配套的内六角圆柱头螺栓头部尺寸匹配，安装后螺栓头部完全没入板件表面，不会突出干涉后续的型材附件安装，比如面板安装、槽内滑块滑动等场景都不会产生剐蹭。

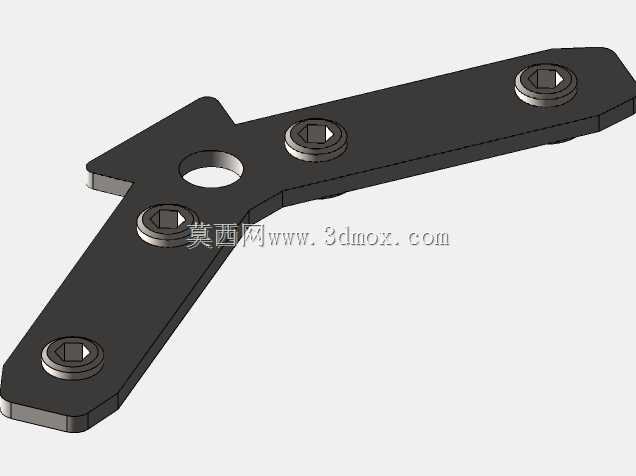

　　安装边界方面，该角件的两个臂长适配20V槽铝型材的槽口间距，安装时不需要额外在型材上打孔，直接将配套的T型螺栓滑入铝型材的V型槽内，对准角件的安装孔位后锁紧即可，两个安装臂的宽度与20型材的端面宽度一致，安装后与型材外表面齐平，不会突出型材轮廓，保证框架外表面的平整性，方便后续外封板、亚克力门板的安装。铰接位置的转轴做了防松处理，在螺栓锁紧后两个臂不会出现相对窜动，保证直角连接的刚性，同时如果需要搭建非90度的斜向支撑，也可以在调整好角度后直接锁紧转轴螺栓，实现小范围角度的斜撑连接，拓展了使用场景。

　　在实际设备装配中，这类角件往往用于铝型材框架的边角连接位置，比如小型输送线的侧护板支架、设备操作面板的安装挂架、电气元件的安装固定角码，相比传统的铸铁角件，铝合金材质的重量更轻，不会给整体框架带来额外的负重，同时阳极氧化后的表面耐腐蚀性更好，在普通车间环境下长时间使用不会出现锈蚀掉漆的问题。设计过程中充分考虑了V槽铝型材的装配特性，安装孔的中心距严格匹配20型材的槽道中心尺寸，不需要现场测量定位，工人仅需要按照型材槽道滑入螺母，对准孔位锁紧即可完成装配，单点位的装配时间不超过30秒，相比传统的打孔连接方式效率提升数倍，同时可拆卸重复使用，在框架需要改造调整时，只需要松开螺栓即可重新调整位置，不会破坏铝型材本身的结构。

　　从受力特性来看，该角件的受力方向主要承受垂直于安装面的剪切力以及两个型材之间的拉脱力，安装孔的位置靠近臂板的外侧，能够最大化力臂，提升连接的抗扭转能力，在常规的静态载荷下，单组角件能够承受不低于500N的垂直载荷，满足大部分轻型铝型材框架的使用需求，在需要更高强度的连接位置，也可以通过多组角件并排安装的方式提升整体连接强度。铰接位置的间隙控制在0.1mm以内，既保证了角度调整的灵活性，又不会在锁紧后出现旷量，避免框架使用过程中出现晃动异响。板件的边缘做了倒角处理，没有尖锐的毛刺，装配过程中不会划伤操作人员，也不会刮破后续安装的电线套管、封板等附件。
