40规格铝型材铰接转向连接支座结构

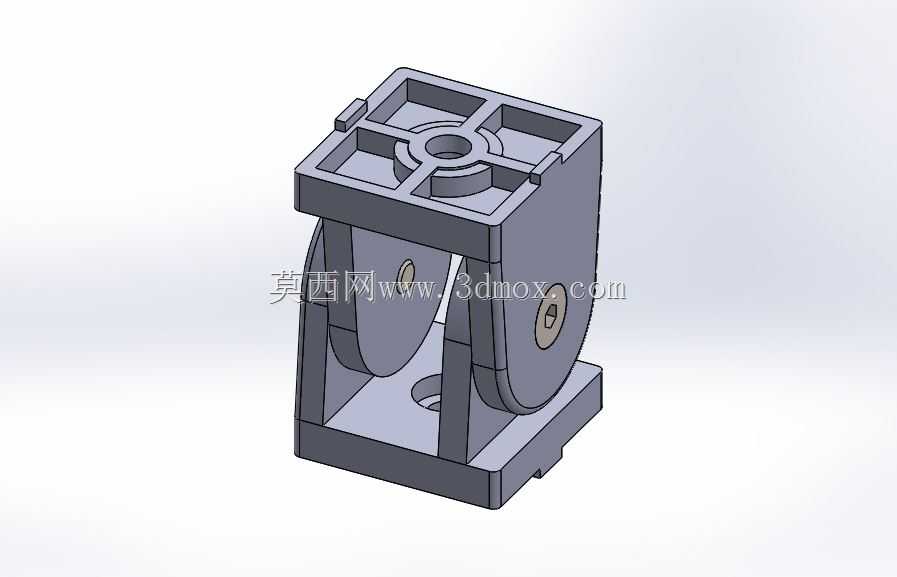

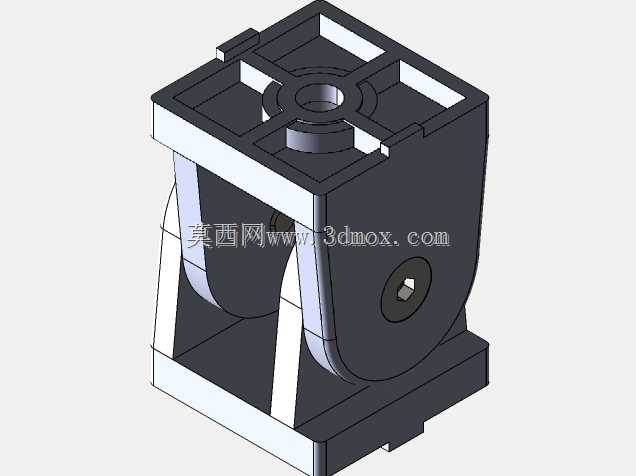

　　在工业铝型材框架搭建的各类应用场景里，这类铰接连接支座是实现框架活动段、可调段角度转向的核心配件，常见于生产线旁的可调式物料架、设备防护门的活动铰接位、小型工装夹具的角度调节段、输送线侧边的可调挡料支架，还有实验室铝型材实验台的可调置物架铰接部位，区别于常规的直角、直通刚性连接件，这类带铰接转动结构的支座，能够实现两个垂直安装面之间的角度偏转，满足框架搭建时非固定角度的连接需求，不需要额外焊接或者定制复杂的转接件，就能快速搭建出可调整角度的铝型材框架结构。从结构设计来看，这个支座整体采用上下分体夹装的铰接结构，上下两端都预留了适配40系列铝型材的安装卡槽，卡槽尺寸完全匹配40X40规格工业铝型材的槽宽与端面尺寸，

　　安装时可以直接将铝型材端部卡入支座的卡槽内，通过型材槽内放置的T型螺栓配合螺母完成锁紧固定，不需要对铝型材做额外的打孔、铣削加工，大幅降低现场装配的加工量。中间的铰接部分采用双侧支撑板夹装中间转动块的结构，两侧支撑板与下端底座为一体化结构，保证铰接部位的支撑强度，中间转动块与上端的型材安装座连为一体，转动副的配合面做了贴合间隙设计，既保证转动时无明显旷量，又不会因为配合过紧导致角度调整卡滞，转动块侧面预留了锁紧螺丝的安装位，当角度调整到预设位置后，拧紧侧面的锁紧螺丝，就可以将转动副完全锁死，让整个连接结构从活动状态转为刚性连接状态，承受框架传递的载荷。设计过程中首先要匹配40系列铝型材的安装边界，

　　上端安装座的卡槽内定位凸台尺寸严格对应铝型材的中心槽位置，保证安装后型材与支座的同轴度，不会出现偏载；下端底座的结构与上端保持一致的型材适配规格，确保上下两端连接的铝型材都能获得足够的支撑接触面积，避免连接部位因为接触面积过小导致应力集中，长时间受载后出现型材变形或者连接松动。铰接部位的转轴中心位置做了同心度设计，双侧支撑板上的转轴孔同轴度公差控制在合理范围，避免转动时出现别劲的情况，支撑板的厚度经过载荷校核，能够满足常规铝型材框架上的径向、轴向载荷需求，在日常使用中，不管是承受框架上放置的物料重量，还是防护门开关过程中的反复冲击载荷，都不会出现支撑板变形或者转轴断裂的问题。实际装配使用时，

　　需要先将上下两端的铝型材分别卡入对应安装座的卡槽内，预紧连接螺栓后调整整个铰接结构的角度，待整个框架的位置、角度都调整到位后，先锁紧铰接部位的锁紧螺丝，再完全拧紧铝型材与支座连接的T型螺栓，这样可以避免安装过程中因为强制对位导致的装配应力残留，延长整个连接结构的使用寿命。和传统的焊接式铰接支座相比，这种适配铝型材的专用铰接支座不需要做表面喷涂、防锈处理，本身的材质与铝型材适配，不会出现不同金属接触的电化学腐蚀问题，而且拆装方便，后期框架改造调整时可以直接拆卸重复利用，不需要切割破坏原有型材，非常适合现在柔性化生产线上的各类可调铝型材框架搭建，在小批量定制化的设备外围护、工位器具搭建场景里，这类配件的使用能够大幅缩短搭建周期，降低整体的搭建成本，同时保证框架结构的稳定性与可调性。
